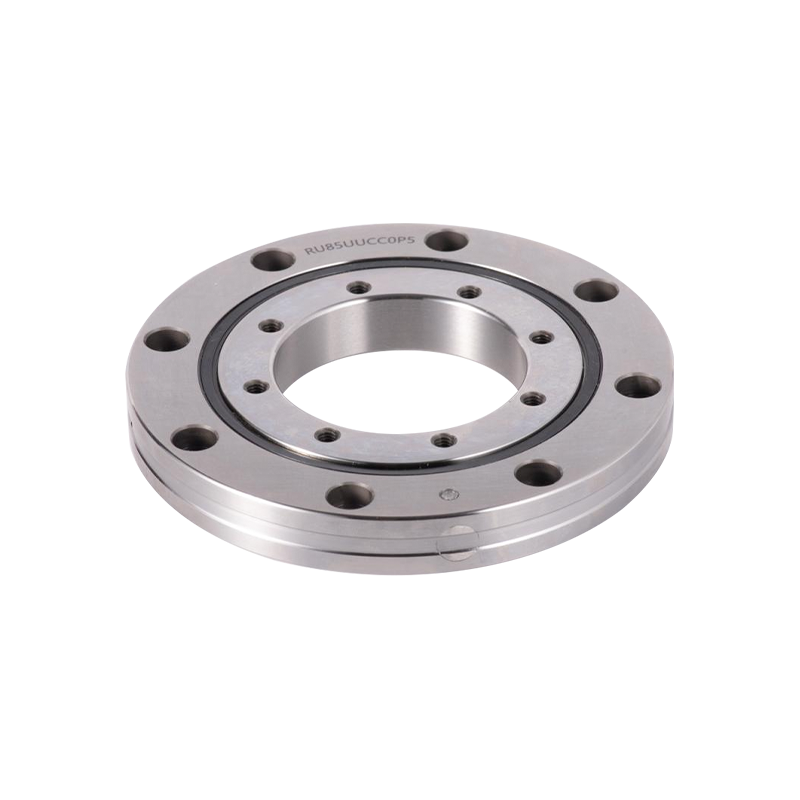

Robotické krížové valčekové ložisko RB2508

Typ RB je základný model krížového valčekového ložiska s deleným vonkajším krúžkom a integrovaným vnútorným krúžkom. Je vhodný najmä pre aplikácie, ktoré vyžadujú vysokú presnosť otáčania vnútorného krúžku. Napríklad je široko používaný v rotačných sekciách indexovacích stolov v obrábacích strojoch.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Typ JXR (skrížené kuželíkové ložisko) ĎALŠÍ:Ložisko CSD Robot Harmonic Reducers
  • Popis
  • Špecifikácie
  • Kontaktujte nás

Vlastnosti produktu:
Skrížené valčekové ložiská pozostávajú z dvoch radov valcových valčekov usporiadaných ortogonálne pod uhlom 90° na obežných dráhach v tvare V, s nylonovými rozperami oddeľujúcimi valčeky. Táto konštrukcia umožňuje ložisku súčasne odolávať radiálnym zaťaženiam, axiálnym zaťaženiam a momentovým zaťaženiam z viacerých smerov. Rozmery vnútorného aj vonkajšieho prstenca sú kompaktné a ultratenký typ sa približuje k minimálnej možnej veľkosti pri zachovaní vysokej tuhosti. Krížové valčekové ložiská BYC Boying môžu dosiahnuť presnosť až do triedy P2.

Aplikácie:
Kĺby robotov, momentové motory s priamym pohonom, presné kontrolné prístroje, presné otočné stoly a podobné vysoko presné rotačné systémy.

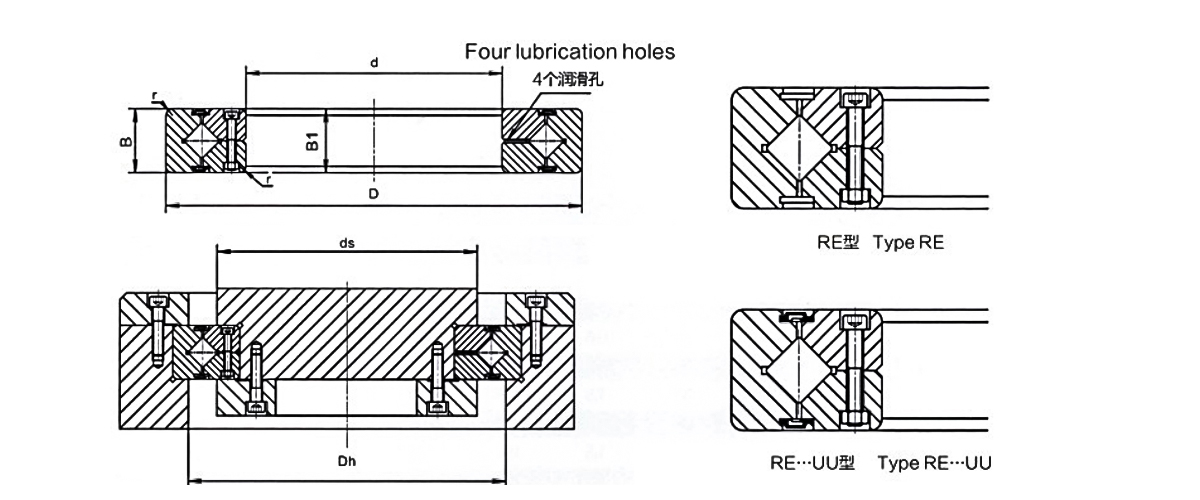

Typ ložiska Rozmer Veľkosť ramena Základná nosnosť (radiálna) Hmotnosť
Vnútorný priemer Vonkajší priemer Priemer rozstupu valčekov Výška Skosenie Cr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB 4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB 7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB 11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Typ ložiska Rozmer Veľkosť ramena Hodnotenie základného zaťaženia   (radiálne) Hmotnosť
Vnútorný priemer Vonkajší priemer Priemer rozstupu valčekov Výška Skosenie Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
RE 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
RE 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RE 50040 500 600 548.8 40 2.5 526 572 239 607 26
RE 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE 60040 600 700 650 40 3 627 673 264 721 29

Odporúčané produkty

Inžinierstvo budúcnosti pohybu
O UKL
Spoločnosť UKL Bearing Manufacturing Co., Ltd. (Wuxi) bola založená v roku 2020 Čína Robotické krížové valčekové ložisko RB2508 dodávatelia a OEM/ODM Robotické krížové valčekové ložisko RB2508 spoločnosť, integrovaný priemyselný a obchodný podnik zameraný na presnú výrobu, kombinujúci výskum a vývoj, výrobu a predaj.
Spoločnosť sa špecializuje na vysoko výkonné ložiskové riešenia a poskytuje technickú podporu globálnym priemyselným odvetviam s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť.

S viac ako 200 kvalifikovanými odborníkmi a plne modernizovanou výrobnou základňou pokrývajú zariadenia UKL celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovanú montáž.
Využívajúc viac ako 15-ročné skúsenosti s OEM/ODM exportom, UKL rýchlo reaguje na potreby zákazníkov a ponúka flexibilné a prispôsobené služby pre klientov v Európe, Ázii, Afrike a na Strednom východe.

Ukl Bearing Manufacturing Co.,Ltd Viac o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    rokov

    Skúsenosti v odbore

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modelová rozmanitosť

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zamestnancov

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Ročná exportná hodnota

Ukl Bearing Manufacturing Co.,Ltd
Certifikát cti
Správy
Ložiská robotov Odborné znalosti

Pochopenie výhod tuhosti a nosnosti krížových valčekových ložísk RB2508

Inžinierska výzva: Presnosť pod tlakom

Moderné robotické systémy čelia technickému paradoxu: dizajnéri musia dosiahnuť bezprecedentnú presnosť v čoraz kompaktnejších priestoroch a súčasne riadiť zložité, viacsmerné zaťaženia. Priemyselné roboty pracujúce pri výrobe, montáži a precíznych úlohách vyžadujú spoje, ktoré zachovávajú opakovateľnosť na úrovni mikrónov aj pri premenlivých podmienkach zaťaženia. Táto výzva podnietila inovácie v technológii ložísk, konkrétne smerom k riešeniam, ktoré zlučujú viaceré nosné funkcie do jednotlivých, priestorovo efektívnych komponentov.

The Ložisko RB2508 predstavuje prelom v dizajne krížových valivých ložísk. S rozmermi diery 25 milimetrov, vonkajšieho priemeru 41 milimetrov a šírky 8 milimetrov poskytuje tento kompaktný komponent charakteristiky tuhosti a nosnosti, ktoré prevyšujú oveľa väčšie konvenčné riešenia ložísk. Pochopenie technických základov tejto výkonnostnej výhody je nevyhnutné pre inžinierov navrhujúcich robotické systémy novej generácie.

Táto komplexná skúška skúma technické princípy, ktoré stoja za vynikajúcim výkonom RB2508, jeho schopnosti manipulácie s nákladom vo viacerých osiach a jeho praktickú integráciu do pokročilých robotických aplikácií. Analýzou geometrie skrížených valčekov a mechanizmov predpätia odhalíme, prečo sa toto ložisko stalo preferovaným riešením pre náročné priemyselné prostredia.

Geometria skrížených valčekových ložísk: Základ vynikajúcej tuhosti

Pochopenie konfigurácie skríženého valca

Tradičné guľôčkové ložiská využívajú guľové valivé prvky usporiadané v kruhových obežných dráhach, ktoré vytvárajú bodový kontakt medzi každou guľôčkou a jej povrchom obežnej dráhy. Táto geometria, hoci je vhodná pre aplikácie s prevažne jednosmerným zaťažením, vykazuje prirodzené obmedzenia, keď je súčasne vystavená kombinovaným radiálnym, axiálnym a momentovým zaťaženiam. Bodový kontakt sústreďuje napätie na malých plochách, obmedzuje nosnosť a prispieva k poddajnosti ložiska pri zaťažení.

Skrížené valčekové ložiská zásadne pretvárajú túto architektúru. Namiesto guľových prvkov v kruhových krúžkoch používajú krížové valčekové ložiská valcové valivé prvky umiestnené v 90-stupňových uhloch k susedným valčekom v rámci toho istého ložiskového krúžku. Toto kolmé usporiadanie vytvára viacnásobné líniové kontaktné rozhrania, kde sa každý valec dotýka svojej obežnej dráhy pozdĺž rozšíreného povrchu a nie bodu.

Výhody linkového kontaktu: Rozloženie napätia a nosnosť

Geometria líniového kontaktu poskytuje niekoľko kritických výkonnostných výhod:

  • Rozloženie zaťaženia na rozšírené kontaktné plochy znižuje maximálne koncentrácie napätia, čo umožňuje vyššiu nosnosť v rámci kompaktných obalov
  • Viacsmerné zaťaženie umožňuje jednému ložisku súčasne zvládať radiálne zaťaženie v dvoch kolmých osiach, axiálne zaťaženie a momentové zaťaženie
  • Znížené kontaktné napätie predlžuje únavovú životnosť ložísk, čo je dôležité najmä pre vysokocyklové robotické aplikácie
  • Vylepšená odozva tuhosti minimalizuje vychýlenie pri zaťažení, čo je rozhodujúce pre presnosť polohovania

Konkrétne pre RB2508 táto konfigurácia líniového kontaktu znamená, že 25-milimetrové skrížené valivé ložisko dokáže spoľahlivo zvládnuť veľkosti zaťaženia, ktoré by si vyžadovali podstatne väčšie usporiadanie konvenčných ložísk. Typická zostava zápästia priemyselného robota, ktorá môže vyžadovať tri samostatné typy ložísk (radiálne guľôčkové ložisko, axiálne guľôčkové ložisko a podporné ložisko s momentovým zaťažením), môže byť zlúčená do jednej jednotky RB2508.

Mechanizmus predpätia: odstránenie vôle, maximalizácia tuhosti

Charakteristickým znakom presných krížových valivých ložísk je integrovaný systém predpätia. Štandardné ložiská pracujú s merateľnou vôľou – malou medzerou medzi valivými prvkami a obežnými dráhami, ktorá umožňuje ložisku fungovať bez viazania. Táto vzdialenosť, zvyčajne meraná v desiatkach mikrometrov, vytvára prirodzenú poddajnosť. Keď je kĺb robota vystavený zaťaženiu, ložisko sa mierne vychýli, pretože valivé prvky a obežné dráhy sa oddelia pred opätovným usadením v smere zaťaženia.

Mechanizmus predpätia RB2508 eliminuje tento zdroj vychýlenia prostredníctvom kompresných síl na báze pružiny. Vlnové pružiny alebo tanierové pružiny integrované do vonkajšieho krúžku ložiska aplikujú riadenú tlakovú silu, pričom udržiavajú stály kontakt medzi všetkými valivými prvkami a vnútornými aj vonkajšími obežnými dráhami bez ohľadu na smer zaťaženia. Toto predpätie vytvára v podstate tuhú štruktúru, kde sa tuhosť ložiska približuje skôr k pevnému kovovému krúžku než k mechanickej zostave.

Sila predpätia v ložiskách RB2508 sa zvyčajne pohybuje od 400 do 600 Newtonov, optimalizovaná tak, aby poskytovala maximálnu tuhosť bez vyvolania nadmerného trenia alebo zrýchleného opotrebovania. Táto hodnota predpätia predstavuje starostlivo navrhnuté vyváženie: nedostatočné predpätie umožňuje nechcenú vôľu a znižuje tuhosť; nadmerné predpätie vytvára zbytočné trenie, teplo a degradáciu maziva.

Analýza nosnej kapacity: Pochopenie výkonu RB2508 naprieč viacerými osami

Hodnoty dynamického zaťaženia a kontext aplikácie

Nosnosť ložiska je definovaná prostredníctvom dynamických hodnôt zaťaženia – veľkosti zaťaženia, pri ktorom ložisko dokončí jeden milión otáčok, kým sa začne únavové odlupovanie. Špecifikácie RB2508 zahŕňajú viacero dynamických zaťažení odrážajúcich jeho viacsmernú schopnosť:

Smer zaťaženia Dynamické hodnotenie (Newtony) Typický kontext aplikácie
Radiálne zaťaženie 3 500 Kolmo na os ložiska
Axiálne zaťaženie 1 980 Pozdĺž osi ložiska
Momentové zaťaženie 180 Nm Sklopný alebo ohybový moment

Praktický kontext veľkosti zaťaženia

Aby sme tieto hodnotenia dali do kontextu: 5-kilogramové rameno kolaboratívneho robota vyčnievajúce 500 milimetrov od svojho zápästného kĺbu vytvára momentové zaťaženie približne 25 Newtonmetrov v ložisku kĺbu, keď je rameno horizontálne vysunuté. Momentová kapacita RB2508 180 N-metrov poskytuje bezpečnostný faktor 7-násobok tohto zaťaženia – podstatnú rezervu pre dynamické akceleračné sily, nárazové zaťaženie a výmenu nástrojov. Táto mimoriadna momentová kapacita odlišuje skrížené valčekové ložiská od všetkých bežných typov ložísk rovnakej veľkosti.

Hodnoty dynamického zaťaženia predpokladajú prevádzku pri 100 ot./min. Kĺby robotov zvyčajne pracujú pri 20 – 80 otáčkach za minútu počas normálnych pohybových profilov, čím sa znižuje namáhanie ložísk v porovnaní so základom hodnotenia. Táto rezerva rýchlosti sa premieta do predĺženej životnosti ložiska v praktických aplikáciách. Ložisko vybrané pre dynamické zaťaženie 3 500 Newtonov pri 100 otáčkach za minútu spoľahlivo zvládne rovnaké zaťaženie pri 40 otáčkach za minútu pre podstatne dlhšiu životnosť.

Scenáre kombinovaného zaťaženia: Výhoda RB2508

Zaťaženie kĺbov robota zriedka pozostáva z čistej radiálnej sily, čistej axiálnej sily alebo čistého momentu. Namiesto toho kĺby zažívajú súčasné zaťaženie vo viacerých osiach. Uvažujme o ramennom kĺbe robota, ktorý podopiera horizontálne rameno s uchopeným predmetom odsadeným od stredovej čiary kĺbu:

  • Radiálne zaťaženie od hmotnosti ramena a užitočného zaťaženia vytvárajúce silu smerujúcu nadol kolmo na os ramena
  • Axiálne zaťaženie spôsobené výmenou nástrojov a zmenami polohy vertikálneho užitočného zaťaženia
  • Momentové zaťaženie od vzdialenosti odsadenia medzi osou kĺbu a ťažiskom užitočného zaťaženia

Jediné ložisko RB2508 pojme všetky tri zložky zaťaženia v rámci svojej konštrukčnej obálky. Konvenčné riešenia zvyčajne vyžadujú viacero súprav ložísk usporiadaných v zložitých konfiguráciách krytu. Architektúra skríženého valca RB2508 akceptuje kombinované zaťaženie prostredníctvom integrálneho usporiadania skrížených prvkov, čím sa eliminuje potreba externých mechanizmov rozloženia zaťaženia.

Tuhosť: Meranie a pochopenie výkonu RB2508

Tuhosť ložísk: Parameter precízneho inžinierstva

Tuhosť v aplikáciách ložísk sa kvantifikuje ako tuhosť - odolnosť voči deformácii pri aplikovanom zaťažení. Tuhosť je matematicky vyjadrená ako zaťaženie delené priehybom, merané v jednotkách Newtonov na mikrometer. Ložisko s vyššou tuhosťou odoláva priehybu a presnejšie udržuje polohu pri zaťažení.

Charakteristiky tuhosti RB2508 sa líšia podľa smeru zaťaženia. Typické hodnoty zahŕňajú:

  • Radiálna tuhosť: približne 50-70 N/mikrometer (v závislosti od nastavenia predpätia)
  • Axiálna tuhosť: približne 30-50 N/mikrometer
  • Momentová tuhosť: približne 15-20 Nm/miliradián

Tieto hodnoty tuhosti predstavujú 4- až 8-násobné zlepšenie oproti guľkovým ložiskám ekvivalentnej veľkosti a 2- až 3-násobné zlepšenie oproti väčším súpravám kuželíkových ložísk. Táto výhoda tuhosti sa premieta priamo do presnosti: kĺb robota vybavený ložiskom RB2508 vykazuje opakovateľnosť polohy v rozmedzí plus alebo mínus 0,1 milimetra v porovnaní s plus alebo mínus 0,4 milimetra pre konvenčné riešenia ložísk v podobných veľkostných triedach.

Teplotná stabilita a predpätie

Tuhosť ložísk závisí od teploty. Keď sa teplota ložiska zvyšuje, viskozita maziva klesá a sily predpätia pružiny sa zmenšujú, čím sa znižuje celková tuhosť. Pružinový mechanizmus predpätia RB2508 je navrhnutý tak, aby minimalizoval túto degradáciu. Vlnové pružiny vo vonkajšom krúžku ložiska sa vyberajú pre materiály s extrémne nízkymi koeficientmi tepelnej rozťažnosti, pričom udržiavajú silu predpätia v rozmedzí plus alebo mínus 5 percent v prevádzkovom rozsahu ložiska od mínus 10 do plus 80 stupňov Celzia.

Táto tepelná stabilita zaisťuje, že kĺb robota si zachováva konzistentnú presnosť, či už pracuje počas chladných ranných štartovacích podmienok, alebo po predĺženej prevádzke s vysokým pracovným cyklom, ktorá generuje zvýšené teploty ložísk. Konvenčné ložiská zažívajú väčšie kolísanie tuhosti v rámci teplotných rozsahov, čo vedie k posunu polohy počas predĺžených prevádzkových relácií – kritické obmedzenie eliminované dizajnom predpätia RB2508.

Výrobná dokonalosť: Ako RB2508 dosahuje vynikajúci výkon

Presná výroba: od surovín po hotové ložiská

UKL Bearing Manufacturing Co., Ltd. (Wuxi), integrovaný priemyselný a obchodný podnik špecializujúci sa na riešenia presných ložísk, demonštruje komplexný výrobný proces potrebný na výrobu ložísk, ktoré spĺňajú špecifikácie RB2508. Ako profesionálna továreň na ložiská, ktorá spája výskum, vývoj, výrobu a predaj, prístup UKL ilustruje výrobnú prísnosť, ktorú si vyžaduje moderná výroba krížových valčekových ložísk.

Výrobná cesta RB2508 začína výberom materiálu. Priebežne kalená ložisková oceľ je určená pre valivé telesá aj obežné dráhy, čím je zabezpečená konzistentná tvrdosť v celom priereze súčiastok. Tento výber materiálu zabraňuje podpovrchovému únavovému praskaniu, ktoré ohrozuje ložiská, kde sa tvrdosť mení medzi povrchom a vnútornými oblasťami. Povrchové úpravy vrátane presného brúsenia dosahujú hodnoty drsnosti pod 0,2 mikrometra, čím sa znižuje trenie a predlžuje sa životnosť ložísk.

Výrobné procesy pre krížové valčekové ložiská vyžadujú výnimočnú presnosť. Kompletný postup výroby ložísk zahŕňa:

  1. Kovanie a žíhanie surovín na vytvorenie štruktúry materiálu a uvoľnenie vnútorného napätia
  2. Sústružnícke operácie stanovujúce počiatočný vonkajší priemer a priemer otvoru v tolerancii plus alebo mínus 0,5 milimetra
  3. Cykly tepelného spracovania privádzajúce materiály na špecifikovanú tvrdosť (zvyčajne 60-65 HRC pre komponenty RB2508)
  4. Operácie presného brúsenia dosahujúce konečné rozmery v tolerancii plus alebo mínus 0,01 milimetra a povrchové úpravy pod 0,15 mikrometra
  5. Umiestnenie krížového valca a integrácia predpätej pružiny vyžadujúce špecializované upevnenie a overenie kvality
  6. Automatizovaná montáž komponentov ložísk s presným meraním v každej fáze

Zabezpečenie kvality: Overenie špecifikácií výkonu

Výrobné závody ložísk využívajúce moderné systémy kvality overujú výkon RB2508 prostredníctvom viacerých kontrolných a testovacích protokolov. Každé ložisko prechádza:

  • Kontrola rozmerov pomocou presného meracieho zariadenia na overenie otvoru, vonkajšieho priemeru a šírky v rámci špecifikovaných tolerancií
  • Meranie kruhovitosti a hádzanosti zabezpečuje, že ložiskové krúžky sú dokonale sústredné, čo je rozhodujúce pre presné aplikácie
  • Meranie sily predpätia potvrdzujúce, že pružinové mechanizmy poskytujú špecifikované tlakové sily
  • Testovanie hluku a vibrácií pri zaťažení na zistenie výrobných chýb, ktoré by mohli ohroziť výkon
  • Testy tepelného cyklovania simulujúce zmeny teploty vyskytujúce sa v terénnych aplikáciách

Plne modernizovaná výrobná základňa UKL, na ktorej pracuje viac ako 200 kvalifikovaných odborníkov, zahŕňa celý výrobný proces pod kontrolou jedného závodu. Táto vertikálna integrácia zabezpečuje konzistentnosť, sledovateľnosť a rýchlu reakciu na požiadavky špecifikácie. Každé dodané ložisko nesie dokumentáciu overujúcu zhodu s rozmerovými, predpätými a výkonnostnými špecifikáciami.

Séria RB vs. séria RU: Pochopenie rozdielov v dizajne

RB2508: Architektúra predpätia vonkajšieho krúžku

RB2508 patrí do rodiny RB, ktorá sa vyznačuje mechanizmami predpätia integrovanými do vonkajšieho krúžku ložiska. Vlnové pružiny alebo tanierové pružiny stlačené medzi vonkajším krúžkom a puzdrom ložiska vyvíjajú tlakovú silu, ktorá udržiava kontakt medzi skríženými valčekmi a obežnými dráhami vonkajšieho krúžku. Táto architektúra ponúka niekoľko odlišných výhod pre aplikácie kĺbov robotov:

  • Predpätie vonkajšieho krúžku poskytuje vynikajúce charakteristiky radiálnej tuhosti, ktoré sú nevyhnutné na podporu hmotnosti ramena a užitočného zaťaženia
  • Integrácia predpätej pružiny do vonkajšieho krúžku zjednodušuje požiadavky na dizajn krytu v porovnaní so schémami predpätia vnútorného krúžku
  • Predvídateľné charakteristiky predpätia zostávajú stabilné počas tepelných cyklov vďaka starostlivému výberu materiálu pružiny
  • Prístupnosť pre nastavenie tolerancie krytu počas integrácie do zostáv kĺbov robota

Séria RU: Architektúra predpätia vnútorného krúžku

Séria RU využíva predpínacie mechanizmy integrované do vnútorného krúžku ložiska. Predpäté pružiny stlačené medzi vnútorným krúžkom a puzdrom ložiska pôsobia prítlačnou silou na prvky vnútorného krúžku. Tento alternatívny prístup poskytuje:

  • Maximálna kompaktnosť vonkajšieho priemeru, výhodná pre aplikácie, kde je priestor vonkajšieho krúžku výrazne obmedzený
  • Konfigurácia montáže s vnútorným krúžkom umožňuje jedinečné usporiadanie krytu v špecializovaných aplikáciách
  • Alternatívne charakteristiky rozloženia zaťaženia vhodné pre špecifické aplikácie s dominantným momentovým zaťažením

Návod na výber: RB2508 pre aplikácie robotických kĺbov

Pre štandardné kĺby priemyselných robotov, kolaboratívne robotické zostavy a aplikácie presného polohovania séria RB (vrátane RB2508) zvyčajne prekonáva alternatívy série RU. Architektúra predpätia vonkajšieho krúžku ložísk RB poskytuje vynikajúcu radiálnu tuhosť – kritickú požiadavku na nosné konštrukcie ramien a užitočné zaťaženie. Séria RU nachádza preferované uplatnenie v konštrukciách otočných krúžkov a špecializovaných konfiguráciách točne, kde platia rôzne požiadavky na rozloženie zaťaženia.

The RB2508 krížové valčekové ložisko predstavuje optimálnu konfiguráciu pre kĺby robota vyžadujúce radiálnu nosnosť, axiálnu nosnosť, momentovú nosnosť a výnimočnú opakovateľnosť polohy v rámci kompaktného obalu 25x41x8 milimetrov.

Integračný dizajn: Optimalizácia výkonu robotického kĺbu s RB2508

Požiadavky na toleranciu krytu a presné prispôsobenie

Výkon ložiska zásadne závisí od kvality konštrukcie puzdra. Vynikajúca tuhosť a nosnosť RB2508 sa plne prejavia len vtedy, keď sú integrované do krytov, ktoré spĺňajú prísne špecifikácie tolerancie:

Funkcia bývania Stupeň tolerancie Typická hodnota Vplyv na výkon
Vývrt vonkajšieho prstenca H7 41 0,025 mm Tesný strih zabraňuje radiálnemu pohybu
Vývrt vnútorného krúžku P5 25 -0,05 mm Zachováva sústrednosť a hádzanie
Výbeh vonkajšieho otvoru TIR 0,05 mm Celkový indikovaný beh Zabezpečuje sústrednosť ložiskového krúžku
Výbeh vnútorného otvoru TIR 0,03 mm Celkový indikovaný beh Zabraňuje nerovnováhe valivých prvkov

Stratégia mazania: Udržanie výkonu v prevádzkových podmienkach

Konštrukcia predpätia RB2508 vytvára relatívne nízke trenie v porovnaní s konvenčnými ložiskami, ale vyžaduje presné riadenie mazania. Aplikácie robotických kĺbov zvyčajne využívajú jeden z dvoch prístupov mazania:

Olejovo-vzduchové mazacie systémy: Stlačený vzduch unáša presné kvapôčky oleja do ložiska v kontrolovaných intervaloch. Tento prístup minimalizuje odpor ložísk, udržuje stálu teplotu a predlžuje životnosť ložísk. Systémy olej-vzduch vyhovujú nepretržitým alebo vysokorýchlostným aplikáciám, kde je riadenie teploty kritické. Zložitosť inštalácie sa v porovnaní s mazaním plastickým mazivom zvyšuje, ale výkonnostné výhody odôvodňujú zvýšené technické úsilie pre náročné aplikácie.

Mazanie na báze tuku: Konštrukcie utesnených ložísk využívajú syntetické mazivá, ktoré poskytujú dlhodobé mazanie s minimálnou údržbou. Mazanie mazivom zjednodušuje inštaláciu a je vhodné pre aplikácie s utesnenými spojmi robotov pracujúcich pri stredných rýchlostiach (pod 300 ot./min.). Medzi kompromisy patrí mierne vyššie trenie a zodpovedajúca tvorba tepla v porovnaní s olejovými systémami.

Tepelný manažment a kontrola teploty

Predpäté ložiská generujú viac tepla ako konštrukcie založené na vôli, najmä pri vyšších rýchlostiach. Efektívny dizajn kĺbového robota zahŕňa stratégie riadenia teploty:

  • Materiály hliníkového krytu s vysokou tepelnou vodivosťou odvádzajú teplo generované ložiskami preč zo zostavy spoja
  • Cirkulačné kanály smerujú chladiaci olej cez ložiskovú zónu vo vysokovýkonných aplikáciách
  • Monitorovanie teploty prostredníctvom integrovaných snímačov upozorňuje riadiace systémy na abnormálne tepelné podmienky pred znížením výkonu
  • Protokoly nastavenia prevádzkovej rýchlosti znižujú rýchlosť, ak teplota ložiska prekročí určené prahové hodnoty

RB2508 si zachováva plné špecifikácie výkonu až do plus 80 stupňov Celzia, s kontrolovaným znížením výkonu medzi 80 a 100 stupňami Celzia. Väčšina aplikácií robotov udržiava teploty ložísk v rozsahu 40-65 stupňov Celzia prostredníctvom správneho tepelného dizajnu.

Porovnávacia analýza: RB2508 vs. alternatívne riešenia ložísk

Aby sme ilustrovali technické výhody RB2508, porovnanie jeho výkonu naprieč kľúčovými parametrami s konvenčnými alternatívami ložísk odhaľuje technický prípad výberu krížového valčeka:

Výkonnostný parameter RB2508 Dvojradová lopta Súprava kužeľových valčekov
Radiálna tuhosť 60 N/mikrón 12 N/mikrón 25 N/mikrón
Axiálna tuhosť 40 N/mikrón 5 N/mikrón 8 N/mikrón
Momentová kapacita 180 Nm 20 Nm 60 Nm
Počet komponentov 1 2-3 3-6
Vonkajší priemer 41 mm 47 mm 62 mm
Opakovateľnosť polohy 0,1 mm 0,5 mm 0,3 mm
Zložitosť inštalácie Nízka Mierne Vysoká

Toto porovnanie demonštruje základný princíp: RB2508 konsoliduje výkon viacerých konvenčných riešení ložísk do jedného, jednoduchšieho komponentu. Aplikácia kĺbov robota vyžadujúca radiálnu podporu, axiálne prispôsobenie a odolnosť voči momentovému zaťaženiu by tradične využívala tri alebo viac typov ložísk. Riešenie s jednou jednotkou RB2508 znižuje zložitosť montáže, náklady a potenciálne miesta zlyhania a zároveň poskytuje vynikajúci výkon vo všetkých smeroch zaťaženia.

Technická architektúra: Vizualizácia dizajnu RB2508

RB2508 krížové valčekové ložisko - architektúra komponentov Vonkajší priemer 41 mm Vŕtanie 25 mm 8 mm Funkcie komponentov Vonkajší prstenec Prekrížené valčeky Predpätie pružiny Kľúčové metriky výkonnosti Radiálna tuhosť: 60 N/mikrón Axiálna tuhosť: 40 N/mikrón Krútiaci moment: 180 Nm Predpätie: 400-600 N Teplotný rozsah: -10 až 80 °C

Praktické aplikácie: Kde RB2508 vyniká

Konštrukcia spoločného robota pre spoluprácu

Kolaboratívne roboty pracujúce spolu s ľudskými pracovníkmi vyžadujú výnimočnú presnosť a spoľahlivosť. Kompaktný profil a vysoká momentová kapacita RB2508 umožňujú bezpečný a presný dizajn spoja. Typická ramenná zostava kolaboratívneho robota integruje ložisko RB2508, ktoré podopiera štruktúru horného ramena a zároveň umožňuje výmenu nástrojov a dynamické výkyvy zaťaženia. Konštrukcia ložiska s nízkou vôľou zaisťuje opakovateľnosť pre úlohy polohovania chápadla, zatiaľ čo jeho mechanizmus predpätia zaručuje stabilnú prevádzku pri teplotných zmenách počas predĺžených pracovných zmien.

Integrácia zápästia priemyselného robota

Moderné robotické zápästia využívajú viacero rotačných osí (náklon, sklon, vybočenie) v ultra kompaktných zostavách. Každá os zápästia ťaží z podpory skríženého valčekového ložiska. Váha RB2508 je ideálna pre rolovacie a rozstupové osi v mnohých konfiguráciách priemyselných robotov. Schopnosť ložiska akceptovať momentové zaťaženie bez dodatočných podporných komponentov umožňuje konštrukcie puzdra zápästia, ktoré zachováva presnosť stredu nástroja v rozmedzí 0,1 milimetra, čo je nevyhnutné pre aplikácie presného zvárania, montáže a obrábania.

Chirurgická a medicínska robotika

Chirurgické robotické systémy vyžadujú výnimočnú presnosť a spoľahlivosť. Kĺbové ložiská si musia zachovať presnosť polohy v rozmedzí 0,05 milimetra a zároveň vydržať nepretržité sterilizačné cykly a profily pohybu s vysokým zrýchlením. Tuhosť a tepelná stabilita RB2508 sa ukázali ako ideálne pre tieto náročné požiadavky. Nízka vôľa ložiska eliminuje traumu tkaniva z vychýlenia kĺbu, zatiaľ čo jeho konzistentný výkon počas tepelných cyklov zaisťuje spoľahlivosť prostredníctvom opakovaných sterilizačných procedúr.

Automatizácia balenia a manipulácie s materiálom

Vysokorýchlostné roboty typu pick-and-place pracujúce pri 100 cykloch za minútu vystavujú kĺbové ložiská silnému dynamickému namáhaniu. Mechanizmus predpätia RB2508 a geometria líniového kontaktu rozdeľujú nárazové zaťaženie efektívnejšie ako guľkové ložiská, čím sa predlžuje životnosť ložísk. Momentová kapacita ložiska zvláda offsetové užitočné zaťaženie charakteristické pre inštalácie vákuových uchopovačov, zatiaľ čo jeho tuhosť zaisťuje konzistentnú presnosť umiestnenia počas výrobnej zmeny.

Údržba a životnosť: Optimalizácia spoľahlivosti RB2508

Najlepšie postupy inštalácie

Správna inštalácia priamo ovplyvňuje výkon a životnosť ložísk. Medzi kritické inštalačné protokoly patria:

  1. Pred inštaláciou ložiska skontrolujte, či priemer otvoru v telese a povrchová úprava spĺňajú špecifikované tolerancie
  2. Používajte presné sťahováky ložísk určené pre krížové valčekové ložiská, aby ste predišli poškodeniu vnútorného krúžku počas demontáže alebo inštalácie
  3. Naneste ľahký strojový olej na povrch ložiskového otvoru, aby ste uľahčili montáž a zabránili zadretiu
  4. Nainštalujte súčasti ložísk v poradí, pričom počas procesu montáže dodržujte zarovnanie
  5. Po inštalácii skontrolujte silu predpätia, aby ste potvrdili správne tlakové zaťaženie pružinových mechanizmov

Doba zábehu a tepelná stabilizácia

Nové inštalácie robotov ťažia z riadených postupov zábehu. Počas počiatočných 8-10 prevádzkových hodín bežiace roboty pri 50-percentnom menovitom zaťažení umožňujú ložiskovým komponentom správne sedieť a stabilizovať teplotné gradienty. K zvýšeniu teploty počas tohto obdobia zvyčajne dochádza počas prvých 3-4 hodín. Postupné zvyšovanie zaťaženia a rýchlosti počas prvých 40 prevádzkových hodín predlžuje životnosť ložísk a zabezpečuje optimálny výkon.

Stratégie monitorovania stavu

Moderné robotické platformy čoraz viac zahŕňajú systémy monitorovania stavu ložísk pomocou snímačov teploty a vibrácií. Tieto umožňujú prediktívnu údržbu, ktorá predlžuje životnosť a zabraňuje neočakávaným poruchám:

  • Monitorovanie teploty ložísk včas odhalí degradáciu mazania alebo stratu predpätia
  • Analýza frekvencie vibrácií identifikuje opotrebovanie valivých telies pred katastrofickým zlyhaním
  • Trend opakovateľnosti polohy odhaľuje nárast poddajnosti ložísk v priebehu času
  • Analýza oleja alebo tuku monitoruje úroveň oxidácie a kontaminácie

Očakávania životnosti

Dobre udržiavané ložiská RB2508 zvyčajne poskytujú 10 000 až 15 000 prevádzkových hodín pred potrebou výmeny. To predstavuje podstatnú výhodu životnosti oproti konvenčným riešeniam ložísk, keď sa zohľadní vynikajúca nosnosť ložiska. V nenáročných aplikáciách sa životnosť môže predĺžiť na 20 000 hodín. Preventívna výmena ložísk pred katastrofickým zlyhaním zabraňuje sekundárnemu poškodeniu povrchu puzdra, čím sa znižujú celkové náklady na opravy a prestoje systému.

Často kladené otázky

Q1: Čo robí skrížené valčekové ložiská lepšími ako guľkové ložiská pre aplikácie kĺbov robotov?

Prekrížené valčekové ložiská využívajú priamkový kontakt medzi valivými prvkami a obežnými dráhami v porovnaní s bodovým kontaktom v guľkových ložiskách. Táto geometria rozdeľuje zaťaženie na väčšie plochy, čo umožňuje vyššiu tuhosť a nosnosť v rámci obalov ekvivalentnej veľkosti. Okrem toho krížové valčekové ložiská súčasne prijímajú radiálne, axiálne a momentové zaťaženie, čím sa eliminuje potreba viacerých typov ložísk v zostavách s jedným kĺbom.

Q2: Ako predpätie zlepšuje výkon ložiska v aplikáciách presných robotov?

Predpätie eliminuje vnútornú vôľu udržiavaním stáleho kontaktu medzi valivými prvkami a obežnými dráhami. Tento dizajn odstraňuje vôľu a dramaticky zvyšuje tuhosť ložísk, čo umožňuje presnú opakovateľnosť vyžadovanú modernými robotmi. Predpätie tiež stabilizuje činnosť ložiska pri zmenách teploty pomocou pružinových mechanizmov, ktoré udržujú konzistentnú tlakovú silu napriek tepelnej rozťažnosti a kontrakcii.

Q3: Aká je typická životnosť ložiska RB2508 v nepretržitej prevádzke robota?

Dobre udržiavané ložiská RB2508 zvyčajne vydržia 10 000 až 15 000 prevádzkových hodín, kým si vyžadujú výmenu. Životnosť sa líši v závislosti od skutočných podmienok zaťaženia, prevádzkovej rýchlosti, riadenia teploty a náročnosti údržby mazania. Ľahké aplikácie môžu dosiahnuť 20 000 hodín, zatiaľ čo aplikácie pre extrémne zaťaženie môžu vyžadovať výmenu po 8 000 hodinách.

Q4: Môžu byť ložiská RB2508 dodatočne namontované do existujúcich konštrukcií robotov pomocou konvenčných ložísk?

V mnohých prípadoch áno. Kompaktný profil RB2508 s rozmermi 25x41x8 milimetrov často umožňuje priamu náhradu, ak je možné prispôsobiť tolerancie krytu podľa špecifikácií H7 pre dieru vonkajšieho krúžku. Avšak dramaticky zvýšená tuhosť ložísk môže vyžadovať vyladenie servoregulátora, aby sa zabránilo nestabilite riadenia. Pred implementáciou sa odporúča posúdenie kompatibility zahŕňajúce podrobnú rozmerovú analýzu a dynamickú simuláciu.

Otázka 5: Aký prístup k mazaniu je najlepší pre ložiská RB2508 vo vysokovýkonných robotických aplikáciách?

Olejovo-vzduchové mazacie systémy sú preferované pre aplikácie s nepretržitou prevádzkou, ktoré dodávajú presné kvapky oleja v kontrolovaných intervaloch. Tento prístup minimalizuje odpor, udržuje optimálnu teplotu ložiska a predlžuje životnosť v porovnaní s mazaním plastickým mazivom. Systémy na báze tuku vyhovujú utesneným aplikáciám s miernymi pracovnými cyklami a nižšími požiadavkami na rýchlosť, pričom určitý výkon vymieňajú za zjednodušenú údržbu.

Otázka 6: Aká je momentová zaťažiteľnosť RB2508 v porovnaní s konvenčnými riešeniami ložísk?

RB2508 poskytuje momentovú kapacitu približne 180 Newtonmetrov, čím podstatne prevyšuje konvenčné riešenia ložísk ekvivalentnej veľkosti. Súpravy kuželíkových ložísk s podobným vonkajším priemerom zvyčajne poskytujú 60 Newtonmetrov, zatiaľ čo konfigurácie guľôčkových ložísk poskytujú iba 15-20 Newtonmetrov. Táto výhoda momentového zaťaženia je rozhodujúca pre manipuláciu s mimoosým užitočným zaťažením v aplikáciách robotického uchopovača a montáže nástrojov.

Otázka 7: Aké špecifikácie tolerancie krytu sú rozhodujúce pre optimálny výkon RB2508?

Otvor vonkajšieho krúžku puzdra vyžaduje toleranciu H7, aby sa zaistilo pevné uloženie a zabránilo sa radiálnemu pohybu. Vývrt vnútorného krúžku vyžaduje triedu presnosti P5 alebo lepšiu, aby sa zachovala sústrednosť. Hádzanie povrchu by nemalo presiahnuť 0,05 milimetra na vonkajších povrchoch a 0,03 milimetra na vnútorných povrchoch. Tieto požiadavky na presnosť zabezpečujú, že výhody tuhosti ložísk sa plne prejavia v zmontovanom spoji.

Q8: Sú dostupné varianty ložiska RB2508 pre rôzne požiadavky na zaťaženie?

Áno, výrobcovia ponúkajú série skrížených valčekových ložísk od menších odľahčených variantov pre ľahké aplikácie až po väčšie veľkokapacitné jednotky pre ťažké priemyselné použitie. RB2508 je optimalizovaný pre robotické aplikácie vyžadujúce vyváženú radiálnu, axiálnu a momentovú zaťažiteľnosť v kompaktnom priestore. Menšie varianty (RB2006) sú vhodné pre ľahké kolaboratívne roboty, zatiaľ čo väčšie varianty sú vhodné pre ťažšie priemyselné ramená.

Q9: Ako teplota ovplyvňuje výkon a životnosť ložiska RB2508?

Štandardné ložiská RB2508 si zachovávajú plné výkonové špecifikácie od mínus 10 do plus 80 stupňov Celzia. Nad 80 stupňov sa viskozita maziva znižuje a sila predpätia pružiny sa znižuje, čím sa znižuje tuhosť a zvyšuje sa miera opotrebovania. Efektívny tepelný manažment prostredníctvom konštrukcie krytu a chladiacich systémov udržuje teplotu ložiska v optimálnom rozsahu 40-65 stupňov Celzia, čím sa maximalizuje životnosť a konzistentný výkon.

Otázka 10: Ako sa porovnáva výkon RB2508 medzi aplikáciami robotov pre ľahké a extrémne zaťaženie?

RB2508 vyniká v oboch kategóriách aplikácií. Nízke trenie ložiska a výnimočná opakovateľnosť umožňujú v ľahkých kolaboratívnych robotických ramenách presné ovládanie chápadla. V extrémnych vysokorýchlostných systémoch pick-and-place predpätie ložiska a geometria líniového kontaktu efektívne absorbujú dynamické nárazové zaťaženie, čím sa predlžuje životnosť v porovnaní s konvenčnými ložiskami. Univerzálnosť riešenia s jedným ložiskom naprieč rozsahmi pracovných cyklov z neho robí ideálny štandardizovaný komponent pre rôzne platformy robotov.
