Čo robí ložisko SI5TK ideálnym bezúdržbovým riešením pre miniatúrne spojenia?

Pochopenie ložiska SI5TK v systémoch presného pohybu

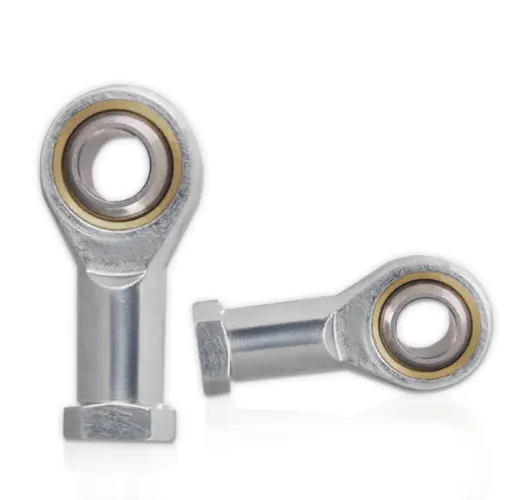

Keďi a špecialisti na nákup hľadajú kompaktný, samomazací koniec tyče, ktorý pokračuje potrebu neustáleho mazania, Ložisko SI5TK často vystupuje ako referenčný bod. Táto miniatúrna ojnica patrí do série SI5T/K, rodiny kompletných samomazných kĺbových ložísk určených pre nízkorýchlostné oscilačné pohyby. Na rozdiel od bežných spojov kov na kov, ktoré pravidelné mazanie, táto jednotka integruje PTFE kompozitnú vložku priamo do guľovej obežnej dráhy. ak je to bezúdržbový komponent, ktorý sa hodí do tesných zostáv bez obetovania zaťažiteľnosti alebo flexibility zarovnania.

Tento poskytuje článok podrobný technický prehľad ojnice SI5TK vrátane jej úplnej rozmerovej tabuľky, zloženia materiálu, environmentálnych limitov a aplikačných scenárov. parameter z údajového listu výrobcu je každý zahrnutý, takže môžete vykonať informované rozhodnutie o výbere bez krížového odkazovania na viacero zdrojov.

Rozmery ložísk SI5TK a podrobné špecifikácie

Rozmerovú obálku ložiska SI5TK určuje jeho diera 5 mm a vnútorný závit M5x0,8. Tieto dve vlastnosti určujú, ako sa koniec tyče namontuje na protiľahlé hriadele a závitové tyče. V tabuľke nižšie sú uvedené všetky kritické rozmery v milimetroch, ktoré zodpovedajú štandardnému údajovému listu pre sériu SI5T/K.

13-stupňový povolený uhol sklonu je kľúčovým údajom. To znamená, že koniec tyče SI5TK môže kompenzovať nesúosovosť medzi hriadeľom a puzdrom bez zásekov. Hodnoty dynamického zaťaženia 5,7 kN a statického zaťaženia 6,0 kN sú určené, že toto je v súlade s ľahkým až stredným zaťažením v jeho 16-gramovej hmotnosti a miniatúrnym pôdorysom.

Materiálové a environmentálne parametre ložiska SI5TK

Výkon každej tyče závisí od materiálov použitých pri jej konštrukcii. Ložisko SI5TK kombinuje telo z uhlíkovej ocele s kalenou oceľovou guľôčkou a PTFE kompozitnou vložkou. Každá vrstva má špecifickú funkciu odolnosti proti opotrebeniu, ochrane proti korózii a samomazaniu.

Materiálové zloženie

• Telo konca tyče: Uhlíková oceľ, pozinkovaná na ochranu proti hrdzi.
• Vnútorná guľa: Ložisková oceľ GC15, kalená na HRC 58-64, s tvrdým chrómovaním na guľovej ploche.
• Dvojica klzného trenia: Oceľ plus PTFE kompozitná vložka, ktorá umožňuje bezolejové samomazanie.

Tvrdé chrómovanie na guľôčke odstraňuje trenie a odoláva korózii, zatiaľ čo PTFE vložka počas prevádzky prenáša tenký film polytetra fénu na povrch gule. Vďaka tejto prenosovej fólii je ložisko SI5TK bezúdržbové.

Prevádzková teplota a limity pohybu

• Pracovná teplota: -30 stupňov C až 80 stupňov C, pri krátkodobom vystavení až 120 stupňov C.
• Typ pohybu: Nízkorýchlostné oscilácie a kompenzácia sklonu pod malým uhlom. Nevhodné pre vysokorýchlostné nepretržité otáčanie.

Tieto limity sú dôležité pre konštruktérov. Ak aplikácia vyžaduje nepretržité otáčanie alebo rýchlosť nad niekoľko stoviek otáčok za minútu, mala by vybrať iný typ ložiska. SI5TK je optimalizovaný pre vratný alebo oscilačný pohyb, kde sa kĺb musí pri zaťažení samočinne vyrovnať.

Výhody produktu a výhody dizajnu

Prútová hlavica SI5TK niekoľko praktických výhod, ktoré ponúka čas montáže a dlhodobé náklady na údržbu. Nasledujúci zoznam sumarizuje hlavné výhody uvedené v technickom zozname.

1. Bezúdržbové samomazanie: Kompozitná vložka z PTFE skúste potrebu olejovania, olejoviek alebo mazacíchtúr. Ložisko je možné ihneď namontovať a používať.
2. Kompenzácia veľkej nesúosovosti: Maximálny uhol 13 stupňov kompenzuje chyby pri použití, umožňuje vyťaženie a zníženie sklonu zaťaženia hrán.
3. Kompaktný a ľahký: S miniatúrnym profilom a hmotnosťou len okolo 16 gramov vyhovuje ľahkým konštrukciám.
4. Spoľahlivá nosnosť: Tvrdá gulička a pozinkované telo zvládajú radiálne, axiálne a kombinované zaťaženie pri oscilačných aplikáciách.
5. Odolnosť voči povrchovej korózii: Zinkové pokovovanie na tele a tvrdý chróm na guľôčke odolávajú hrdzi a vplyvom prostredia.
6. Jednoduchá montáž: Vnútorný závit a kompaktné telo umožňujú jednoduchú montáž. Pravý závit je štandardný; Ľavý závit SI5TL/K je k dispozícii pre nastavenie dĺžky v štýle napínača.
7. Čistejšie ako alternatívne mazané olejom: V porovnaní s olejom mazanými koncami tyčí nemá SI5TK požadovanú olejovú trysku, vďaka čomu je kompaktnejší a vhodný pre utesnené alebo na olej citlivé zariadenia.

Tieto výhody prichádzajú so špecifickými obmedzeniami. Ložisko SI5TK nie je určené pre vysokorýchlostné nepretržité otáčanie. PTFE vložka tiež nie je vhodná pre mimoriadne vysoký tlak alebo silne znečistené prostredie abrazívnym prachom. Výber správneho ložiska pre prevádzkové podmienky je nevyhnutná pre dlhú životnosť.

Typické aplikačné scenáre pre ložisko SI5TK

SI5TK patrí do kategórie miniatúrnych nízko zaťažených kĺbov rybieho oka, ktoré sa často používajú v spojkách, tlačných tyčiach a ťažných mechanizmoch. Typické sú nasledujúce oblasti použitia.

• Automatizačné vybavenie: Malé výkonné mechanizmy, pneumatické valce, miniatúrne servo tiahla, nastaviteľné páky.
• Robotika a modely: Vzdelávacie roboty, kĺby robotických ramien, prepojenie leteckých a pretekárskych modelov.
• Baliace a ľahké stroje: Malé výkyvné mechanizmy, napínacie tiahla.
• Laboratórne a nástrojové prípravky: Nastaviteľné podpery, malé push-pull mechanizmy.
• Všeobecné stroje: Miniatúrne koncovky hydraulických valcov, pripojenia fitness zariadení, testovacie zariadenia.

Vo všetkých týchto prípadoch ložisko SI5TK poskytuje kompaktný otočný bod, ktorý sa sám vyrovnáva a zvlášť žiadne mazanie. Jeho vnútorná závit M5x0,8 akceptuje štandardné metrické závitové tyče dizajn, čo metrickú integráciu do všetkých existujúcich.

Prehľad a sprievodca výberom série SI5T/K

Ložisko SI5TK je súčasťou série kompletných samomazných ložísk ojnice SI5T/K. Séria obsahuje niekoľko veľkých otvorov a špecifikácií závitov. Pochopenie série pomáha pri výbere inej veľkosti pre súvisiaci projekt.

Prípona L označuje ľavý závit, napríklad SI5TL/K. Ľavé závity sú užitočné v zostavách s napínačom, kde otáčanie konca tyče upravuje celkovú dĺžku. Verzie z potrebnej ocele sú dostupné aj pre X pred aplikáciou vyššej odolnosti proti korózii. Tieto možnosti umožňujú konštruktérom štandardizovať rovnakú samomaznú koniec tyče pre rôzne veľkosti strojov.

Tipy na výber ložiska SI5TK

• Ložisko SI5TK len na nízkorýchlostný vratný pohyb. Nie je vhodný pre vysokorýchlostné nepretržité otáčanie.
• Pre skutočné pracovné zaťaženie sa odporúča použiť viac ako jednu tretinu statickej únosnosti ako bezpečnostnú rezervu. Pre SI5TK to znamená udržiavať trvalé prevádzkové zaťaženie pod približne 2,0 kN.
• Potvrďte smer závitu požadovanú zostavu. Pravý závit je štandardný; v prípade potreby špecifikujte ľavý závit.
• Zvážte rozsah prevádzkových teplôt. Štandardné zvládajú jednotky -30 °C až 80 °C, s krátkodobými špičkami až do 120 °C.
• Vyhnite sa abrazívnemu prachu a vysokotlakovému prostrediu, ktoré môže poškodiť PTFE vložku.

Často kladené otázky o ložisku SI5TK

Q1: Aká je veľkosť závitu ložiska SI5TK?

Ložisko SI5TK používa vnútorný závit M5x0,8 s presnosťou 6H. Ide o štandardný metrický jemný závit, ktorý akceptuje závitové tyče a kolíky M5.

Q2: Je ložisko SI5TK ľavotočivé alebo pravotočivé?

Štandardný SI5TK má pravý závit. Verzia s ľavým závitom je dostupná ako SI5TL/K. Použitie jedného pravého a jedného ľavého konca tyče v spojení umožňuje nastavenie otáčania ojnice.

Q3: Vyžaduje ložisko SI5TK mazanie?

Nie Ložisko SI5TK je bezúdržbová samomazná hlavica. Jeho PTFE kompozitná vložka potrebu oleja alebo maziva. Nemá olejovú trysku a môže byť inštalovaný aj priamo.

Q4: Aký je posledný sklon ložiska SI5TK?

Prípustný uhol sklonu je 13 stupňov. To umožňuje ložisku kompenzovať nesúosovosť medzi hriadeľom a puzdrom bez viazania alebo zaťaženia okraja.

Q5: Aké sú hodnoty zaťaženia pre ložisko SI5TK?

Dynamická únosnosť je 5,7 kN a statická 6,0 kN. Pre nepretržitú prevádzku jednej odporúčané zaťaženie v rámci tretiny statického menovitého výkonu, približne 2,0 kN.

Q6: Môže byť ložisko SI5TK použité vo vysokorýchlostných aplikáciách?

č Ložisko SI5TK je určené pre nízkorýchlostný oscilačný a naklápací pohyb. Nie je vhodný pre vysokorýchlostné nepretržité otáčanie. PTFE vložka a dizajn guľového páru sú optimalizované pre vratný pohyb.

Q7: Aký je rozsah prevádzkovej teploty ložiska SI5TK?

Štandardné ložisko SI5TK funguje od -30 stupňov C do 80 stupňov C, pri krátkodobom vystavení až 120 stupňov C. Vyššie teploty môžu znehodnotiť PTFE vložku a znížiť životnosť.

Q8: Aké materiály sa používajú v ložiskách SI5TK?

Telo konca tyče je z uhlíkovej ocele s pozinkovaním. Vnútorná gulička je z ložiskovej ocele GC15, kalená na HRC 58-64, s tvrdosťou chrómovaným sférickým povrchom. Klzný kontakt je oceľový plus PTFE kompozitná vložka.
