Krížové valčekové ložiská (krížové valčekové ložiská) Krížové valčekové ložiská, tiež známe ako krížové valčekové ložiská, využívajú vnútornú štruktúru, kde sú valčekové valčeky usporiadané krížovo pod uhlom 90° voči sebe v obežných dráhach v tvare V. Medzi valčeky sú umiestnené separátory alebo rozpery. Táto konštrukcia umožňuje jednému ložisku súčasne zvládať zaťaženie vo všetkých smeroch, vrátane radiálneho zaťaženia, axiálneho zaťaženia a krútiacich momentov. Ložiská sa vyznačujú minimálnymi celkovými rozmermi (miniaturizácia), vysokou tuhosťou, vysokou presnosťou otáčania a kombinovanou nosnosťou. Preto sa najlepšie hodia na: Spoje alebo rotačné časti priemyselných robotov. Rotačné časti manipulátorov/ruky robotov.Otočné stoly obrábacích centier.Presné otočné stoly.Zdravotnícke zariadenia.Meracie prístroje.Zariadenia na výrobu IC a iné aplikácie. Konštrukčné typy skrížených valivých ložísk Skrížené valčekové ložiská sa vo všeobecnosti klasifikujú do troch konštrukčných foriem: Vonkajší krúžok oddeliteľný, vnútorný krúžok integrovaný. Vonkajší krúžok integrovaný, vnútorný krúžok oddeliteľný. Vonkajšie aj vnútorné krúžky sú integrované.

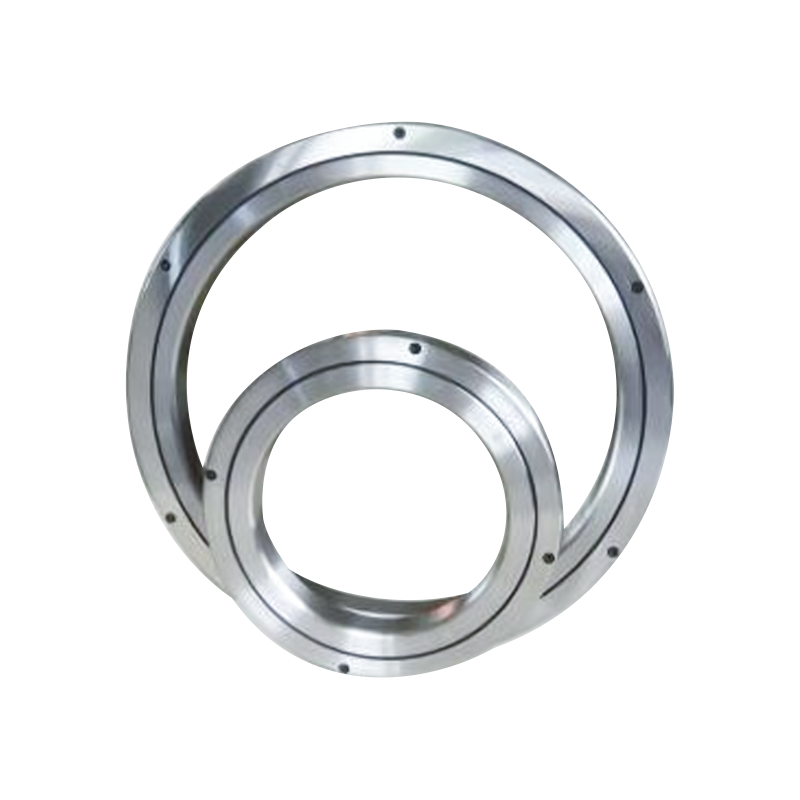

1. Typ RB (oddeliteľný vonkajší krúžok, integrovaný vnútorný krúžok) Štruktúra: Vonkajší krúžok je rozdelený na dva kusy, zatiaľ čo vnútorný krúžok je jeden integrovaný komponent. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vnútorného krúžku.
2. Typ RE (integrovaný vonkajší krúžok, oddeliteľný vnútorný krúžok) Štruktúra: Má rovnaké vonkajšie rozmery ako typ RB, ale vonkajší krúžok je integrovaný a vnútorný krúžok je rozdelený na dva kusy. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vonkajšieho krúžku.

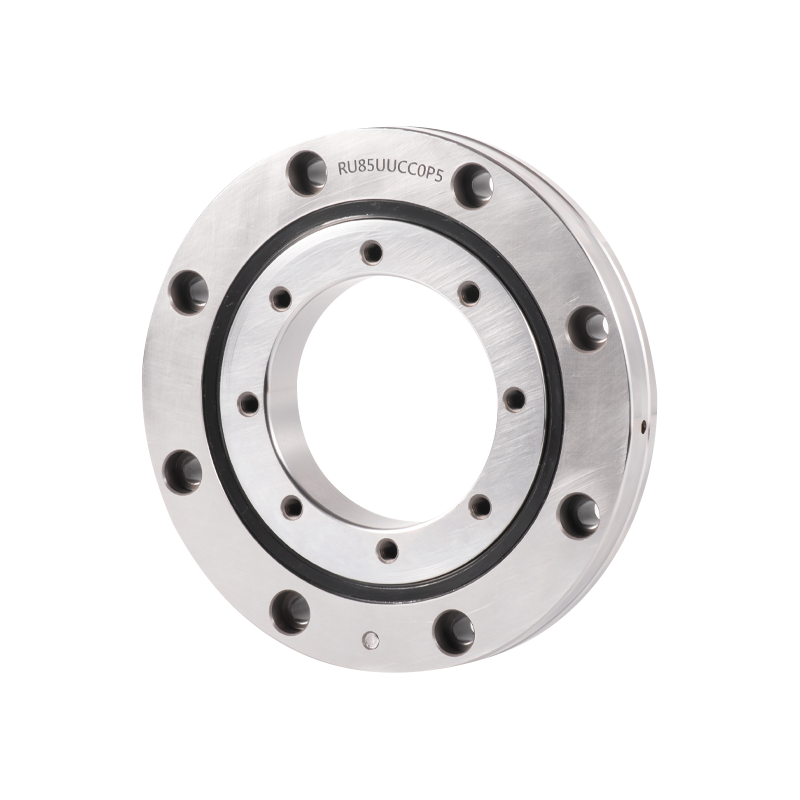

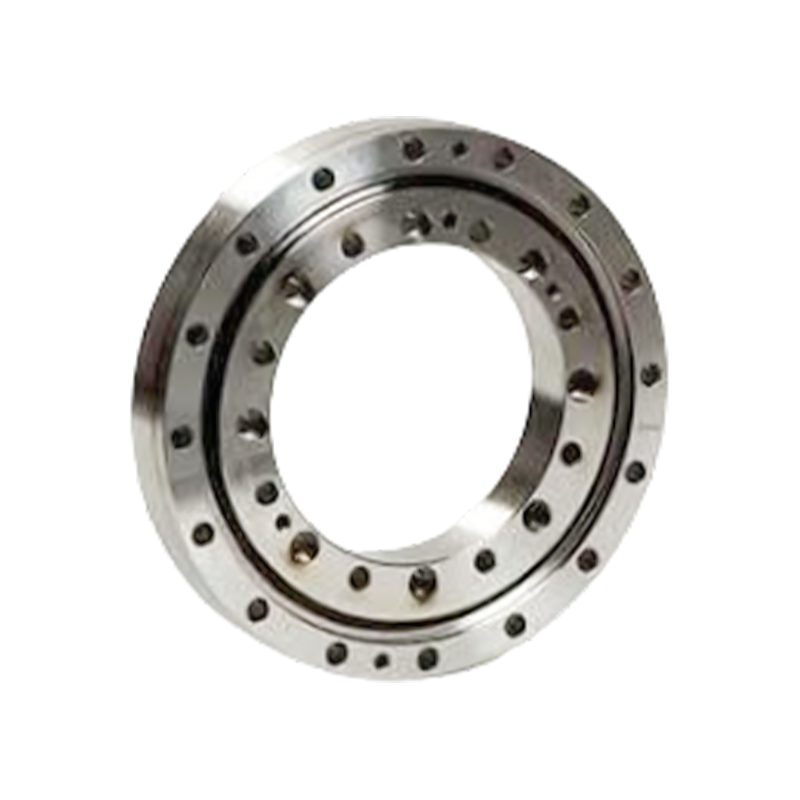

3. Typ RU (integrované vnútorné a vonkajšie krúžky, s montážnymi otvormi) Štruktúra: Vnútorné aj vonkajšie krúžky sú integrované a majú montážne otvory. To eliminuje potrebu upevňovania prírub a podporných sediel, vďaka čomu je použitie veľmi pohodlné. Výkon: Keďže sú vnútorné a vonkajšie krúžky integrované, inštalácia má minimálny vplyv na výkon, čím sa zaisťuje stabilná presnosť otáčania a krútiaci moment. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vnútorného aj vonkajšieho krúžku.

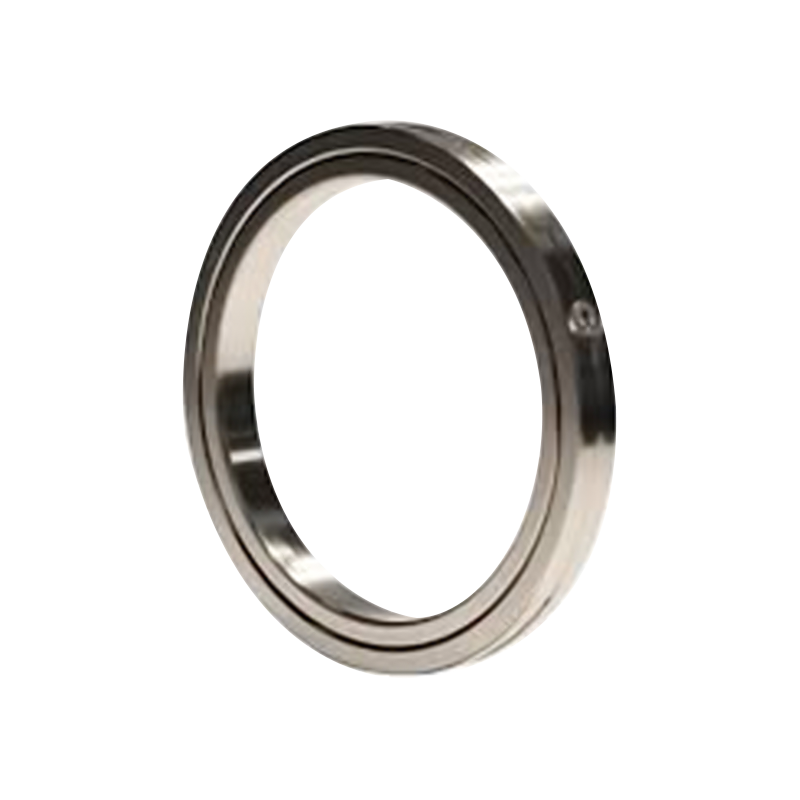

4. Typ RA (oddeliteľný vonkajší krúžok, integrovaný vnútorný krúžok, ultratenký) Štruktúra: Ultratenký dizajn, kde je hrúbka vnútorného a vonkajšieho krúžku znížená na maximálnu mieru. Konštrukcia je rovnaká ako u typu RB, s deleným vonkajším prstencom. Použitie: Vhodné pre diely vyžadujúce ľahkú a kompaktnú konštrukciu, ako sú rotačné časti robotov a manipulátorov.

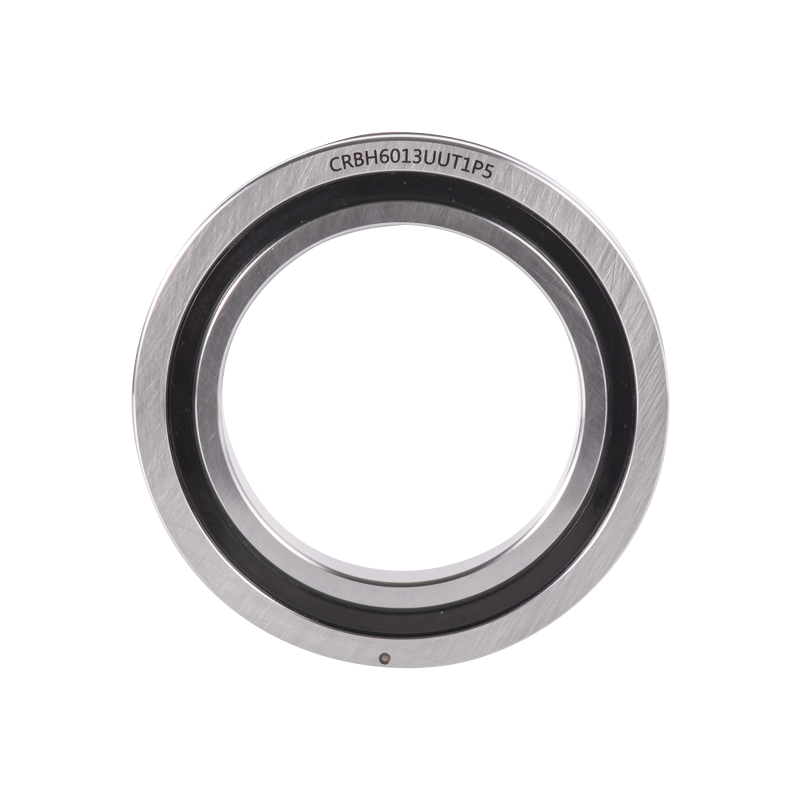

5. Typ RBH (integrované vnútorné a vonkajšie krúžky, ultratenká)Štruktúra: Ultratenký dizajn s integrovanými vnútornými a vonkajšími krúžkami, ale bez montážnych otvorov. Vyžaduje upevnenie pomocou prírub a podporných sediel počas inštalácie.Výkon: Integrovaná štruktúra oboch krúžkov zabraňuje zhoršeniu výkonu v dôsledku inštalácie, čím sa zabezpečuje stabilná presnosť otáčania a krútiaci moment.Aplikácia: Vhodné pre aplikácie vyžadujúce malé rozmery (miniaturizácia) pri zachovaní vysokej presnosti otáčania pre vnútorné aj vonkajšie krúžky.
6. Typ SX (integrovaný vnútorný krúžok, oddeliteľný vonkajší krúžok, ultratenký) Štruktúra: Pre rovnaký priemer hriadeľa má typ SX menší prierez ako typ RB. Vďaka ultratenkej konštrukcii nemajú vnútorné ani vonkajšie krúžky montážne otvory, čo si počas inštalácie vyžaduje upevnenie pomocou prírub a sediel ložísk. Použitie: Vhodné pre aplikácie, kde sa vnútorný krúžok otáča.

Ložiská priemyselných robotov: Profesionálny preklad
Ložiská priemyselných robotov sú základnými komponentmi robotov, ktoré sa primárne používajú v kĺboch, otočných jednotkách a presných otočných stoloch.
Medzi hlavné typy patria krížové valčekové ložiská a tenkostenné ložiská s konštantným prierezom.
Od týchto ložísk sa vyžaduje, aby odolali viacsmernému zaťaženiu a zároveň ponúkali vlastnosti, ako je vysoká presnosť, vysoká tuhosť a nízke trenie.

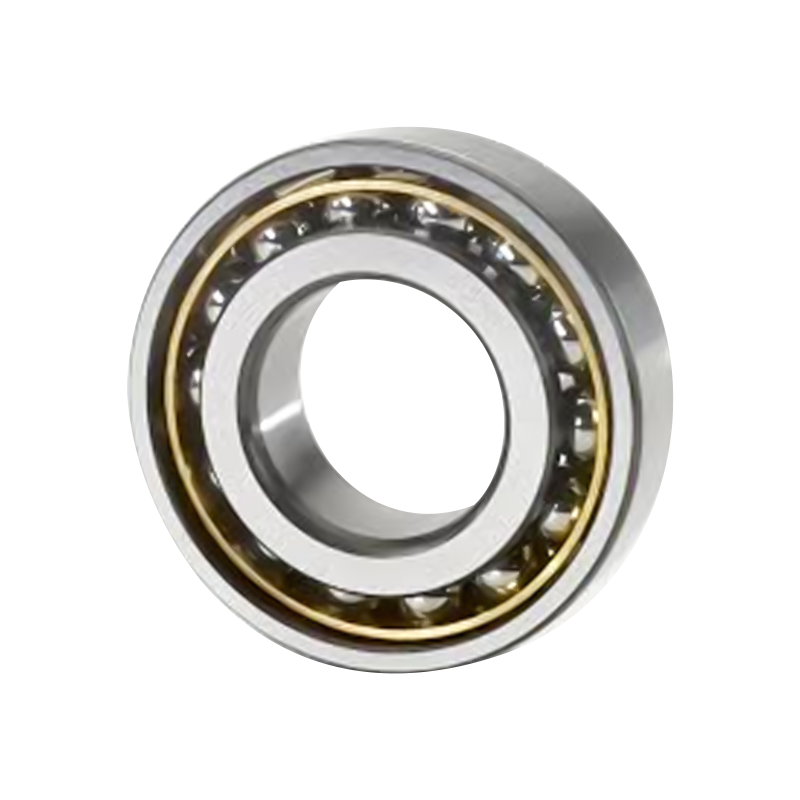

Obežné dráhy vnútorného a vonkajšieho krúžku guľkového ložiska s kosouhlým stykom sú voči sebe posunuté v smere osi ložiska. To znamená, že tieto ložiská sú navrhnuté tak, aby niesli kombinované zaťaženie, t. j. radiálne aj axiálne zaťaženie. Axiálna únosnosť guľkového ložiska s kosouhlým stykom sa zvyšuje so zväčšujúcim sa kontaktným uhlom. Kontaktný uhol je definovaný ako uhol medzi čiarou spájajúcou kontaktné body guľôčky a obežnými dráhami (t. j. smer, ktorým sa kombinované zaťaženie prenáša z jednej obežnej dráhy na druhú) a čiarou kolmou na os ložiska v radiálnej rovine.

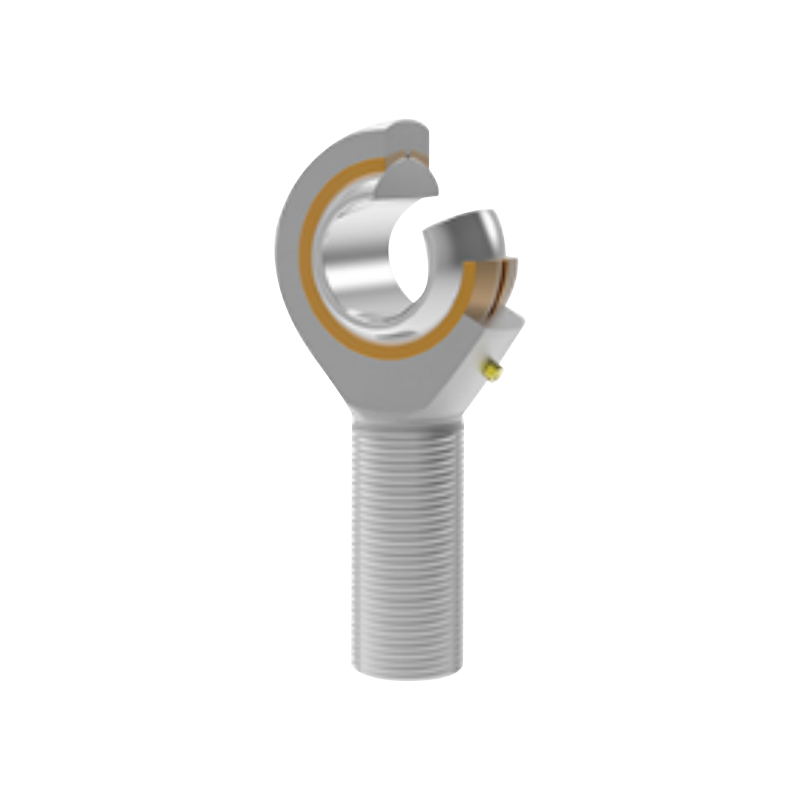

Ložisko na konci tyče sú základné mechanické komponenty používané v rôznych aplikáciách na zabezpečenie rotačného a oscilačného pohybu medzi dvoma spojenými komponentmi. Hrajú kľúčovú úlohu pri prenášaní pohybu a zaťaženia v rôznych priemyselných a automobilových systémoch, pričom ponúkajú vysokú presnosť a efektivitu v náročných prostrediach.

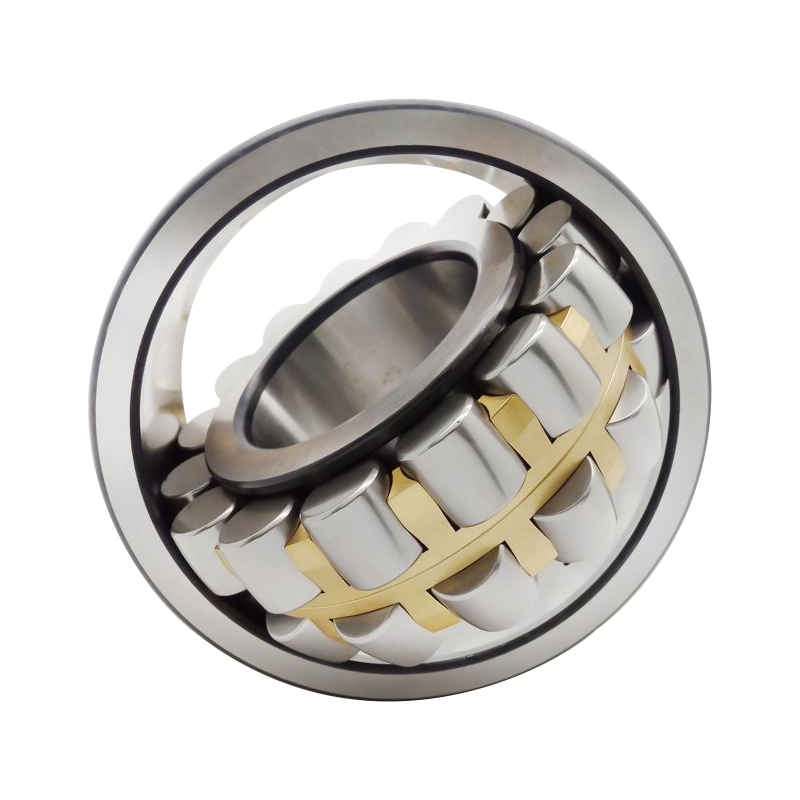

Súdkové ložisko sa skladá z vonkajšieho krúžku s guľovou obežnou dráhou a vnútorného krúžku s dvoma obežnými dráhami, jednou alebo dvoma klietkami a súpravou guľových valčekov.
Pretože stred guľovej obežnej dráhy vonkajšieho krúžku sa zhoduje so stredom ložiska, ložisko má samonarovnávaciu vlastnosť (samoregulácia). To mu umožňuje automaticky kompenzovať nesúosovosť vznikajúcu v dôsledku uhlových chýb medzi hriadeľom a skriňou alebo v dôsledku vychýlenia hriadeľa.
Tieto ložiská sú schopné znášať veľké radiálne zaťaženie a určité obojsmerné axiálne zaťaženie, vďaka čomu sú obzvlášť vhodné pre aplikácie vystavené veľkému zaťaženiu alebo vibráciám.
Súdkové ložiská sú k dispozícii s dvoma typmi otvorov: valcovým otvorom a kužeľovým otvorom. Ložiská s kužeľovou dierou sú označené príponou "K" (s kužeľom 1:12) alebo "K30" (s kužeľom 1:30) podľa základného označenia.

Valčekové ložiská sú ložiská, kde sú valčekové valčeky a obežné dráhy v priamkovom kontakte.
Majú vysokú nosnosť a primárne reagujú na radiálne zaťaženie. Vďaka nízkemu treniu medzi valivými prvkami a prstencovými rebrami/prírubami sú vhodné pre vysokorýchlostné otáčanie.
V závislosti od prítomnosti alebo neprítomnosti prírub na krúžkoch sú kategorizované do:

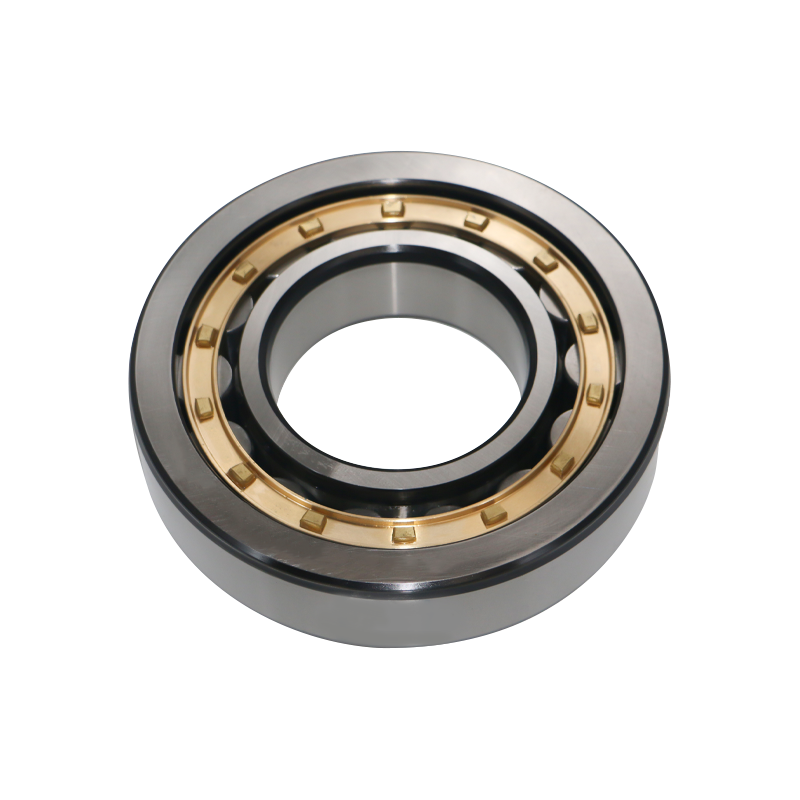

Jednoradové valčekové ložiská: Ako sú typy NU, NJ, NUP, N a NF.
Dvojradové valčekové ložiská: Ako sú typy NNU a NN.
Tieto ložiská majú zvyčajne oddeliteľnú štruktúru vnútorného krúžku a vonkajšieho krúžku.
Valčekové ložiská bez prírub na vnútornom alebo vonkajšom krúžku umožňujú relatívne axiálne posunutie medzi vnútorným a vonkajším krúžkom. V dôsledku toho môžu byť tieto typy použité ako axiálne (plávajúce) ložiská (alebo "ložiská s voľným koncom").
Valčekové ložiská s dvojitými prírubami na jednej strane a jednoduchou prírubou na opačnom krúžku dokážu vydržať určitý stupeň axiálneho zaťaženia v jednom smere.
Vo všeobecnosti používajú lisované oceľové klietky alebo opracované masívne mosadzné klietky. Niektoré konštrukcie však využívajú aj tvarované polyamidové klietky.

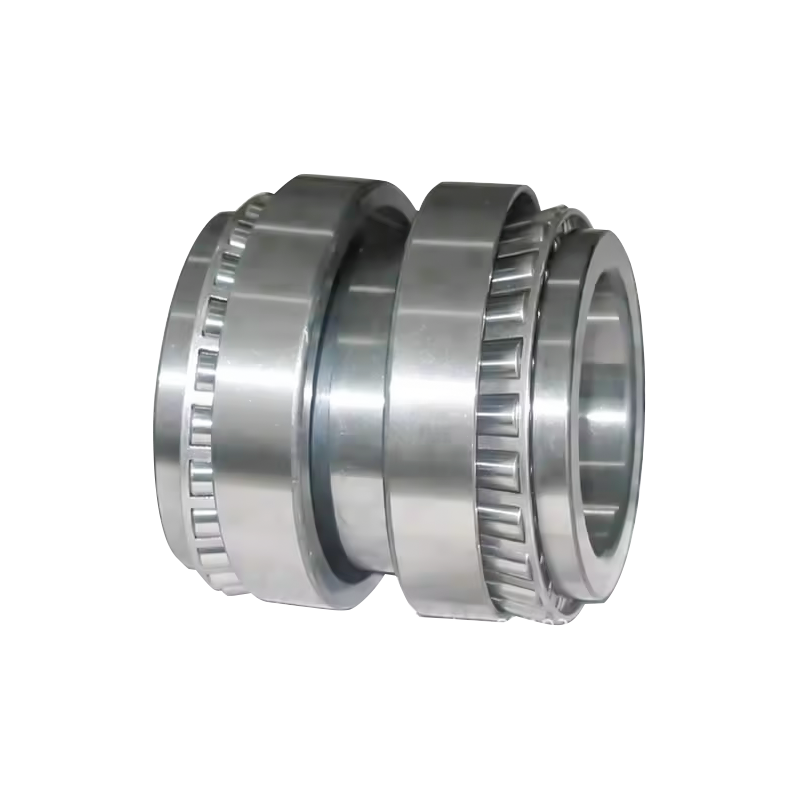

Konštrukcia kuželíkových ložísk obsahuje kužeľové plochy na miske (vonkajší krúžok), kónusu (vnútorný krúžok) a valčekoch, pričom vrcholy týchto plôch sa zbiehajú v spoločnom bode osi ložiska.
Okrem metrických sériových ložísk sú k dispozícii aj palcové sériové ložiská.
Tento typ ložiska je vhodný pre aplikácie zahŕňajúce veľké alebo rázové zaťaženie.
Kuželíkové ložiská:
Sú schopné súčasne prenášať radiálne zaťaženie a axiálne zaťaženie v jednom smere.
Pretože pri radiálnom zaťažení tohto typu ložiska vzniká sila axiálneho komponentu, musia sa použiť dve ložiská spolu, buď lícom k sebe alebo rubom k sebe, alebo sa na použitie musia zladiť dve alebo viac ložísk.
Sú k dispozícii v typoch Standard, Medium a Strmé, ktoré majú rôzne veľkosti kontaktného uhla.
Ložiská metrického radu so stredným kužeľom sú označené doplnkovým kódom „C“ pridaným ako prípona k číslu ložiska.
Ložiská, ktorých šírka vonkajšieho krúžku, malý vnútorný priemer vonkajšieho krúžku a kontaktný uhol sú určené podľa špecifikácie ISO 355, sú označené pomocným kódom prípony „J“.

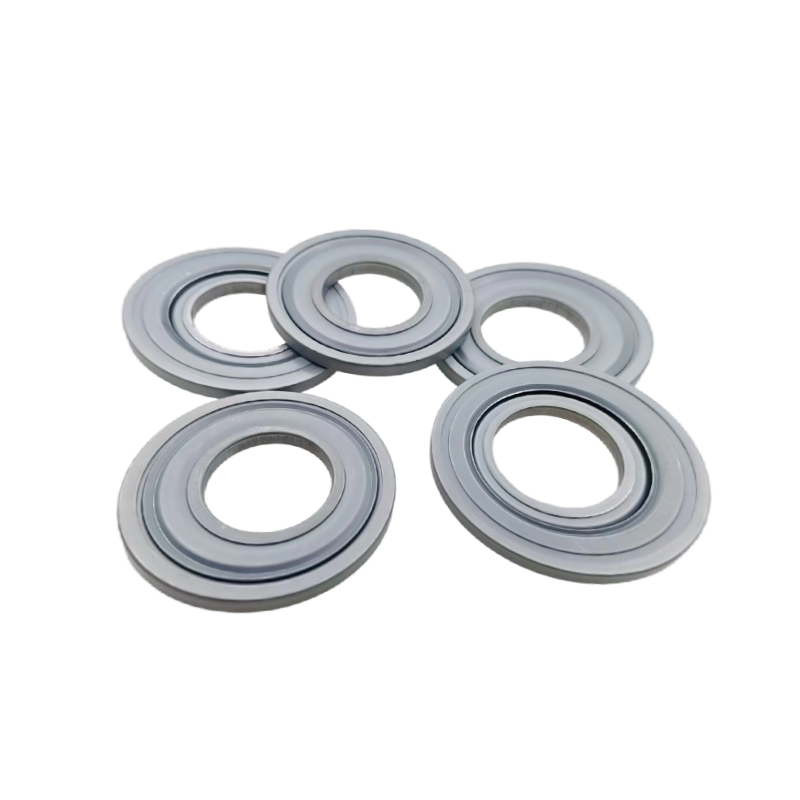

Kovové tesnenie NILOS-RING je kovový tesniaci prvok špeciálne navrhnutý pre ložiská mazané mazivom. Jeho účelom je chrániť ložiská pred vniknutím nečistôt.
Celokovové krúžky NILOS sú navrhnuté tak, aby zabránili vniknutiu nečistôt, prachu, úlomkov a iných abrazívnych nečistôt do guľkových aj valčekových ložísk. Pomáha to predĺžiť prevádzkyschopnosť a životnosť ložísk, najmä v náročných prevádzkových prostrediach a priemyselných odvetviach.

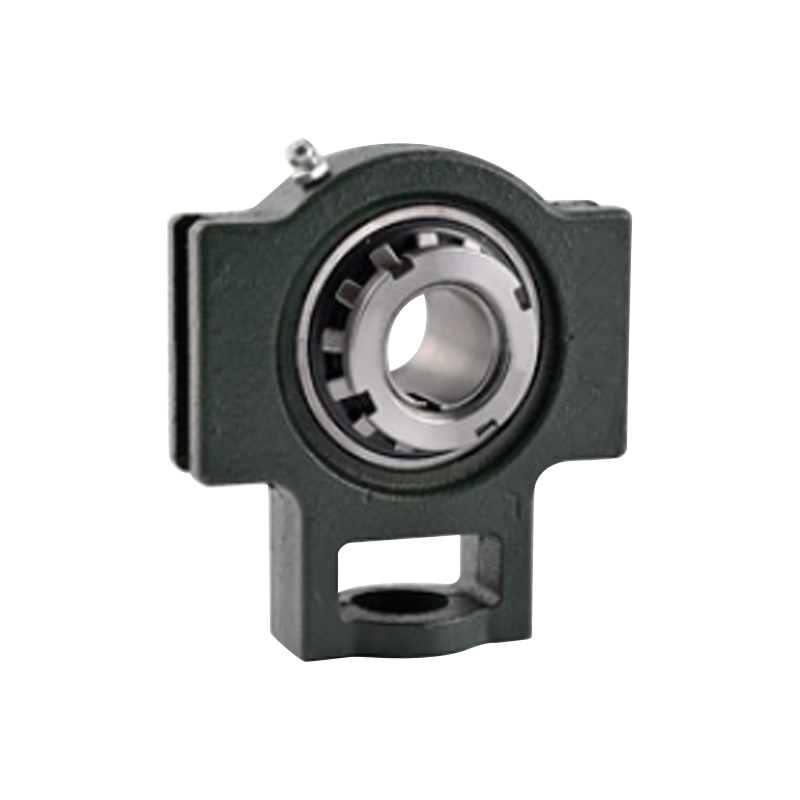

Stojaté blokové jednotky / namontované ložiská Stojatá bloková jednotka (tiež známa ako namontovaná ložisková jednotka) je ložisková zostava, ktorá kombinuje valivé ložisko s ložiskovým puzdrom. Ide o ložiskovú jednotku pripravenú na inštaláciu, ktorá obsahuje puzdro so základňou a vložkové ložisko v montážnom bloku. Montážny blok je pripevnený k základni a potom je vložený hriadeľ, ktorý umožňuje otáčanie vnútorných komponentov. Hlavná hodnota týchto jednotiek spočíva v tom, že ide o plne samostatné, vopred namazané jednotky, ktoré sú pripravené na montáž na zariadenie, čo značne zjednodušuje proces montáže mechanických strojov. Konštrukčné vlastnosti namontovaných ložísk Namontované ložiskové jednotky využívajú integrovanú konštrukciu ložiska a montážneho puzdra. V prípade samonaklápacích typov je ložisko zaistené poistným krúžkom (alebo poistným krúžkom). Tieto jednotky majú schopnosť automatického samočinného vyrovnávania, čo im umožňuje prispôsobiť sa nesúososti hriadeľa alebo uhlovým chybám až do 3°.
