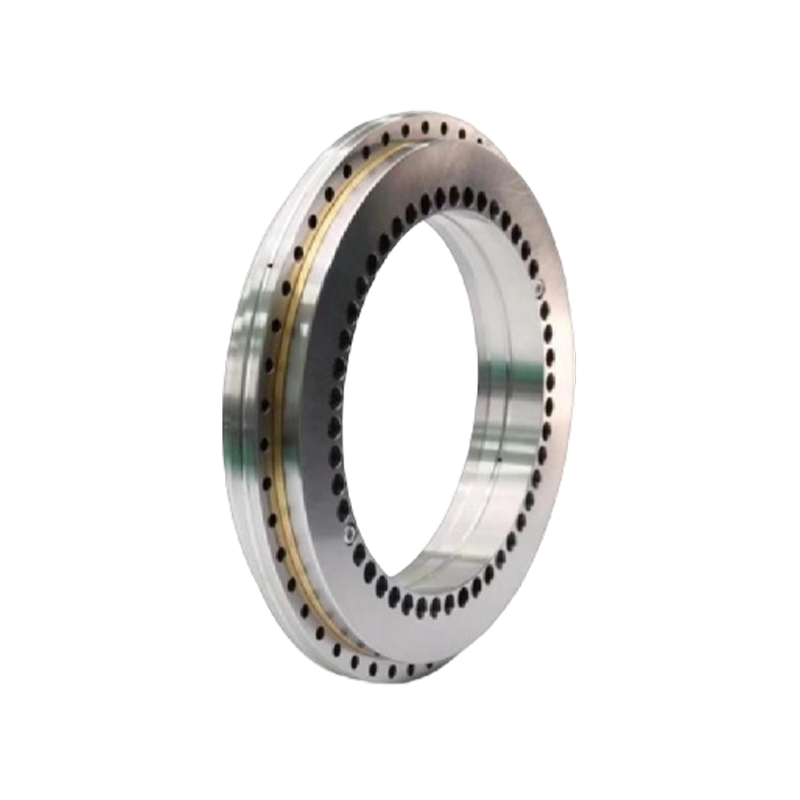

Presné ložisko gramofónu YRT

Presné otočné ložisko YRT pozostáva z axiálneho/radiálneho krúžku puzdra, axiálneho/radiálneho hriadeľového krúžku, axiálnej podložky, dvoch zostáv ihlových valčekov a sady radiálnych valcových valčekov. Krúžok puzdra a krúžok hriadeľa majú rovnomerne rozmiestnené otvory pre montážne skrutky. Tento typ ložiska sa vyznačuje vysokou axiálnou a radiálnou nosnosťou, vysokou tuhosťou a veľmi vysokou presnosťou.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Žiadny predchádzajúci produkt ĎALŠÍ:Ložisko na meranie uhla YRTM
  • Popis
  • Špecifikácie
  • Kontaktujte nás

Vlastnosti ložísk rotačného stola YRT:
1. Kombinované ložisko:
Ložiská YRT sú kombinované ložiská, ktoré integrujú funkcie radiálnych a axiálnych ložísk. Môžu súčasne odolávať radiálnemu a axiálnemu zaťaženiu z rôznych smerov a tiež odolávať krútiacemu momentu.
2. Vysoká presnosť:
Ložiská YRT majú zvyčajne veľmi vysokú presnosť, čo umožňuje presné otáčanie a polohovanie.
3. Tuhosť:
Ložiská YRT majú vysokú tuhosť, udržujú stabilitu pri vysokom zaťažení. Aplikácie vyžadujúce veľké pracovné zaťaženie zaisťujú spoľahlivosť ložísk pri vysokom zaťažení.
4. Vysoký krútiaci moment:
Ložiská YRT sú navrhnuté tak, aby odolali vysokému zaťaženiu krútiaceho momentu, čo je rozhodujúce pre aplikácie vyžadujúce rotáciu a prenos vysokého krútiaceho momentu.
5. Jednoduchá inštalácia a údržba:
Ložiská YRT majú zvyčajne jednoduchú štruktúru, ktorá uľahčuje inštaláciu a údržbu. To prispieva k dlhodobej spoľahlivosti ložísk.

Oblasti použitia:
Ložiská YRT sú široko používané v rôznych oblastiach, vrátane priemyselných robotických ramien, obrábacích strojov, tlačiarenských zariadení, lekárskych prístrojov a leteckých zariadení. Ich všestrannosť a vysoký výkon z nich robí preferovanú voľbu pre mnohé inžinierske aplikácie.

Preventívne opatrenia pri používaní ložísk otočného taniera YRT:
1. Ložisko a jeho okolie udržujte v čistote
Dokonca aj mikroskopické prachové častice môžu negatívne ovplyvniť ložiská.
2. Používajte opatrne
Silné nárazy počas používania môžu spôsobiť škrabance a priehlbiny, čo môže viesť k nehodám.
3. Používajte vhodné nástroje
Vyhnite sa nahrádzaniu existujúcich nástrojov; používajte len vhodné nástroje.
4. Dávajte pozor na koróziu ložísk
Pot na rukách môže počas prevádzky spôsobiť hrdzavenie, preto používajte čisté ruky a ak je to možné, noste rukavice.

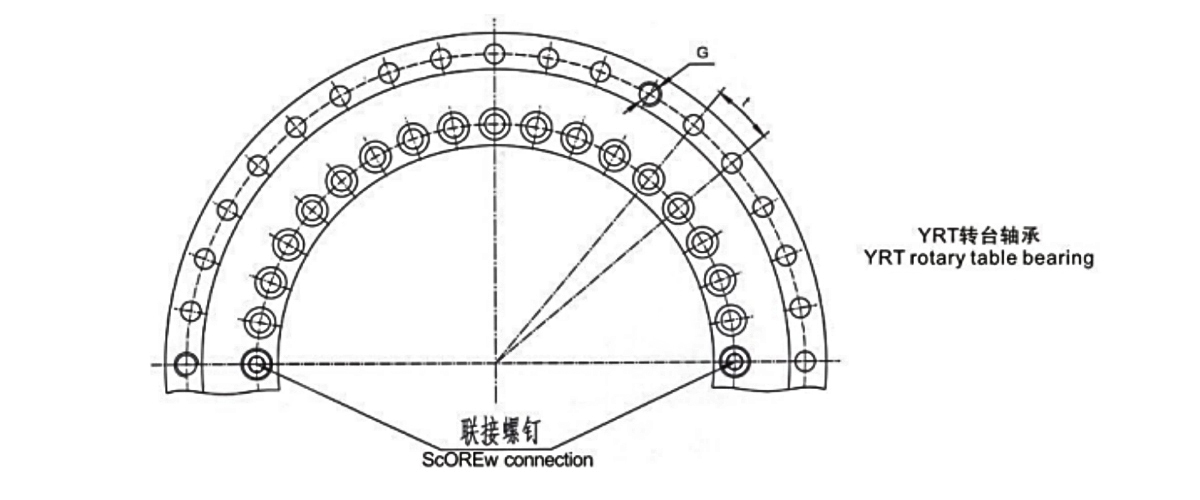

Skrutka
spojenie
MNOŽSTVO 		Pripojte sa
otvory na skrutky 		Smola
t 		Uťahovanie
krútiaci moment
skrutky 		Základné menovité zaťaženie Obmedzená rýchlosť Trenie
moment 		Hmotnosť Typ ložiska
Axiálny Radiálne
Dynamickýký Statickéké Dynamickýký Statickéké
Ma Ca Coa Cr Cor Mazanie mazivom
G MNOŽSTVO MNOŽSTVOXt Nm KN r/min Nm ≈ kg
2 一 一 12 × 30° 8.5 38 158 28.5 49.5 600 2.5 1.6 50 YRT
2 一 一 12 × 30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18 × 20° 8.5 76.5 415 47.5 120 430 3 4.1 100 YRT
2 M8 3 24 × 15° 14 102 540 52 143 340 7 5.3 120 YRT
2 M8 3 36 × 10° 14 112 630 56 170 320 10 6.2 150 YRT
2 M8 3 48 × 75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48 × 75° 14 120 765 81.5 220 260 14 9.7 200 YRT
2 M12 3 36 × 10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36 × 10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48 × 75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48 × 75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48 × 75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48 × 75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60 × 6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60 × 6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72 x 5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 120 YRT0

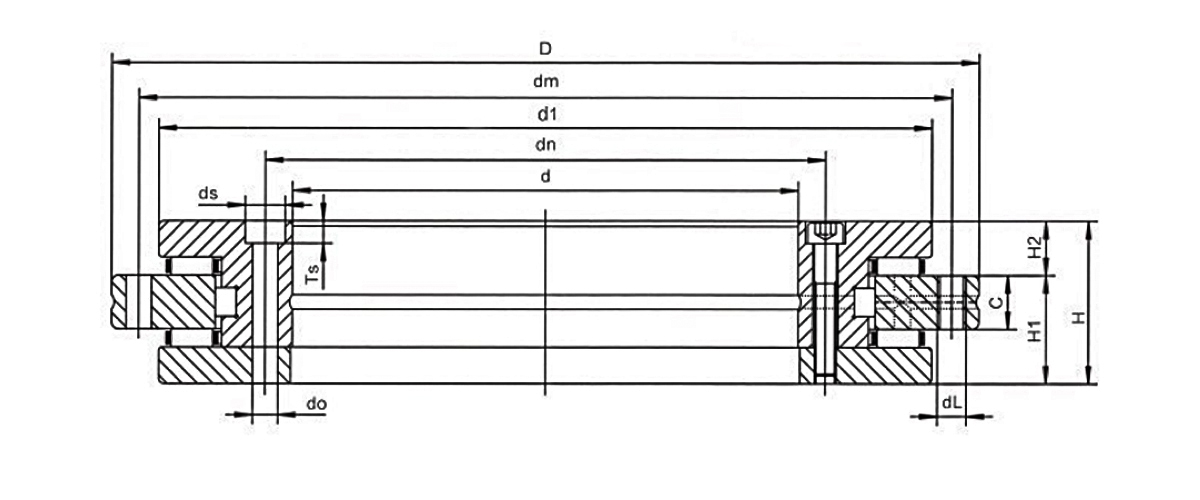

Typ ložiska Celkový rozmer Upevňovacie otvory
d D H H1 H2 C d1 dn dm Vnútorný krúžok Vonkajší krúžok
Jednotka: mm robiť ds Ts MNOŽSTVO dl MNOŽSTVO
mm mm
50 YRT 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
100 YRT 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
120 YRT 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
150 YRT 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
200 YRT 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
120 YRT0 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
