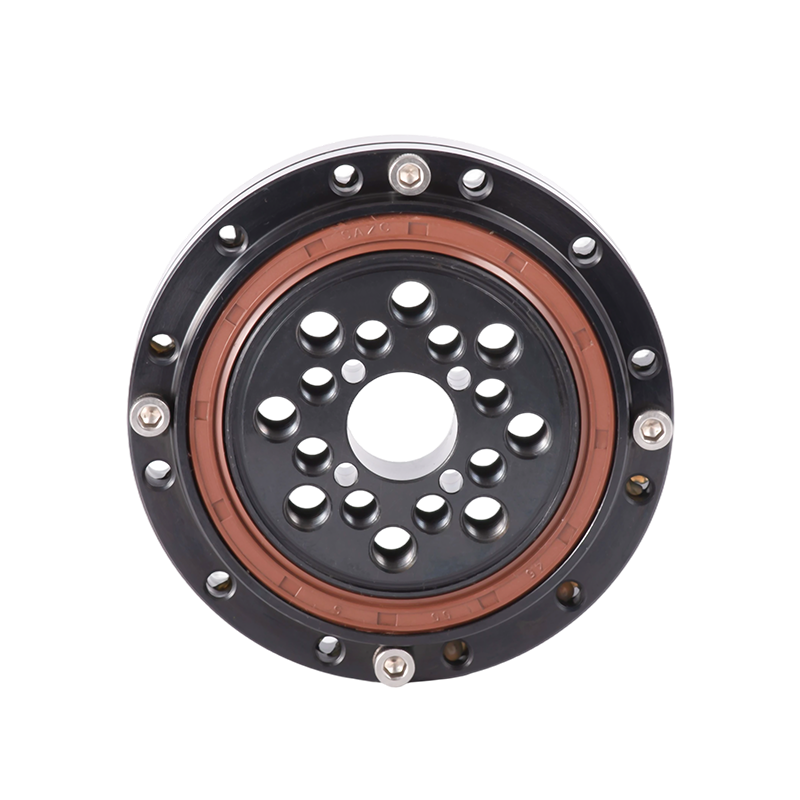

Presné harmonické redukčné ložisko

Harmonický reduktor pozostáva hlavne z troch základných komponentov: harmonického generátora, ohybu a pevného kolesa. Zahŕňa tiež tuhé ložisko (zvyčajne krížové valčekové ložisko) a pružné ložisko (tenkostenné guľkové ložisko).

Vnútorný otvor pružného ložiska lícuje s vonkajším krúžkom eliptickej vačky. Vonkajší krúžok podlieha pružnej deformácii prostredníctvom valiacich sa guľôčok a lícuje s vnútorným priemerom otvoru ohybu. Vonkajší obvod otvoru ohybu je opracovaný zubami, ktoré zaberajú so zubami tuhého kolesa. Pretože tuhé koleso má viac zubov ako ohyb, zaberá na dlhej osi a odpájajú sa na krátkej osi. Spodná časť ohybu je pripevnená k výstupnému koncu, zatiaľ čo tuhé ložisko je inštalované na výstupnom konci reduktora pre externé pripojenie.

Harmonické redukcie sú široko používané v priemyselných odvetviach, ako je robotika, obrábacie stroje a letecký priemysel. Vyžadujú maximálnu presnosť, tuhosť a nosnosť, čím kladú prísne normy na presnosť obrábania a montáže všetkých komponentov, najmä na výkon ložísk.

Pre tuhé ložiská sú kľúčovými ukazovateľmi tuhosti, spoľahlivosť a presnosť otáčania. Predpätie sa zvyčajne aplikuje pred odoslaním, aby sa zabezpečila tuhosť. Pre flexibilné ložiská je parametrom výkonu maximálnej radiálnej deformácie.

Contact Us Kontaktujte nás

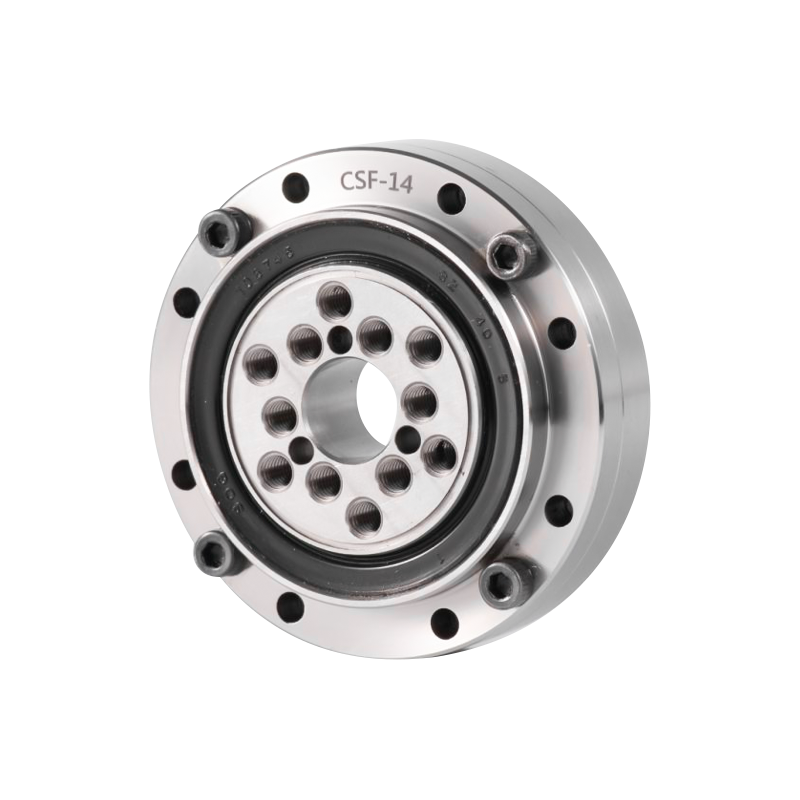

PREDCHÁDZAJÚCI:Vysokovýkonné krížové valčekové ložisko RW ĎALŠÍ:CSF G vysokopevnostné redukčné ložisko
  • Špecifikácie
  • Kontaktujte nás

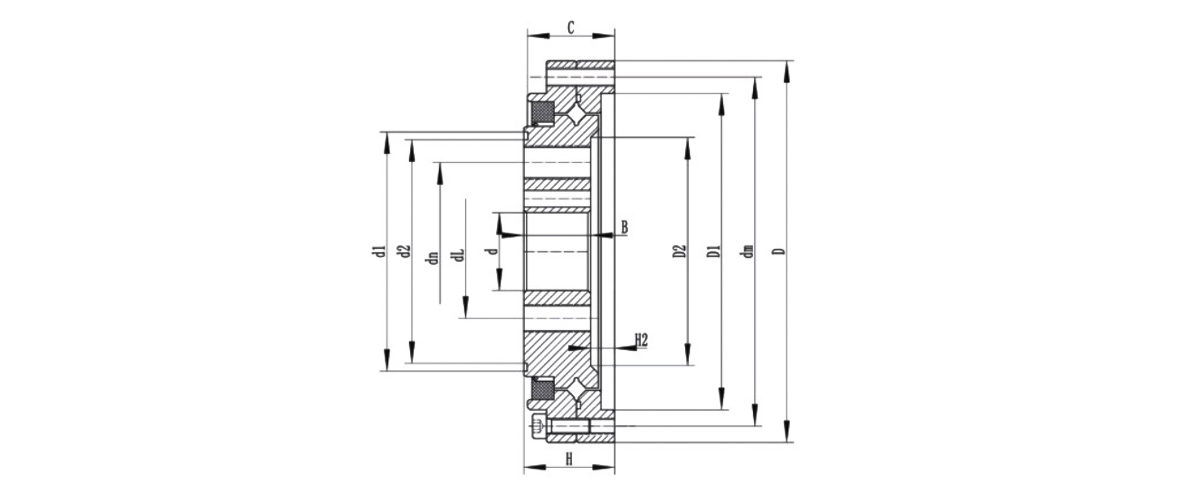

Typ ložiska Celkový rozmer (mm) Veľkosť inštalačného otvoru (PCD a SPEC) hmotnosť
D d C H B dm dn dl kg
CSF(G)-14 55 11 16 16.5 13.5 49 8-φ3,5 23 6-M4 17 6-M4 0.15
CSF(G)-17 62 10 16 16.5 13.5 56 10-φ3,5 27 6-M5 19 6-M5 0.24
CSF(G)-20 70 14 16 16.5 13.5 64 12-φ3,5 32 8-M6 24 8-M5 0.3
CSF(G)-25 85 20 18 18.5 16.5 79 16-φ3,5 42 8-M8 30 8-M6 0.45
CSF(G)-32 112 26 21.5 22.5 19 104 16-φ4,5 55 8-M10 40 8-M8 0.9
CSF(G)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-M10 50 8-M10 1.3
CSF(G)-50 157 32/40 30 31 28 147 16-φ5,5 84 8-M14 60 8-M14 2.8
CSF(G)-65 210 44/52 37 39 35 198 20-φ6,5 110 8-M16 80 8-M16 7.9
