Custom Krížové valčekové ložisko

Domov / Ložisko / Krížové valčekové ložisko

Krížové valčekové ložisko Manufacturers

Krížové valčekové ložiská (krížové valčekové ložiská) Krížové valčekové ložiská, tiež známe ako krížové valčekové ložiská, využívajú vnútornú štruktúru, kde sú valčekové valčeky usporiadané krížovo pod uhlom 90° voči sebe v obežných dráhach v tvare V. Medzi valčeky sú umiestnené separátory alebo rozpery. Táto konštrukcia umožňuje jednému ložisku súčasne zvládať zaťaženie vo všetkých smeroch, vrátane radiálneho zaťaženia, axiálneho zaťaženia a krútiacich momentov. Ložiská sa vyznačujú minimálnymi celkovými rozmermi (miniaturizácia), vysokou tuhosťou, vysokou presnosťou otáčania a kombinovanou nosnosťou. Preto sa najlepšie hodia na: Spoje alebo rotačné časti priemyselných robotov. Rotačné časti manipulátorov/ruky robotov.Otočné stoly obrábacích centier.Presné otočné stoly.Zdravotnícke zariadenia.Meracie prístroje.Zariadenia na výrobu IC a iné aplikácie. Konštrukčné typy skrížených valivých ložísk Skrížené valčekové ložiská sa vo všeobecnosti klasifikujú do troch konštrukčných foriem: Vonkajší krúžok oddeliteľný, vnútorný krúžok integrovaný. Vonkajší krúžok integrovaný, vnútorný krúžok oddeliteľný. Vonkajšie aj vnútorné krúžky sú integrované.
1. Typ RB (oddeliteľný vonkajší krúžok, integrovaný vnútorný krúžok) Štruktúra: Vonkajší krúžok je rozdelený na dva kusy, zatiaľ čo vnútorný krúžok je jeden integrovaný komponent. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vnútorného krúžku.

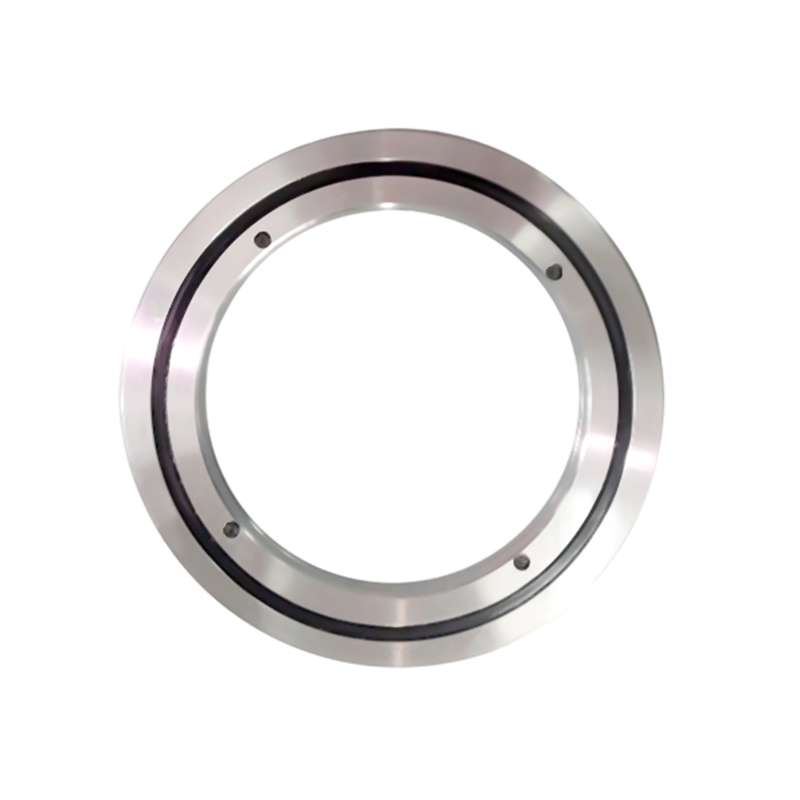

2. Typ RE (integrovaný vonkajší krúžok, oddeliteľný vnútorný krúžok) Štruktúra: Má rovnaké vonkajšie rozmery ako typ RB, ale vonkajší krúžok je integrovaný a vnútorný krúžok je rozdelený na dva kusy. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vonkajšieho krúžku.
3. Typ RU (integrované vnútorné a vonkajšie krúžky, s montážnymi otvormi) Štruktúra: Vnútorné aj vonkajšie krúžky sú integrované a majú montážne otvory. To eliminuje potrebu upevňovania prírub a podporných sediel, vďaka čomu je použitie veľmi pohodlné. Výkon: Keďže sú vnútorné a vonkajšie krúžky integrované, inštalácia má minimálny vplyv na výkon, čím sa zaisťuje stabilná presnosť otáčania a krútiaci moment. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vnútorného aj vonkajšieho krúžku.

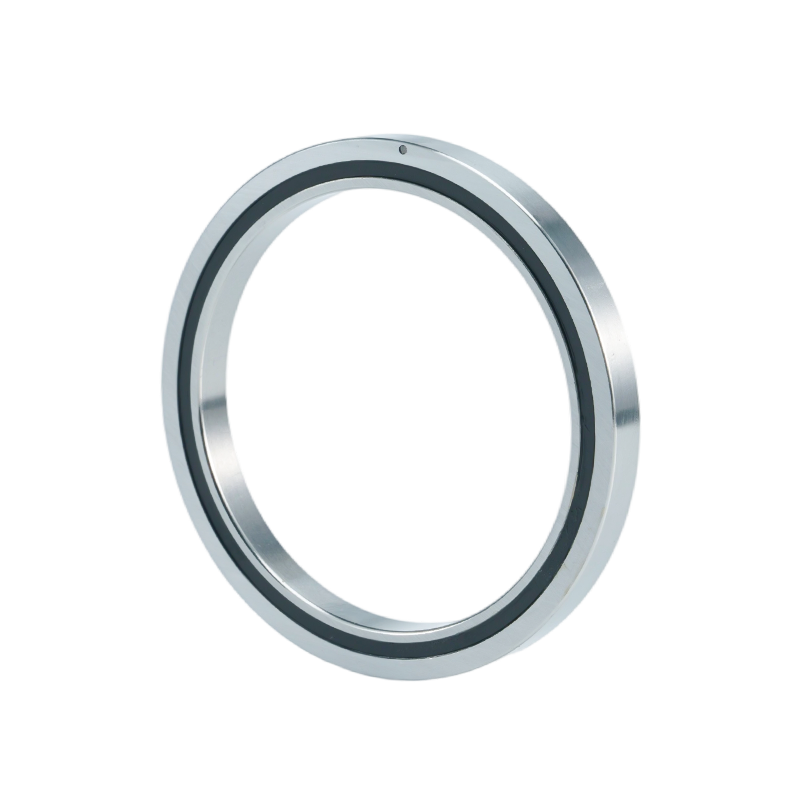

4. Typ RA (oddeliteľný vonkajší krúžok, integrovaný vnútorný krúžok, ultratenký) Štruktúra: Ultratenký dizajn, kde je hrúbka vnútorného a vonkajšieho krúžku znížená na maximálnu mieru. Konštrukcia je rovnaká ako u typu RB, s deleným vonkajším prstencom. Použitie: Vhodné pre diely vyžadujúce ľahkú a kompaktnú konštrukciu, ako sú rotačné časti robotov a manipulátorov.
5. Typ RBH (integrované vnútorné a vonkajšie krúžky, ultratenká)Štruktúra: Ultratenký dizajn s integrovanými vnútornými a vonkajšími krúžkami, ale bez montážnych otvorov. Vyžaduje upevnenie pomocou prírub a podporných sediel počas inštalácie.Výkon: Integrovaná štruktúra oboch krúžkov zabraňuje zhoršeniu výkonu v dôsledku inštalácie, čím sa zabezpečuje stabilná presnosť otáčania a krútiaci moment.Aplikácia: Vhodné pre aplikácie vyžadujúce malé rozmery (miniaturizácia) pri zachovaní vysokej presnosti otáčania pre vnútorné aj vonkajšie krúžky.

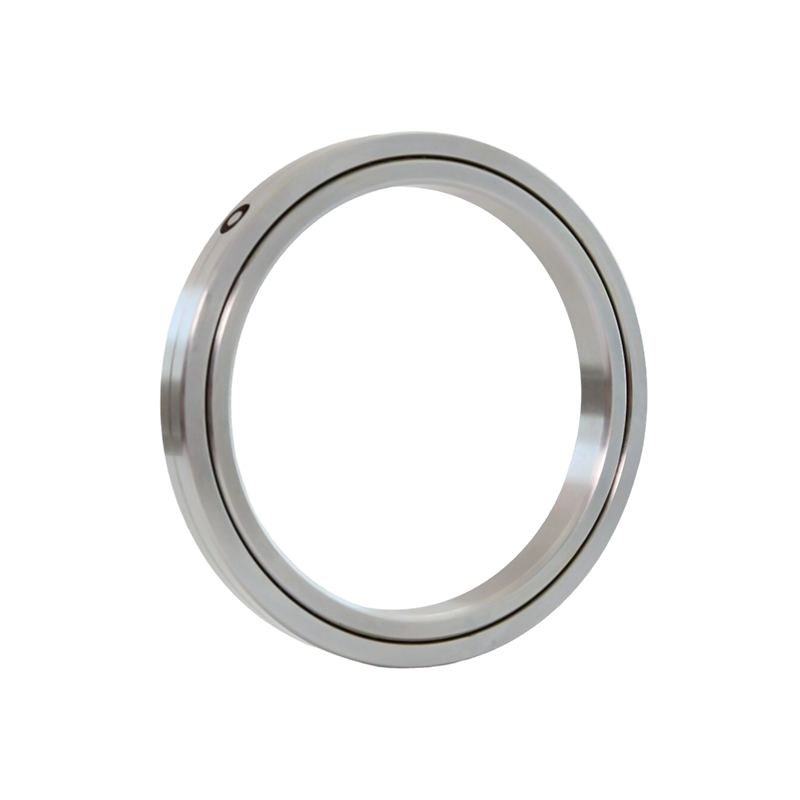

6. Typ SX (integrovaný vnútorný krúžok, oddeliteľný vonkajší krúžok, ultratenký) Štruktúra: Pre rovnaký priemer hriadeľa má typ SX menší prierez ako typ RB. Vďaka ultratenkej konštrukcii nemajú vnútorné ani vonkajšie krúžky montážne otvory, čo si počas inštalácie vyžaduje upevnenie pomocou prírub a sediel ložísk. Použitie: Vhodné pre aplikácie, kde sa vnútorný krúžok otáča.

Vytváranie budúcnosti pohybu
O UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Krížové valčekové ložisko manufacturers and Krížové valčekové ložisko factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Viac o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    rokov

    Priemyselné skúsenosti

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Rozmanitosť modelov

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zamestnancov

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Ročná hodnota vývozu

Ukl Bearing Manufacturing Co.,Ltd
Čestný certifikát
Správy
Krížové valčekové ložisko Industry knowledge

Vo svete presného strojárstva nebol dopyt po komponentoch, ktoré ponúkajú súčasne vysokú tuhosť, priestorovo úsporné konštrukcie a viacsmernú nosnosť, nikdy vyšší. Krížové valčekové ložiská sa ukázali ako zlatý štandard pre vysokovýkonný rotačný pohyb, najmä v odvetviach, kde sa nedá vyjednávať o presnosti.

Čo sú krížové valčekové ložiská?

Krížové valčekové ložiská sú špecializované valivé ložiská, v ktorých sú valčekové valčeky usporiadané ortogonálne – umiestnené navzájom v pravých uhloch – v obežných dráhach v tvare V. Táto jedinečná „skrížená“ konfigurácia umožňuje jednému ložisku súčasne zvládať radiálne, axiálne a momentové zaťaženie.

Na rozdiel od tradičných guľôčkových ložísk, ktoré sa spoliehajú na bodový kontakt, cylindrické valčeky v krížovom valčekovom ložisku poskytujú linkový kontakt . To výrazne zväčšuje kontaktnú plochu, čo má za následok vynikajúcu tuhosť a minimálnu elastickú deformáciu pri veľkom alebo komplexnom zaťažení.

Kľúčové výhody krížových valivých ložísk

  • Vysoká presnosť otáčania: Ortogonálne usporiadanie znižuje zošikmenie a trenie a zaisťuje výnimočne nízke hádzanie.
  • Vynikajúca tuhosť: Krížové valčekové ložiská sú 3 až 4-krát pevnejšie ako štandardné guľkové ložiská s kosouhlým stykom.
  • Kompaktný pôdorys: Pretože jedno krížové valčekové ložisko môže nahradiť dve tradičné ložiská (ako axiálna radiálna kombinácia), umožňuje výrazné zmenšenie zariadenia.
  • Zjednodušená inštalácia: Moderné konštrukcie, ako napríklad tie s montážnymi otvormi, umožňujú priame priskrutkovanie k puzdru, čím sa znižuje zložitosť montáže.

Porovnanie: krížové valčekové ložiská vs. tradičné ložiská

Aby sme vám pomohli vybrať správne riešenie pre vaše zariadenie, nasledujúca tabuľka porovnáva metriky výkonu krížových valčekových ložísk s bežnými alternatívami.

Funkcia Krížové valčekové ložiská Guličkové ložiská s hlbokou drážkou Kuželíkové ložiská
Smer zaťaženia Radiálny axiálny moment Primárne radiálne Radiálne Jednosmerné Axiálne
Tuhosť Ultra-vysoká Mierne Vysoká
Priestorová požiadavka Minimálne (kompaktné) Mierne Veľké (často vyžaduje páry)
Presný stupeň P2 / P4 / P5 P0 / P6 P5 / P6
Hlavná aplikácia Robotika, CNC stoly Motory, spotrebiče Automobilový priemysel, ťažký priemysel

Aplikácie v modernom priemysle

Ako profesionálna továreň na ložiská v Číne poskytuje UKL technickú podporu pre globálne priemyselné odvetvia, ktoré vyžadujú spoľahlivý a vysoko presný pohyb. náš Krížové valčekové ložiská sú životne dôležité zložky v:

  1. Priemyselná robotika: Používa sa v „pásovom“, „ramennom“ a „lakťovom“ kĺbe robotických ramien na zabezpečenie hladkého a presného polohovania.
  2. CNC otočné stoly: Poskytovanie stability potrebnej pre vysokorýchlostné obrábanie a vertikálne vyvrtávacie frézy.
  3. Lekárske vybavenie: Nevyhnutné pre vysoko presné otáčanie vyžadované v CT skeneroch a MRI prístrojoch.
  4. Letectvo a obrana: Podporné radarové podstavce a presné satelitné sledovacie systémy.

Prečo si vybrať UKL Bearing Manufacturing Co., Ltd.?

Ako integrovaný priemyselný a obchodný podnik, UKL Bearing Manufacturing Co., Ltd. (Wuxi) vyniká v konkurenčnom prostredí prostredníctvom nášho záväzku k precíznosti a flexibilnosti služieb.

1. Integrovaná dokonalosť výroby

Na rozdiel od mnohých obchodných firiem má UKL plne modernizovanú výrobnú základňu. Naše zariadenia pokrývajú celý životný cyklus výroby: Kovanie → Žíhanie → Sústruženie → Tepelné spracovanie → Brúsenie → Automatizovaná montáž . To nám umožňuje udržiavať prísnu kontrolu kvality v každej fáze.

2. Vysoko presné štandardy

Využitím pokročilých testovacích nástrojov vyrábame ložiská, ktoré dosahujú stupne presnosti P5, P4 a dokonca aj P2 . Naše materiály pozostávajú z vysoko čistej ložiskovej ocele podrobenej špecializovaným procesom tepelného a studeného spracovania, aby sa maximalizovala únavová životnosť.

3. Globálna odbornosť OEM/ODM

S nad 15 rokov skúseností s exportom , chápeme nuansy globálneho trhu. Ponúkame:

  • Rýchla odpoveď: Rýchle cenové ponuky a technické konzultácie.
  • Prispôsobenie: Riešenia na mieru pre neštandardné požiadavky na základe zákazníckych výkresov.
  • Overená spoľahlivosť: S hrdosťou slúžime klientom v celej Európe, Ázii, Afrike a na Strednom východe s procesmi certifikovanými podľa ISO9001 a ISO14001.

4. Technická podpora a servis

V UKL nepredávame len ložiská; poskytujeme riešenia. Náš tím viac ako 200 skúsených profesionálov ponúka technickú pomoc od počiatočného potvrdenia výkresu až po popredajnú údržbu, čím zaisťuje, že vaše stroje budú fungovať pri špičkovom výkone.

Výber správneho krížového valčekového ložiska

Pri získavaní zdrojov od spoločnosti na výrobu ložísk zvážte tieto tri kritické faktory:

  • Rotácia vnútorného/vonkajšieho prstenca: Určite, či sa bude otáčať vnútorný krúžok, vonkajší krúžok alebo oboje, pretože to určuje model (napr. séria RB, RE alebo RU).
  • Vôľa a predpätie: Vysoko presné aplikácie zvyčajne vyžadujú negatívnu vôľu (predpätie) na zvýšenie tuhosti.
  • Prostredie: Pre čisté priestory alebo korozívne prostredie môžu byť potrebné špeciálne mazivá alebo materiály z nehrdzavejúcej ocele.

Často kladené otázky (FAQ)

1. Ktorú sériu krížových valčekových ložísk si mám vybrať: RB, RU alebo CRBH?
Závisí to od vašich montážnych potrieb. Séria RB je ideálny pre vysokú presnosť otáčania vnútorného krúžku. séria RU obsahuje integrované krúžky s montážnymi otvormi pre najjednoduchšiu inštaláciu a najmenší pôdorys. Séria CRBH ponúka vysokú tuhosť pre otáčanie vnútorného aj vonkajšieho krúžku. V UKL poskytujeme technické výkresy pre všetky série, aby sme zaistili dokonalé prispôsobenie sa vášmu dizajnu.

2. Môže jedno krížové valčekové ložisko nahradiť viacero tradičných ložísk?
áno. Vďaka konštrukcii obežnej dráhy v tvare V zvláda jedno krížové valčekové ložisko súčasne radiálne, axiálne a momentové zaťaženie. To vám umožní nahradiť nastavenie s dvoma ložiskami, čím sa zníži priestor, hmotnosť a náklady na montáž pri zachovaní vynikajúcej tuhosti.

3. Ako UKL zaručuje presné triedy P4 alebo P2?
Celý proces riadime interne v našej továrni Wuxi – od kovania a špecializovaného tepelného spracovania až po CNC presné brúsenie. Každé ložisko prechádza 100% kontrolou hluku, vibrácií a vôle pomocou pokročilých testovacích prístrojov, čím sa zaisťuje, že spĺňame mimoriadne vysoké požiadavky globálnych priemyselných odvetví.

4. Ponúkate prispôsobenie pre neštandardné aplikácie?
S 15-ročnými skúsenosťami s OEM/ODM je našou silnou stránkou prispôsobenie. Či už potrebujete špecifické rozmery, materiály z nehrdzavejúcej ocele alebo špecializované mazivá pre vákuové alebo vysokoteplotné prostredie, UKL poskytuje výskum a vývoj a výrobu na mieru, aby vyhovoval vašim presným špecifikáciám.

5. Aký je typický dodací čas pre medzinárodné objednávky?
Štandardné modely sú často na sklade a pripravené na odoslanie 7-10 dní . V prípade výroby na mieru alebo vo veľkom meradle náš integrovaný dodávateľský reťazec zvyčajne dodáva v rámci 30-45 dní . Na podporu našich klientov v Európe, Ázii a na Strednom východe uprednostňujeme rýchlu odozvu.
