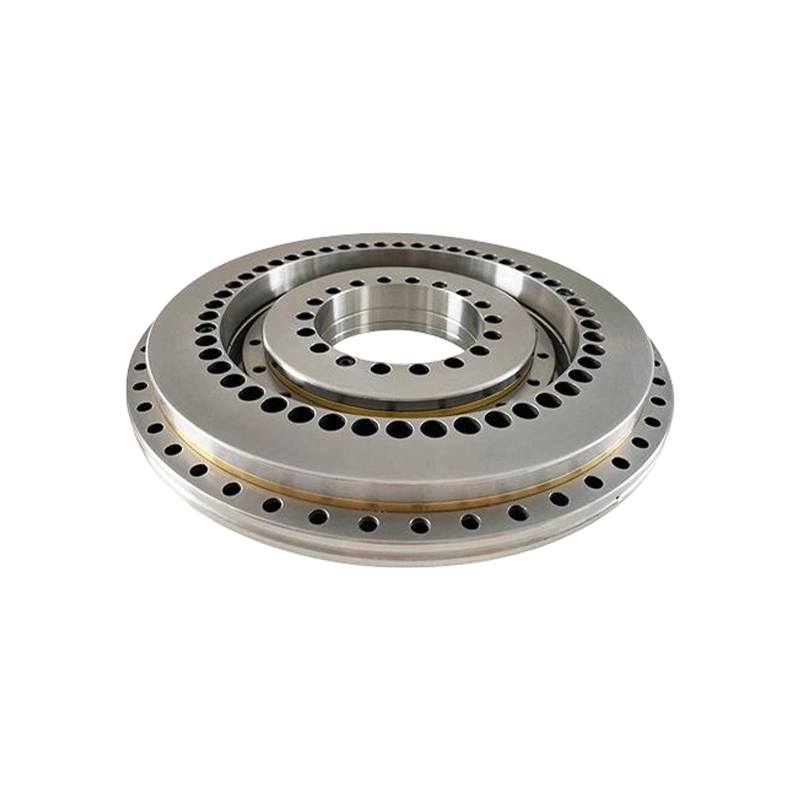

Ložisko na meranie uhla YRTM

Ložisko otočného stola YRTM so systémom merania uhla: Meranie uhlového posunu hrá kľúčovú úlohu v priemyselných aplikáciách, najmä v priemysle obrábacích strojov, kde sa vyžaduje vysoká presnosť pre uhol natočenia obrábaných dielov. To si vyžaduje presné meranie a kontrolu uhlového posunu.

V súčasnosti bežne používané metódy na meranie uhlového posunu zahŕňajú optické snímače a magnetické snímače. Okrem toho, pretože je namontovaný na ložisku ORT, ponúka tento kombinovaný hriadeľ extrémne vysokú presnosť otáčania a dokáže súčasne odolávať axiálnemu zaťaženiu, radiálnemu zaťaženiu a krútiacim momentom. Je veľmi vhodný pre vysoko presné CNC otočné stoly, obrábacie centrá a náročné aplikácie, ako je vedecký výskum a meranie v priemysle obrábacích strojov.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Presné ložisko gramofónu YRT ĎALŠÍ:Vysokorýchlostné presné ložisko YRTS
  • Popis
  • Špecifikácie
  • Kontaktujte nás

Výhody systému merania oceľovej mriežky:
1. Bezkontaktný indukčný snímač, bez opotrebovania
2. Presnosť porovnateľná s optickými kódovačmi, s maximálnou presnosťou ≤2

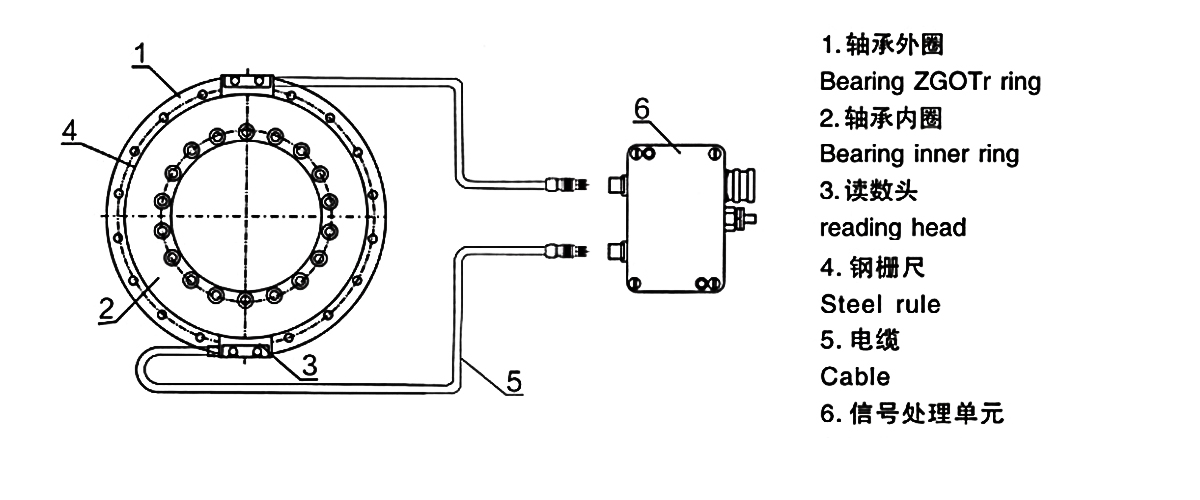

3. Systém merania dvojitej čítacej hlavy umožňuje korekciu radiálnych odchýlok ložiska v reálnom čase
4. Vysoká rýchlosť, vysoký dynamický výkon, vysoké rozlíšenie
5. Žiadne magnetické komponenty, žiadna hysterézna odozva, žiadne nebezpečenstvo demagnetizácie
6. Silná odolnosť voči rušeniu prostredia, stupeň ochrany IP67, odoláva určitému tlaku vody a prachu, necitlivý na akýkoľvek druh znečistenia alebo nečistôt.
7. Kompaktný dizajn rieši problém obmedzeného inštalačného priestoru.
8. Môže vydávať sínusový signál (1VPP) alebo štvorcový signál (TTL), kompatibilný s CNC systémami Siemens a FANUC.

Vlastnosti ložísk otočného stola YRTM so systémom merania uhla:
1. Bezkontaktný indukčný snímač, bez opotrebovania;
2. Presnosť 1. Vysoká presnosť ≤2'' v porovnaní s optickými kódovačmi;
2. Systém merania s dvomi čítacími hlavami umožňuje korekciu radiálnej odchýlky ložiska v reálnom čase;
3. Vysoká rýchlosť, vysoký dynamický výkon a vysoké rozlíšenie;
4. Žiadne magnetické komponenty, žiadna reakcia magnetickej pásky a žiadne riziko demagnetizácie;
5. Silná odolnosť voči rušeniu prostredia, ako sú pevné častice a olej, stupeň ochrany IP67, odoláva určitému tlaku vody, prachotesný a necitlivý na akýkoľvek druh znečistenia alebo nečistôt;
6. Kompaktný dizajn rieši problém obmedzeného inštalačného priestoru;
7. Jednoduchá inštalácia, rýchle nastavenie, výnimočne vysoká odolnosť proti nárazom a vibráciám, dobrá stabilita a vysoká spoľahlivosť.

Aplikácie:

Produkt sa používa hlavne vo vysoko presných CNC obrábacích strojoch, vretenách obrábacích strojov, radaroch, priemyselných robotoch, letectve a iných oblastiach.

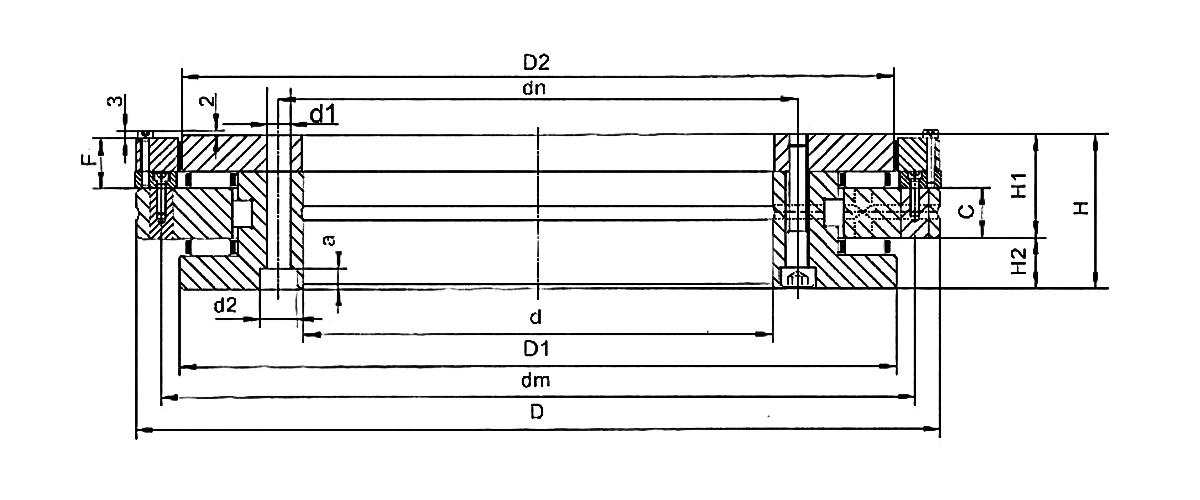

Typ ložiska Celkový rozmer Upevňovacie otvory
d D H H1 H2 C D1 D2 F L dn dm Vnútorný krúžok Vonkajší krúžok
Jednotka: mm d1 d2 a MNOŽSTVO d3 MNOŽSTVO
mm mm
YRTM150 150 240 43* 29 * 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32 * 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273,05/274,42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344,37/343,1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM 460 $ $ 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

Skrutka
spojenie
MNOŽSTVO 		Axiálne radiálne
výbeh 		Pripojte sa
otvory na skrutky 		Smola
t 		Uťahovanie
krútiaci moment
skrutky 		Základné menovité zaťaženie Obmedzené
sped 		Trenie
moment 		Hmotnosť Typ ložiska
Axiálny Radiálny
Dynamickýký Statickéké Dynamickýký Statickéké
Ma Ca Coa Cr Kor Namažte
Mazanie
μm G MNOŽSTVO MNOŽSTVO Xt Nm KN r/min Nm ≈ kg
4 3 M8 3 36 × 10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48 x 7,5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48 x 7,5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36 × 10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36 × 10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48 x 7,5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48 x 7,5° 34 355 2800 200 765 120 70 45 YRTM 460 $ $
