Vo vysokovýkonnom strojárstve je schopnosť zvládať súčasné radiálne a vysoké axiálne zaťaženie prvoradá. Kuželíkové ložiská sú špeciálne navrhnuté na tento účel. Ich jedinečná kužeľová geometria zaisťuje, že valčeky a obežné dráhy sa stretávajú v spoločnom vrchole osi ložiska, čo poskytuje skutočný valivý pohyb a vysokú nosnosť.
Ako vedúci továreň na ložiská a spoločnosť na výrobu ložísk v Číne , UKL Bearing Manufacturing Co., Ltd. (Wuxi) sa špecializuje na presne navrhnuté kužeľové riešenia. Zatiaľ čo niektorí používatelia hľadajú „kuželové guľôčkové ložisko“, je dôležité poznamenať, že sú to technicky valčekové ložiská — použitie kužeľových valčekov namiesto guľôčok na zabezpečenie vynikajúceho kontaktu s vlascom a tuhosti pre najnáročnejšie globálne priemyselné odvetvia.
Mechanika zúženého dizajnu
Konštrukcia kuželíkového ložiska pozostáva zo štyroch vzájomne závislých komponentov: vnútorný krúžok (kužeľ), vonkajší krúžok (pohár), kužeľové valčeky a klietka.
- Kombinovaná nosnosť: Na rozdiel od štandardných guľôčkových ložísk umožňuje kužeľová konštrukcia týmto ložiskám súčasne znášať veľké radiálne a axiálne zaťaženie.
- Nastaviteľnosť: Počas montáže môžu byť kuželíkové ložiská nastavené na špecifickú vôľu alebo predpätie, aby sa optimalizoval výkon a zvýšila tuhosť systému.
- Nízke trenie: Presne skonštruované hlavičky valčekov a povrchové úpravy obežných dráh spoločnosti UKL zaisťujú presné vedenie valčekov veľkým rebrom kužeľa, čím sa minimalizuje teplo a trenie.
Technické konfigurácie a varianty dizajnu
UKL vyrába širokú škálu kuželíkových ložísk, vrátane metrických a palcových veľkostí, aby spĺňali rôzne medzinárodné normy.
| Typ | Konfigurácia | Najlepšie pre | Priemyselné využitie |

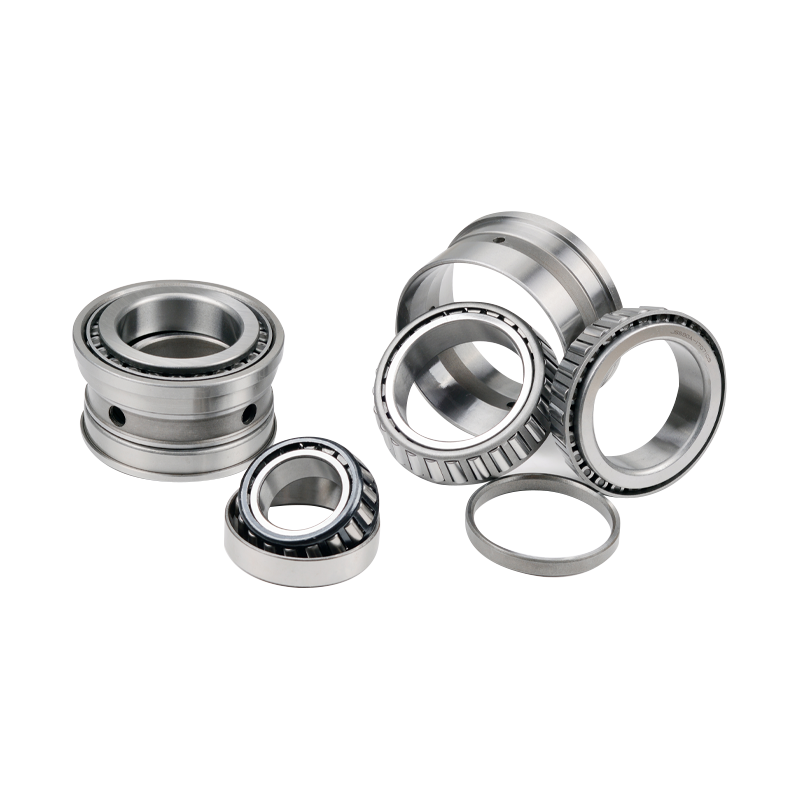

| Jeden riadok | Jeden pohár a jeden kornútok | Kombinované zaťaženie v jednom smere | Automobilové kolesá, prevodovky |
| Zhodné páry | Dve jednoradové ložiská | Veľké obojsmerné axiálne zaťaženie | Vretená obrábacích strojov, pastorky |

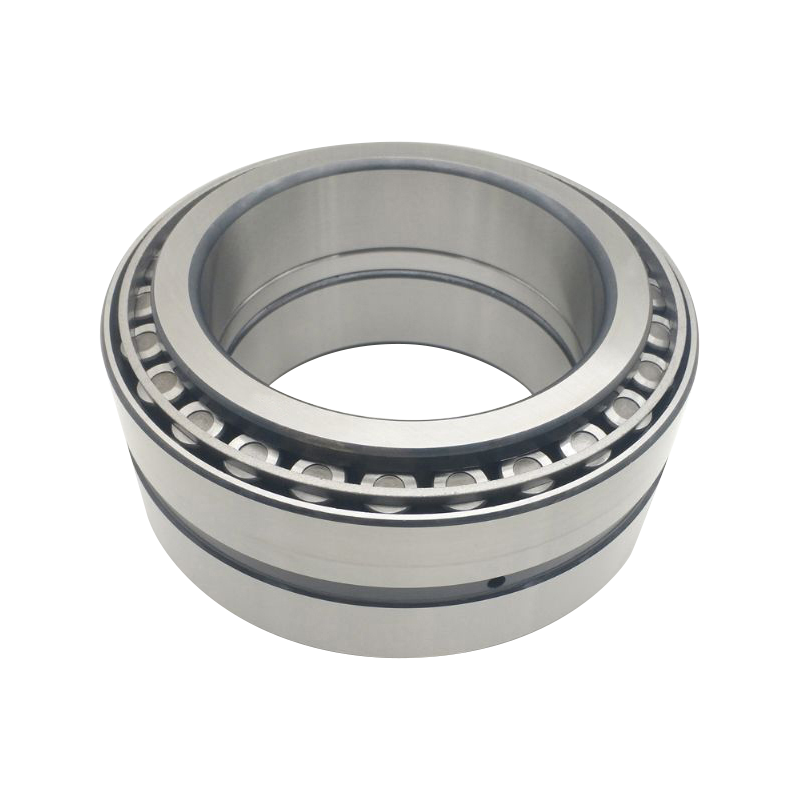

| Dvojitý rad | Jeden dvojitý pohár / dva kornútky | Vysoká radiálna tuhosť a obojsmerná axiálna | Ťažobné zariadenia, kladkostroje |

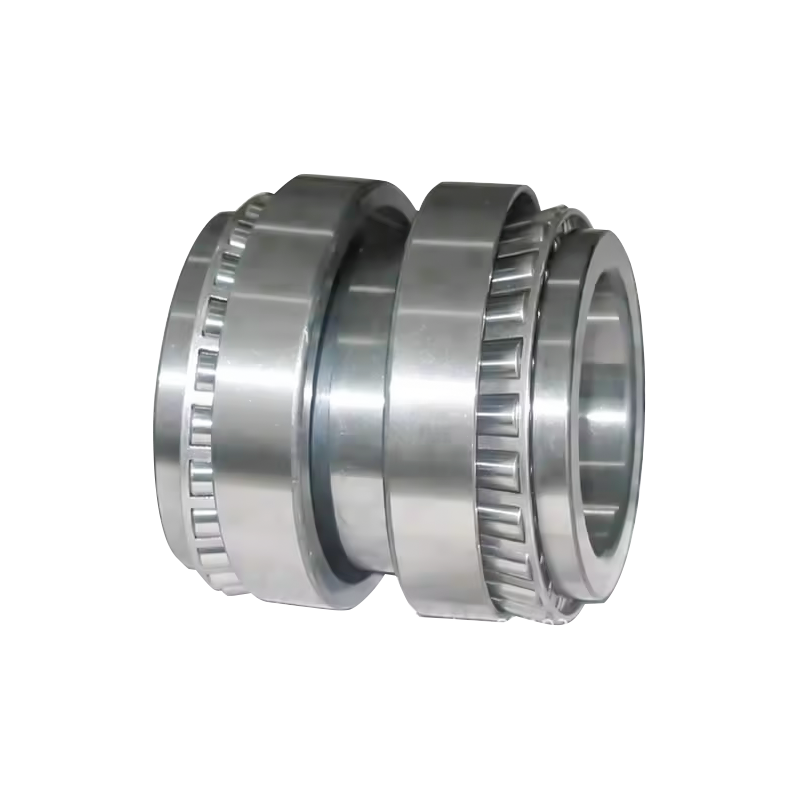

| Štvorradový | Integrovaná vysokovýkonná jednotka | Extrémne radiálne zaťaženie | Valcovne, Ťažké stroje |
Výhoda UKL: Precízna výroba v Číne
Od nášho založenia v roku 2020, UKL Bearing Manufacturing Co., Ltd. sa spojil cez 15 rokov skúseností s exportom OEM / ODM s plne modernizovanou výrobnou základňou na poskytovanie prvotriednych riešení ložísk.
1. Prémiové materiály a dokonalosť kovania
Spoľahlivosť kuželíkového ložiska začína oceľou. Používame vysokočistú ložiskovú oceľ vákuovo odplynenú. Naša integrovaná kovanie a žíhanie Proces zaisťuje hustú, rovnomernú štruktúru zŕn, ktorá je rozhodujúca pre zabránenie únave vo vysoko namáhaných aplikáciách, ako sú automobilové hnacie ústrojenstvo a priemyselné prevodovky.
2. Špecializované tepelné spracovanie pre trvanlivosť
Kuželíkové ložiská často pracujú v drsnom prostredí naplnenom úlomkami. UKL zamestnáva pokročilých tepelné spracovanie techniky na dosiahnutie dokonalej rovnováhy medzi tvrdosťou povrchu a húževnatosťou jadra. Tento prístup „case-hardening“ umožňuje našim ložiskám vydržať nárazové zaťaženie a povrchové otlačenia bez krehkého zlyhania.
3. Vysoko presné brúsenie a profilovanie
Aby sa zabránilo koncentrácii napätia na koncoch valcov, UKL používa CNC brúsenie na vytvorenie a korunový alebo logaritmický profil na valčekoch aj obežných dráhach. To zaisťuje rovnomerné rozloženie zaťaženia a predlžuje životnosť ložiska v podmienkach mierneho nesúososti hriadeľa.
4. Globálne štandardy a flexibilné služby
Obsluhujeme trhy v Európe, Ázii, Afrike a na Strednom východe a ponúkame metrické aj palcové ložiská vyrábané na Presné triedy P6, P5 alebo P4 . Náš tím 200 profesionálov poskytuje flexibilné, prispôsobené služby, čo nám umožňuje rýchlo reagovať na neštandardné požiadavky a požiadavky OEM.
Aplikácie naprieč globálnymi odvetviami
Naše vysokovýkonné kuželíkové ložiská sú dôveryhodnou voľbou pre:
- Automobilový priemysel: Diferenciálne a prevodové systémy a vysokovýkonné náboje kolies.
- Stavebníctvo a ťažba: Koncové prevody, pásové valce a reduktory prevodovky.
- Poľnohospodárstvo: Prevodovky a kolesové zostavy pre traktory a kombajny.
- Priemyselné prevodovky: Podpora hriadeľov s vysokým krútiacim momentom a vysokým zaťažením vo výrobných závodoch.
Často kladené otázky (FAQ)
1. Existuje rozdiel medzi „kuželovým guľôčkovým ložiskom“ a kuželíkovým valčekovým ložiskom?
Pojem „kuželové guľôčkové ložisko“ je bežným nesprávnym pojmom. Z technického hľadiska „guličkové ložiská“ používajú guľové prvky, zatiaľ čo Kuželíkové ložiská použite kužeľové valčeky. Valčekový dizajn je vynikajúci pre náročné aplikácie, pretože poskytuje líniový kontakt a ponúka oveľa vyššiu nosnosť a tuhosť ako guľkové ložiská s bodovým stykom.
2. Prečo sú kuželíkové ložiská zvyčajne inštalované v pároch?
Jednoradové kuželíkové ložisko môže znášať axiálne zaťaženie iba v jednom smere. Tým, že sú inštalované v pároch (zadnou stranou k sebe alebo tvárou v tvár), dokážu zvládnuť axiálne zaťaženie z oboch smerov a poskytujú mimoriadne vysokú rotačnú stabilitu hriadeľa.
3. Ako zabezpečuje UKL presnosť svojich kuželíkových ložísk?
Každé ložisko UKL prechádza prísnou automatizovanou montážou a testovaním. Meriame „odlišnú“ výšku kužeľa a valčekov v miske, aby sme zaistili, že zostava spĺňa prísne rozmerové tolerancie, čím sa zaisťuje jednoduchá inštalácia a konzistentné predpätie pre našich klientov.
4. Môžu byť kuželíkové ložiská použité vo vysokorýchlostných aplikáciách?
Áno, ale vyžadujú presné nastavenie mazania a predpätia. Pre vysokorýchlostné aplikácie odporúčame naše presné triedy P5 alebo P4, ktoré sa vyznačujú optimalizovaným dizajnom klietok (opracovaná mosadz alebo vystužené polyméry) na zníženie odstredivých síl a tvorby tepla.
5. Ponúka UKL palcové kuželíkové ložiská?
Absolútne. Zatiaľ čo mnohí výrobcovia sa zameriavajú iba na metrické veľkosti, naše 15-ročné exportné skúsenosti nám umožnili vybudovať rozsiahly katalóg Ložiská palcovej série na podporu strojov z USA, Spojeného kráľovstva a iných trhov podľa cisárskych noriem. $ $
