331138 AG Štvorradové kuželíkové ložisko

Name: 331138 AG Štvorradové kuželíkové ložisko
Rating: 5 (99 reviews)

Štvorradové kuželíkové ložiská: Aplikácie pre vysoké zaťaženie
Štvorradové kuželíkové ložiská sú špecializovanou konštrukciou, ktorá sa primárne používa na prenos extrémne vysokých radiálnych a čiastočných axiálnych zaťažení. Bežne sa používajú v ťažkých strojoch, ako sú valcovne (napr. štvorvalcové valcovne za tepla, valcovne za studena) a valcovne. Ich konštrukcia obsahuje valčeky usporiadané na štyroch kužeľových vonkajších krúžkoch, čo má za následok vysokú nosnosť a predĺženú životnosť. Okrem toho je možné vopred upraviť úpravu dištančných vložiek (alebo podložiek), aby vyhovovali rôznym prevádzkovým požiadavkám.

Kontaktujte nás

PREDCHÁDZAJÚCI:30202 Jednoradové kuželíkové ložisko ĎALŠÍ:Ložisko XRT060-NT

Popis
Špecifikácie
Kontaktujte nás

Štrukturálne zloženie
· Otvorený typ: Pozostáva z troch vonkajších krúžkov (pohárov), dvoch vnútorných krúžkov (kužeľov), štyroch radov valčekov, dvoch vonkajších rozperiek a jednej vnútornej rozpery.
· Uzavretý typ: Dodáva dva tesniace krúžky k základnej štruktúre otvoreného typu.

Kľúčové vlastnosti
· Vysoká nosnosť: Štvorradové usporiadanie valčekov je navrhnuté tak, aby vydržalo výrazne väčšie radiálne zaťaženie v porovnaní s dvojradovými ložiskami.
· Predĺžená životnosť: Optimalizácia povrchovej úpravy kontaktných plôch valčeka a obežnej dráhy podporuje tvorbu hydrostatického/hydrodynamického mazacieho filmu, ktorý zvyšuje odolnosť proti opotrebovaniu.
· Jednoduchá inštalácia: Typicky poskytuje jednoduché jednoduché uloženie pre väčšiu inštaláciu a odstránenie.
· Nastaviteľná vôľa: Vnútorná vôľa ložiska je buď vopred nastavená, alebo sa dá presne nastaviť pomocou nastavovacích rozperiek, čo zabezpečuje presnosť otáčania a predlžuje životnosť.
· Vysoká spoľahlivosť: Optimalizované tesniace konštrukcie účinné zabraňujú vonkajšej kontaminácii a súbežnej úprave a tvorbe tepla.

Primárna aplikácia
· Valčovacie stolice: Pracovné valce v štvorvalcových valcovniach za tepla a valcovniach za studena atď.
· Kvitnúce mlyny: Používa sa v oceliarskom priemysle na operácie blokovania a brambovania.
· Ťažké stroje: Ako napríklad ťažobné zariadenia.

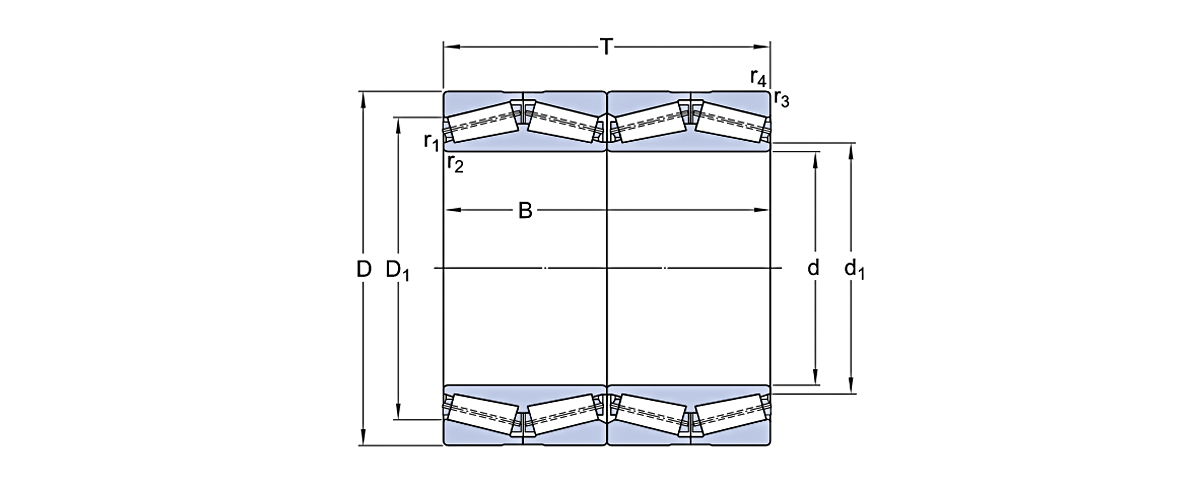

Základné rozmery				Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery				Dynamický	Statické	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
139.7	200.025	157.162	160.34	160.34					331138 AG Ložisko
177.8	247.65	192.088	192.088	192.088					331480 G Ložisko
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Ložisko
198.438	284.162	225.425	225.425	225.425					Ložisko BT4-0027 AG/HA1
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Ložisko
206.375	282.575	190.5	190.5	190.5					Ložisko BT4-0021 G/HA1
220	295	315	315	315					BT4-0035 E8/C355 Ložisko
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 Ložisko
240	338	248	248	248					Ložisko BT4-0020/HA1
241.478	349.148	228.6	228.6	228.6					330782 AG Ložisko
244.475	327.025	193.675	193.675	193.675					330862 B Ložisko
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 Ložisko
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Ložisko
266.7	355.6	230.188	228.6	228.6					BT4B 328209 G/HA1C455 Ložisko
269.875	381	282.575	282.575	282.575					BT4B 331168 B Ložisko
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Ložisko
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Ložisko
279.578	380.898	244.475	244.475	244.475					330540 AG Ložisko
280	406.4	298.45	298.45	298.45					Ložisko BT4-0026 A/PEX
285.75	380.898	244.475	244.475	244.475					330337 AG Ložisko
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Ložisko
288.925	406.4	298.45	292.45	292.45					Ložisko BT4B 331452 G/HA1
292.1	422.275	269.875	269.875	269.875					Ložisko BT4B 331968 BG/HA1
304.648	438.048	280.99	279.4	279.4					331492 Ložisko
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 Ložisko
304.902	412.648	266.7	266.7	266.7					330758 BG Ložisko
304.902	412.648	266.7	266.7	266.7					Ložisko BT4-0004 G/HA1
310	430	310	310	310					Ložisko BT4-8093 G/HA1VA901
317.5	422.275	269.875	269.875	269.875					330870 BG Ložisko
317.5	447.675	327.025	327.025	327.025					Ložisko BT4B 331161 AG/HA4

Základné rozmery				Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery				dynamickýkýkýký	statickékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
317.5	447.675	327.025	327.025	327.025					Ložisko BT4B 331161 BG/HA1
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 Ložisko
330.2	444.5	301.625	301.625	301.625					Ložisko BT4B 332647 G/HA1
330.302	438.023	247.65	254	254					Ložisko BT4-8113 E2/C500
333.375	469.9	342.9	342.9	342.9					331381 Ložisko
343.052	457.098	254	254	254					BT4-8160 E8/C475 Ložisko
343.052	457.098	254	254	254					Ložisko BT4-8160 E81/C400
343.052	457.098	254	254	254					BT4-8160 E81/C475 Ložisko
343.052	457.098	254	254	254					BT4B 328817 E1/C475 Ložisko
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 Ložisko
346.075	488.95	358.775	358.775	358.775					Ložisko BT4B 331228 G/HA1C200
347.662	469.9	292.1	292.1	292.1					331092 A Ložisko
347.662	469.9	292.1	292.1	292.1					Ložisko BT4-8070 G/HA1VA901
355.6	488.95	317.5	317.5	317.5					331271 Ložisko
355.6	482.6	265.113	269.875	269.875					Ložisko BT4-8162 E8/C480
355.6	482.6	265.113	269.875	269.875					Ložisko BT4-8162 E81/C480
355.6	482.6	265.113	269.875	269.875					Ložisko BT4B 328870 EX1/C300
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 Ložisko
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 Ložisko
360	510	380	380	380					332059 Ložisko
368.3	523.875	382.588	382.588	382.588					331159 A Ložisko
380	560	390	360	360					Ložisko BT4-8033 G/HA1
380	540	300	300	300					Ložisko BT4-8086 G/HA1
384.175	546.1	400.05	400.05	400.05					331149 E/C675 Ložisko
384.175	546.1	400.05	400.05	400.05					Ložisko BT4-8025 G/HA1C300VA903
384.175	546.1	400.05	400.05	400.05					Ložisko BT4B 334128/HA1
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 Ložisko
395	545	268	288.9	288.9					BT4B 332824 E/C475 Ložisko
395	545	268	288.9	288.9					Ložisko BT4B 332824/HA1
400	600	308	308	308					Ložisko BT4-8147 G/HA1

Základné rozmery				Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery				dynamickýkýkýký	statickékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
406.4	562	381	381	381					BT4-8126 E1/C575 Ložisko
406.4	546.1	288.925	288.925	288.925					Ložisko BT4-8161 E8/C500
406.4	546.1	288.925	288.925	288.925					Ložisko BT4-8161 E81/C500
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Ložisko
406.4	565.15	381	381	381					Ložisko BT4B 331347 AG/HA1
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Ložisko
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 Ložisko
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 Ložisko
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 Ložisko
431.8	571.5	400	400	400					Ložisko BT4-8067 G/HA1VA902
431.8	571.5	336.55	336.55	336.55					Ložisko BT4B 331226 AG/HA1
431.8	571.5	336.55	336.55	336.55					Ložisko BT4B 331226 BG/HA1
431.8	571.5	336.55	336.55	336.55					Ložisko BT4B 331226/HA1
431.8	635	440	355.6	355.6					Ložisko BT4B 334019 G/HA1
440	650	353.5	353.5	353.5					332313 Ložisko
440	580	360	360	360					Ložisko BT4-8124 E/C550
440	650	353.5	353.5	353.5					BT4B 328944 G/HA1VA901 Ložisko
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Ložisko
447.675	635	463.55	463.55	463.55					330608 C Ložisko
450	595	404	404	404					Ložisko BT4-8044 G/HA1VA902
450	595	368	368	368					BT4-8173 E8/C725 Ložisko
450	595	368	368	368					BT4-8173 E81/C725 Ložisko
450	595	404	404	404					Ložisko BT4B 328365 EX/C725
450	595	368	368	368					BT4B 332773 E/C725 Ložisko
457.2	596.9	276.225	279.4	279.4					331169 BG Ložisko
457.2	596.9	276.225	279.4	279.4					331169 E/C500 Ložisko
457.2	606	381	381	381					BT4-8125 E1/C725 Ložisko
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Ložisko
460	610	360	360	360					Ložisko BT4-8111 E2/C725
460	610	360	360	360					BT4B 331977 E/C725 Ložisko

Základné rozmery				Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery				dynamickýkýkýký	statickékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
460	625	421	421	421					Ložisko BT4B 332502/HA1
475	600	368	368	368					BT4B 328913 BG/HA1C555 Ložisko
479.425	679.45	495.3	495.3	495.3					330886 B Ložisko
482.6	615.95	330.2	330.2	330.2					332096 E/C725 Ložisko
482.6	615.95	330.2	330.2	330.2					Ložisko BT4-8163 E8/C725
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 Ložisko
482.6	615.95	330.2	330.2	330.2					Ložisko BT4-8163 E8A/C725
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 Ložisko
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Ložisko
489.026	634.873	320.675	320.675	320.675					331090 E/C700 Ložisko
490	625	385	385	385					Ložisko BT4-8135 E/C750
500	670	400.05	387.35	387.35					Ložisko BT4-8056 G/HA1
501.65	711.2	520.7	520.7	520.7					331081 A Ložisko
510	655	377	379	379					BT4-8167 E8/C775 Ložisko
510	655	377	379	379					BT4-8167 E81/C775 Ložisko
520.7	736.6	400.05	400.05	400.05					Ložisko BT4B 331243 A/HA1
530	680	440	440	440					Ložisko BT4-8043 G/HA1
540	690	400	400	400					331978 BG Ložisko
540	690	400	400	400					Ložisko BT4-8108 E/C625
558.8	736.6	322.265	322.268	322.268					331165 A Ložisko
558.8	736.6	322.265	322.268	322.268					331165 AG Ložisko
558.8	736.6	455.612	457.2	457.2					Ložisko BT4-8022 G/HA1VA919
558.8	736.6	409.575	409.575	409.575					Ložisko BT4B 330993 AG/HA1
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 Ložisko
560	700	405	405	405					Ložisko BT4-8153 E/C775
560	920	618	618	618					Ložisko BT4B 328509/HA4
571.5	812.8	593.725	593.725	593.725					Ložisko BT4B 332666/HA1
584.2	762	396.875	401.638	401.638					331148 A Ložisko
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 Ložisko
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Ložisko

Základné rozmery				Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery				dynamickýkýkýký	statickékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
585.788	771.525	479.425	479.425	479.425					Ložisko BT4B 331093 BG/HA1
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 Ložisko
603.25	857.25	622.3	622.3	622.3					331625 Ložisko
603.25	857.25	622.3	622.3	622.3					BT4B 331625 E/C800 Ložisko
609.6	787.4	361.95	361.95	361.95					331175 A Ložisko
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Ložisko
609.6	813.562	479.425	479.425	479.425					331925 Ložisko
609.6	787.4	361.95	361.95	361.95					BT4B 328871 G/HA1VA901 Ložisko
620	800	363.5	363.5	363.5					Ložisko BT4B 328510/HA1
625	815	480	480	480					Ložisko BT4-8031 E/C800
625	815	600	600	600					Ložisko BT4-8137 G/HA1
650	1030	560	560	560					Ložisko BT4B 332827 AG/HA1
660	1070	648.002	648.002	648.002					Ložisko BT4B 332833 G/HA4
660.4	812.8	365.125	365.125	365.125					331190 Ložisko
660.4	812.8	365.125	365.125	365.125					Ložisko BT4B 331190 BG/HA1
676	910	620	620	620					Ložisko BT4B 332906/HA4
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Ložisko
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 Ložisko
680	930	700	700	700					Ložisko BT4B 328349/HA1
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Ložisko
685.8	876	352.425	355.6	355.6					Ložisko BT4B 331089 CG/HA1
708.025	930.275	565.15	565.15	565.15					Ložisko BT4-8109 E1/C800
708.025	930.275	565.15	565.15	565.15					Ložisko BT4B 332098 A/HA4
710	900	410	410	410					331351 Ložisko
710	900	410	410	410					Ložisko BT4B 331351 BG/HA1
710	900	410	410	410					BT4B 331351 E/C775 Ložisko
711.2	914.4	390	390	390					Ložisko BT4-8139 G/HA1
717.55	946.15	565.15	565.15	565.15					332244 Ložisko
717.55	946.15	565.15	565.15	565.15					Ložisko BT4-8069 G/HA1VA901
730.25	1035.05	755.65	755.65	755.65					330803 A Ložisko

Základné rozmery				Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery				dynamickýkýkýký	statickékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
750	950	410	410	410					Ložisko BT4-8048 E/C725
750	1130	690	690	690					Ložisko BT4B 328376/HA4
785	1010	600	600	600					Ložisko BT4-8121 E/C600
825.5	1168.4	844.55	844.55	844.55					Ložisko BT4B 331066 A/HA4
863.6	1219.1	876.3	889	889					Ložisko BT4B 330742 A/HA4
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 Ložisko
877.888	1220	844.55	844.55	844.55					Ložisko BT4B 332981/HA4
938.212	1270	825.5	825.5	825.5					330726 A Ložisko
1001	1360	800	800	800					Ložisko BT4B 334031 AG/HA4
1001	1360	800	800	800					Ložisko BT4B 334031/HA4C1800
1070.001	1399.997	889.762	889.762	889.762					Ložisko BT4B 328100/HA4
1300	1720	840	840	840					Ložisko BT4-8150 G/HA4
287.5	440	330.3	284	284					Ložisko BT4B 332997 B/HA1
287.5	440	330.3	284	284					Ložisko BT4B 332997/HA1
368.294	523.875	411.162	366.712	366.712					Ložisko BT4B 334056 B/HA1
384.175	546.1	437.96	384.175	384.175					Ložisko BT4B 334048/HA1
391.071	550	428.625	384.175	384.175					Ložisko BT4B 328305/HA1
400	540	330	295	295					332297 Ložisko
400	540	295	330	330					Ložisko BT4-8050/HA1
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Ložisko
415.925	590.55	479.96	419.1	419.1					Ložisko BT4B 334047/HA1
431.8	571.5	366.713	320.675	320.675					331999 Ložisko
450	595	388	352	352					Ložisko BT4-8053/HA1
482.6	647.7	436.5	401.638	401.638					Ložisko BT4-8052/HA1
555.233	761.873	692.15	536.575	536.575					Ložisko BT4B 334125/HA1
770	1040	800	650	650					Ložisko BT4B 334099/HA4
872.769	1181.1	714.375	628.65	628.65					Ložisko BT4B 332786/HA4
872.847	1181.1	714.375	628.65	628.65					Ložisko BT4B 328956/HA4

Inžinierstvo budúcnosti pohybu

O UKL

Spoločnosť UKL Bearing Manufacturing Co., Ltd. (Wuxi) bola založená v roku 2020 Čína 331138 AG Štvorradové kuželíkové ložisko dodávatelia a OEM/ODM 331138 AG Štvorradové kuželíkové ložisko spoločnosť, integrovaný priemyselný a obchodný podnik zameraný na presnú výrobu, kombinujúci výskum a vývoj, výrobu a predaj.
Spoločnosť sa špecializuje na vysoko výkonné ložiskové riešenia a poskytuje technickú podporu globálnym priemyselným odvetviam s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť.

S viac ako 200 kvalifikovanými odborníkmi a plne modernizovanou výrobnou základňou pokrývajú zariadenia UKL celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovanú montáž.
Využívajúc viac ako 15-ročné skúsenosti s OEM/ODM exportom, UKL rýchlo reaguje na potreby zákazníkov a ponúka flexibilné a prispôsobené služby pre klientov v Európe, Ázii, Afrike a na Strednom východe.

Viac o nás Ukl Bearing Manufacturing Co.,Ltd

0+

rokov

Skúsenosti v odbore
0+

Modelová rozmanitosť
0+

Počet zamestnancov
0

$

Ročná exportná hodnota

Certifikát cti

Správy

Ako vybrať ložiská ZKLDF100 pre vysokorýchlostné otočné stoly: Rozmery, nosnosť a montážny návod
08 Oct, 2026
V oblasti presného riadenia pohybu je po ložiskách, ktoré dokážu dosiahnuť súčasne axiálne, radiálne a naklápacie momenty, neúprosný. The Ložiská ZKLDF100 predstavujú špecializovanú t...

ČÍTAŤ VIAC
Čo robí krížové valčekové ložisko XSU080168 priemyselným štandardom pre presné rotačné aplikácie?
01 Oct, 2026
Pochopenie krížového valčekového ložiska XSU080168 Keď sa presnosť, tuhosť a momentová zaťažiteľnosť zbližujú, XSU080168 sa stáva kritickým komponentom v rotačných strojoch. Tento t...

ČÍTAŤ VIAC
Ložiská RB2508 pre ramená robota: Umožňujú presný pohyb a predĺženú životnosť
24 Sep, 2026
Prečo kĺby robota viac ako štandardné ložisko Kĺby robotov fungujú pod unikátnou kombináciou obmedzení. Musia byť ľahké, no zároveň dostatočne pevné, aby dokázali deformovať pri zaťažení. ...

ČÍTAŤ VIAC
Čo robí ložisko SI5TK ideálnym bezúdržbovým riešením pre miniatúrne spojenia?
17 Sep, 2026
Pochopenie ložiska SI5TK v systémoch presného pohybu Keďi a špecialisti na nákup hľadajú kompaktný, samomazací koniec tyče, ktorý pokračuje potrebu neustáleho mazania, Ložisko SI5TK ...

ČÍTAŤ VIAC
