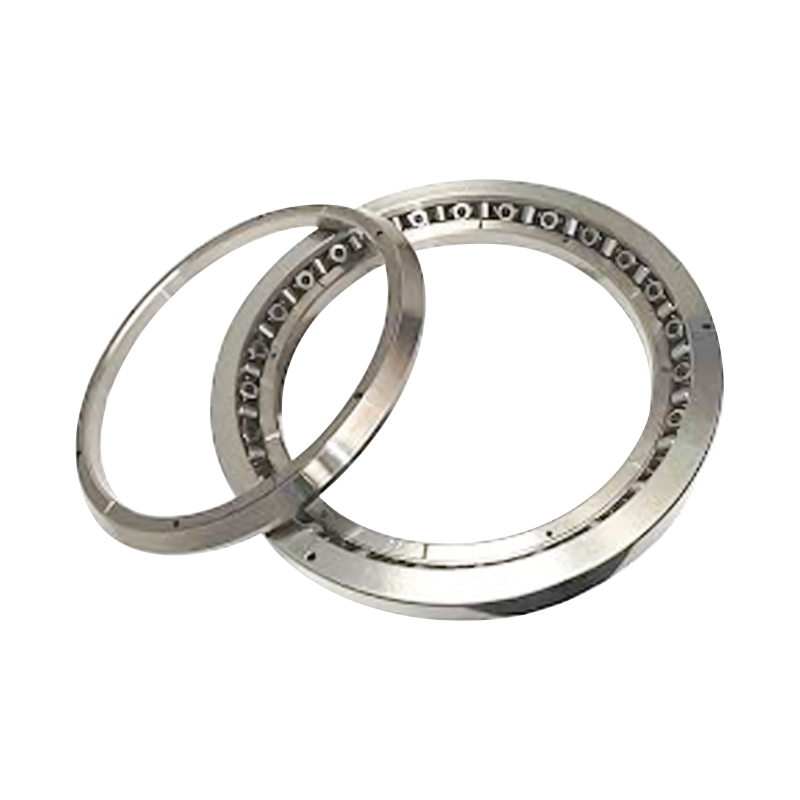

Typ JXR (skrížené kuželíkové ložisko)

Domov / Ložisko / Ložiská robotov / Typ JXR (skrížené kuželíkové ložisko)

Typ JXR (skrížené kuželíkové ložisko)

Toto ložisko obsahuje dve sady obežných dráh a valčekov skombinovaných v pravom uhle, pričom valčeky sú usporiadané v striedajúcom sa krížovom vzore. Výška prierezu ložiska je podobná ako pri jednoradovej nosnej konštrukcii, čím sa šetrí montážny priestor a materiál puzdra. Veľký uhol kužeľa a kužeľovitý geometrický dizajn umožňujú celkovému ložiskovému systému efektívneho riadenia rozpätie, ktoré je niekoľkonásobkom šírky samotného ložiska. Prekrížené kužeľové valce sú schopné prispôsobiť sa vysokým krútiacim momentom (krútiaci moment nakláňania).

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Typ RA (vonkajší krúžok segmentovaný, vnútorný krúžok na otáčanie) ĎALŠÍ:Robotické krížové valčekové ložisko RB2508
  • Popis
  • Špecifikácie
  • Kontaktujte nás

Štrukturálne vlastnosti
Typ JXR ponúka kompaktnú štruktúru, vysokú rýchlosť a presnosť. Je schopný súčasne prenášať radiálne zaťaženie, axiálne zaťaženie a krútiaci moment (krútiaci moment). Okrem toho sa môže pochváliť výhodami vysokej rýchlosti otáčania a úspor miesta a materiálu. Tieto z neho sú ideálne pre presné vlastnosti aplikácie, ako sú vysokorýchlostné vertikálne brúsky, otočné stoly obrábacích strojov a priemyselných robotov.

Rozsah aplikácie
Vhodné na použitie v obrábacích strojoch, vrátane vertikálnych vŕtačiek a stolových brúsok, presných kruhových indexovacích stolov, veľkých valčekových systémov, otočných stolov (otočných platforiem) a priemyselných robotov, medzi iné.

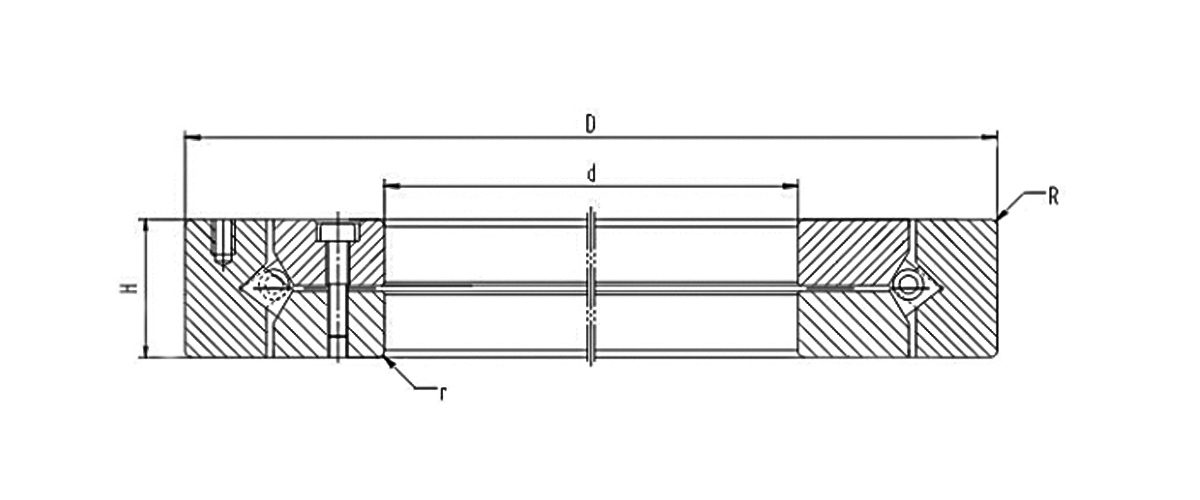

Typ ložiska Vnútorný priemer Vonkajší priemer šírka Skosenie Základná nosnosť (radiálna) Základná nosnosť (axiálna) Obmedzená rýchlosť hmotnosť
d D H R KN KN r/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
