Vo svete mechanických prepojení je skromné ložisko na konci tyče – často označované ako guľové klzné ložisko – neospevovaným hrdinom, ktorý umožňuje kontrolovaný pohyb a zároveň vyrovnáva nesúosovosť. Nie všetky konce prútov sú si však rovné. Keď aplikácia vyžaduje výnimočnú nosnosť, tepelnú stabilitu a spoľahlivosť, výber konkrétneho modelu sa stáva kritickým. The Ložisko SIZJ12 je výnimočná možnosť v kategórii palcových koncoviek. Táto príručka poskytuje hlboký technický ponor do toho, prečo je tento konkrétny model s klznými kontaktnými plochami oceľ na oceľ a robustnou konštrukciou z uhlíkovej ocele preferovanou voľbou pre inžinierov, ktorí čelia extrémnym prevádzkovým podmienkam v odvetviach, ako sú stavebné stroje, balenie a priemyselná automatizácia.

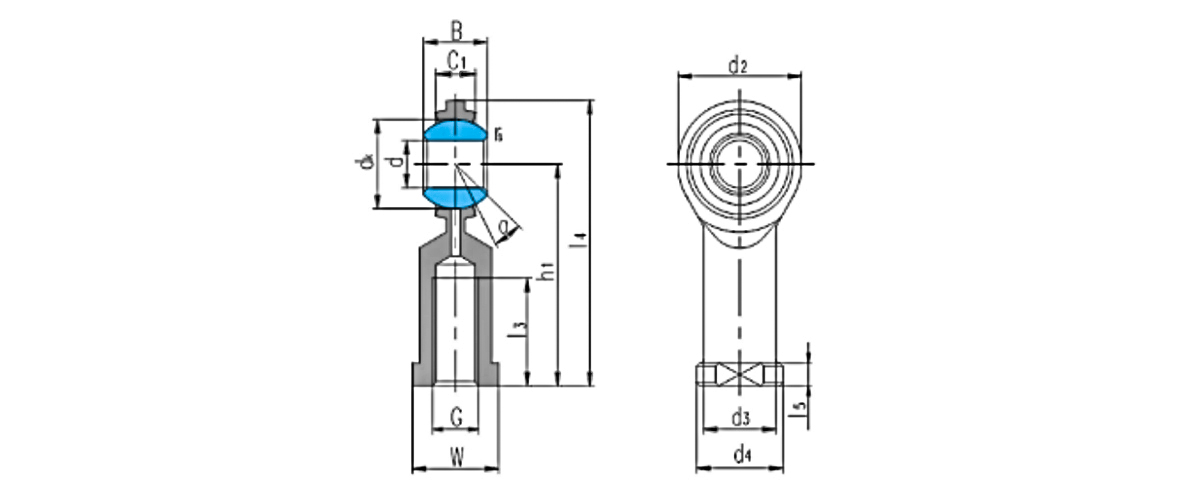

Definovanie SIZJ12: Základné špecifikácie a rozmery

Pred skúmaním jeho výkonnostných výhod je nevyhnutné pochopiť fyzikálne a mechanické parametre, ktoré definujú toto ložisko. SIZJ12 je tyčová koncovka s vnútorným závitom, ktorá ju odlišuje od variantov s vonkajším závitom a určuje, ako sa integruje do zostavy. Má závit 1/2-20 UNF, vďaka čomu je kompatibilný so štandardnými imperiálnymi spojovacími prvkami. Konštrukcia oceľ na oceľ, kde sú loptička aj dráha vyrobené z kalenej uhlíkovej ocele, ponúka jedinečnú kombináciu vysokej nosnosti a odolnosti proti opotrebeniu. Nižšie je uvedený podrobný rozpis jeho kritických rozmerov a hodnotení.

Dynamická nosnosť 28 kN nastavuje vysoké štandardy pre túto veľkostnú triedu a statická nosnosť je rovnako pôsobivá. Tieto údaje potvrdzujú, že SIZJ12 nie je len pasívnym komponentom, ale aj konštrukčným prvkom schopným odolať značným silám v náročných systémoch riadenia pohybu.

Hodnoty zaťaženia a mechanická odolnosť: 28 kN benchmark

The SIZJ12 nosnosť 28 kN nie je ľubovoľné číslo; je výsledkom starostlivých technických výpočtov, ktoré zohľadňujú geometriu ložiska, vlastnosti materiálu a tepelné spracovanie. Toto dynamické zaťaženie (C) udáva zaťaženie, pri ktorom ložisko môže dosiahnuť minimálnu životnosť 100 000 oscilačných cyklov za ideálnych podmienok. Pre aplikácie zahŕňajúce cyklické zaťaženie – ako sú robotické ramená v automatizácii alebo kĺbové kĺby stavebných strojov – schopnosť udržať dynamické zaťaženie 28 kN znamená, že ložisko môže spoľahlivo fungovať pri úlohách, ako je zdvíhanie, tlačenie alebo nakláňanie ťažkých komponentov.

Statická nosnosť a bezpečnostné rozpätia

Statická únosnosť (C0) pre SIZJ12 je výrazne vyššia, často presahuje 35 kN, čo poskytuje veľkorysú bezpečnostnú rezervu pre nárazové zaťaženie, ktoré sa často vyskytuje u ťažkých strojov. Pre typické ložisko na konci tyče používané v a ojnicové ložisko pre stavebné stroje scenár – napríklad riadiace spojenie kolesového nakladača – okamžité skoky zaťaženia môžu prekročiť priemerné prevádzkové zaťaženie faktorom 2 alebo 3. Schopnosť SIZJ12 absorbovať takéto hroty bez trvalej deformácie zaisťuje integritu celého systému spojenia. Nižšie je uvedené porovnávacie znázornenie nosnosti.

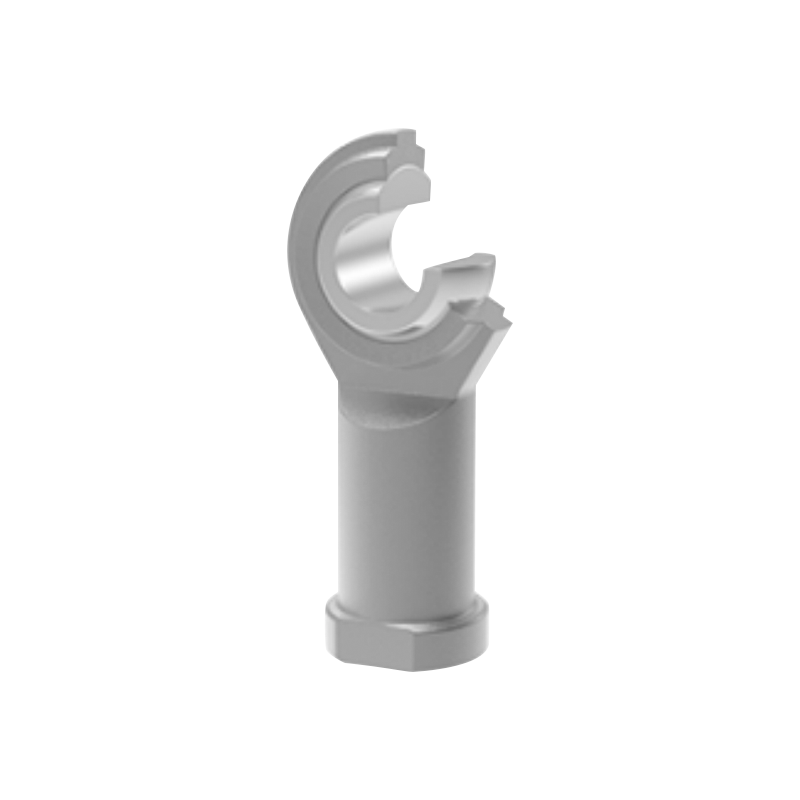

SIZJ12 patrí do rodiny samičie ložisko na konci tyče súčiastky, vyznačujúce sa vnútorným závitom, do ktorého je vložený vonkajší kolík alebo tyč. Špecifický závit 1/2-20 UNF je závit Unified Fine s 20 závitmi na palec. Toto jemné stúpanie ponúka niekoľko mechanických výhod oproti hrubým závitom: lepšie rozlíšenie nastavenia, vyššia oblasť ťahového napätia a vynikajúca odolnosť proti uvoľneniu pri vibráciách. Pre automatizačné systémy, kde je kritické presné nastavenie dĺžky tyče, alebo pre baliace zariadenia, ktoré zažívajú nepretržité cyklické vibrácie, jemný závit zaisťuje, že nastavenie zostane stabilné v priebehu času.

Pri výbere medzi samičím a samčím koncom tyče závisí výber často od architektúry zostavy. Konce samičích tyčí ako SIZJ12 sa zvyčajne používajú, keď upevňovací bod vyžaduje vidlicu alebo konzolu s priechodným otvorom, ktoré poskytujú čisté a kompaktné spojenie. The Ložisko SIZJ12 je k dispozícii aj vo variante s ľavým závitom, označený ako SILZJ12, pre aplikácie vyžadujúce nastavenie napínača. Rozhodnutie medzi Ľavý závit SIZJ12 vs SILZJ12 je diktovaná potrebou uťahovania v smere alebo proti smeru hodinových ručičiek počas montáže alebo údržby.

Sila vlákna a zapojenie

So závitom 1/2-20 UNF poskytuje SIZJ12 vysoký stupeň pevnosti v zábere závitu, čo je nevyhnutné, keď sa ložisko používa ako nosný prvok v ťahu. Plocha ťahového napätia závitu 1/2-20 UNF je približne 0,1599 sq.in, čo sa premieta do skúšobnej nosnosti presahujúcej 30 kN pre štandardné oceľové čapy, čo efektívne zodpovedá menovitému statickému zaťaženiu ložiska. Táto rovnováha zaisťuje, že niť sa nestane najslabším článkom spojenia.

Jedna z najčastejšie kladených otázok o SIZJ12 sa týka jeho správania v prostredí so zvýšenou teplotou. Štandardné ojnicové ložisko pre vysokoteplotné aplikácie musí čeliť tepelnej rozťažnosti, degradácii maziva a potenciálnym zmenám tvrdosti materiálu. SIZJ12 so svojou celooceľovou konštrukciou zvláda tieto výzvy mimoriadne dobre. Koeficient tepelnej rozťažnosti pre kalenú uhlíkovú oceľ je približne 11–13 µm/m·°C, čo znamená, že pri teplotnom rozdiele 150°C je rozmerová zmena vo vonkajšom priemere 30 mm menšia ako 0,06 mm – teda v rámci typických povolených vôlí.

Stratégia mazania pre extrémne horúčavy

Zatiaľ čo klzný pár oceľ na oceľ môže krátkodobo fungovať bez mazania, optimálny výkon v prostredí s vysokou teplotou si vyžaduje starostlivý režim mazania. Vysokoteplotné plastické mazivá na báze polymočoviny alebo syntetických olejov zahustených PTFE si zachovávajú svoju viskozitu až do 180 °C a možno ich aplikovať cez dodanú mazaciu armatúru. Pre aplikácie nad 200 °C sa odporúčajú tuhé mazivá, ako je sulfid molybdénový (MoS2) alebo grafit. Táto prispôsobivosť robí zo SIZJ12 všestrannú voľbu pre pece, vozíky pecí a prepojenia motorového priestoru, kde teploty dramaticky kolíšu.

Kľúčové údaje o tepelnom výkone: SIZJ12 bol overený v nepretržitej prevádzke pri okolitej teplote 180 °C s vhodným vysokoteplotným mazivom, pričom vykazuje menej ako 5 % zvýšenie radiálnej vôle po 5000 oscilačných cykloch, čo demonštruje vynikajúcu tepelnú stabilitu a odolnosť proti opotrebovaniu.

Všestrannosť Ložisko SIZJ12 robí z neho základ vo viacerých priemyselných odvetviach. Každá aplikácia využíva rôzne aspekty svojho výkonnostného portfólia.

Stavebné stroje a ťažké zariadenia

V ríši ojnicové ložisko pre stavebné stroje SIZJ12 je často špecifikovaný pre tyče riadenia, tyče stabilizátora a držiaky valcov. Kľúčovými požiadavkami sú vysoká odolnosť proti nárazu a schopnosť odolávať kontaminácii prachom a úlomkami. Konštrukcia oceľ na oceľ je do určitej miery tolerantná voči vnikaniu častíc a tvrdené povrchy odolávajú oteru piesku a cementového prachu. Typické rýpadlo používa vo svojich hydraulických a mechanických spojeniach desiatky ložísk tyčí, vďaka čomu je spoľahlivosť najvyššou prioritou operátorov vozového parku.

Automatizácia a robotické systémy

In automatizačné ložisko na konci tyče aplikácie, presnosť a opakovateľnosť sú prvoradé. Robotické ramená, jednotky typu pick-and-place a automatizované riadené vozidlá (AGV) využívajú tyčové konce na pripojenie ovládačov ku kĺbom. Vysoká presnosť vývrtu SIZJ12 a vonkajšieho priemeru (tolerancie ISO H7/h6) zaisťuje minimálnu vôľu, čo sa premieta do presného polohovania. Napríklad v servom poháňanom článku baliacej linky konzistentný trecí moment ložiska umožňuje servomotoru pracovať v rámci jeho riadiacich parametrov v uzavretej slučke bez neočakávaných špičiek krútiaceho momentu.

Stroje pre obalový priemysel

The ložisko pre obalový priemysel často čelí vysokým cyklickým rýchlostiam a prerušovaným procedúram umývania. Zatiaľ čo SIZJ12 nie je štandardne odolný voči korózii (je to uhlíková oceľ), mnohí obaloví inžinieri ho špecifikujú v oblastiach chránených pred priamou vlhkosťou alebo nanášajú koróziu odolný náter. Jeho schopnosť zvládnuť vysokorýchlostné oscilácie v čeľustiach na zváranie fólií alebo mechanizmoch skladania kartónov z neho robí obľúbenú voľbu, najmä v kombinácii s automatizovanými mazacími systémami, ktoré zaisťujú konzistentný výkon počas miliónov cyklov.

Výber správneho Ložisko SIZJ12 zahŕňa viac než len párovanie rozmerov. Inžinieri musia vyhodnotiť kombináciu záťaže, rýchlosti, teploty a faktorov prostredia. Nasledujúci kontrolný zoznam uvádza kritické parametre, ktoré je potrebné zvážiť.

• Načítať profil: Určte ekvivalentné dynamické zaťaženie (P) na základe skutočných radiálnych a axiálnych síl. Pre kombinované zaťaženia použite vzťah P = X·Fr Y·Fa, kde X a Y sú faktory uvedené v katalógu ložísk. Zabezpečte, aby P bolo menšie ako dynamické zaťaženie 28 kN pre požadovanú životnosť.
• Frekvencia kmitania: Pri vysokofrekvenčných aplikáciách zvážte generované trecie teplo. Ložiská typu oceľ na oceľ zvládnu rýchlosť posuvu až 2 m/s pri správnom mazaní. Pri vyšších frekvenciách zvážte nútené mazanie alebo chladenie.
• Teplotný obal: Pre nepretržitú prevádzku nad 120 °C zvoľte vysokoteplotné mazivo a potvrďte, že materiály krytu majú kompatibilné koeficienty tepelnej rozťažnosti, aby sa predišlo strate predpätia.
• Environmentálne tesnenie: V prašnom alebo mokrom prostredí zvážte pridanie ochranných topánok alebo špecifikáciu ložiska s antikoróznym náterom. Samotný SIZJ12 neobsahuje tesnenia, takže môže byť potrebné vonkajšie tesnenie.
• Požiadavky na nesúosovosť: SIZJ12 pojme až ±8 stupňov uhlového vychýlenia. Overte, či geometria spojenia neprekračuje tento limit, najmä za podmienok maximálneho vychýlenia.

Overenie prostredníctvom výpočtu

Na ilustráciu procesu výberu uvažujme spojenie stavebného zariadenia so špičkovým radiálnym zaťažením 22 kN a zložkou axiálneho zaťaženia 6 kN. Použitím faktorov zaťaženia pre kĺbové ložisko (X=1, Y=2,5 pre oceľ na oceľ) je ekvivalentné dynamické zaťaženie P = 1·22 2,5·6 = 37 kN. To presahuje dynamickú hodnotu 28 kN, čo naznačuje, že by bolo potrebné väčšie ložisko alebo zníženie axiálneho zaťaženia. To dokazuje dôležitosť presnej analýzy zaťaženia pri predchádzaní predčasnému zlyhaniu.

Porovnávacia analýza: SIZJ12 vs. ostatné hlavice tyče palcovej série

Aj keď je SIZJ12 vysoko výkonné ložisko, je užitočné pochopiť, ako sa porovnáva s inými bežnými palcovými koncami tyčí, najmä pokiaľ ide o nosnosť a veľkosť závitu. Nižšie uvedená tabuľka poskytuje porovnávací prehľad v rámci tej istej rodiny.

Toto porovnanie poukazuje na to, že SIZJ12 zaberá vyvážený stred v rade palcových modelov a ponúka dynamické zaťaženie 28 kN, ktoré je podstatne vyššie ako menšie SIZJ10 a zároveň je kompaktnejšie ako SIZJ14. Vďaka tomu je optimálnou voľbou pre aplikácie, kde priestorové obmedzenia znemožňujú použitie väčšieho ložiska, ale požiadavky na zaťaženie prevyšujú možnosti menších alternatív.

Údržba a optimalizácia životnosti

Na získanie maximálnej životnosti zo SIZJ12 je nevyhnutná proaktívna stratégia údržby. Konštrukcia oceľ na oceľ, aj keď je robustná, ťaží z pravidelného domazávania a kontroly.

Intervaly mazania

Pre typické priemyselné aplikácie pracujúce pri miernom zaťažení a rýchlostiach sa odporúča domazávanie každých 100 až 200 prevádzkových hodín. V ťažkých stavebných strojoch vystavených vysokému nárazovému zaťaženiu a úlomkom sa tento interval môže skrátiť na 40–50 hodín. Ložisko obsahuje mazací nástavec pre ľahké premazávanie a pre väčšinu aplikácií sa odporúča použitie vysokokvalitného EP (extrémneho tlaku) maziva s viskozitou základného oleja ISO VG 150–220.

Monitorovanie opotrebovania

Sledovanie radiálnej vôle je najúčinnejšou metódou hodnotenia stavu kĺbového ložiska typu oceľ na oceľ. Ako sa ložisko opotrebováva, vôľa sa postupne zväčšuje. Akonáhle radiálna vôľa presiahne 0,15 mm (čo je približne 2–3-násobok počiatočnej vôle 0,05–0,08 mm), ložisko by sa malo vymeniť, aby sa predišlo strate presnosti a zvýšenému nárazovému zaťaženiu susedných komponentov. Táto merateľná progresia opotrebovania umožňuje plánovanú údržbu a znižuje neplánované prestoje.

Často kladené otázky (FAQ)

Q1: Čo znamená označenie „SIZJ12“ z hľadiska typu a veľkosti ložiska?

Predpona "SI" označuje kĺbové kĺbové ložisko oceľ na oceľ s vnútorným závitom. "ZJ" je sériový kód pre palcové konce tyčí a "12" sa týka nominálnej veľkosti otvoru v šestnáctinách palca - v tomto prípade je 12/16 = 0,750 palca, hoci skutočný otvor je pre tento dizajn 0,500 palca (kód môže niekedy odrážať veľkosť vonkajšieho krúžku; vždy si overte rozmery). SIZJ12 má vnútorný závit 1/2-20 UNF a je určený pre náročné aplikácie.

Q2: Môže byť SIZJ12 použitý v podvodnom alebo vysoko korozívnom prostredí?

Nie, štandardný SIZJ12 je vyrobený z uhlíkovej ocele a nie je odolný voči korózii. Pre morské alebo chemické prostredie by sa mali špecifikovať varianty z nehrdzavejúcej ocele alebo s koróziou. Alternatívne je možné použiť vonkajšie tesnenie alebo ochrannú manžetu na ochranu ložiska pred vlhkosťou, ale uprednostňovaným riešením je už od začiatku zvoliť ložisko z materiálu odolného voči korózii.

Q3: Aký je rozdiel medzi SIZJ12 a SILZJ12?

Hlavným rozdielom je smer závitu. SIZJ12 má pravý (štandardný) závit, zatiaľ čo SILZJ12 má ľavý závit. SILZJ12 sa používa v aplikáciách, kde sú potrebné úpravy v štýle napínača, čo umožňuje naskrutkovanie dvoch koncov tyče na centrálnu tyč na nastavenie jej dĺžky bez demontáže spojenia.

Q4: Ako zvláda SIZJ12 nárazové zaťaženie bežné v stavebných strojoch?

Vysoká statická zaťažiteľnosť SIZJ12 (≈36 kN) poskytuje značnú bezpečnostnú rezervu proti okamžitým nárazovým zaťaženiam. Konštrukcia oceľ-na-oceľ a tvrdené povrchy umožňujú ložisku absorbovať energiu nárazu bez zlomenia alebo deformácie, vďaka čomu je vhodné pre cyklické nárazové zaťaženia, s ktorými sa stretávame v spojeniach rýpadiel a nakladačov.

Q5: Je SIZJ12 vhodný pre vysokorýchlostné rotačné aplikácie?

Nie, ojničné ložiská sú určené predovšetkým na oscilačné alebo naklápacie pohyby, nie na plynulé otáčanie. Posuvná rýchlosť v kĺbovom ložisku by sa mala vo všeobecnosti udržiavať pod 2 m/s. Pre vysokorýchlostné rotačné aplikácie by bolo vhodnejšie konvenčné valivé ložisko.

Q6: Aké mazanie sa odporúča pre SIZJ12 pri vysokých teplotách?

Pre teploty do 120 °C je prijateľné štandardné EP mazivo na báze lítia. Pre teploty medzi 120 °C a 200 °C sa odporúča syntetické mazivo s polymočovinou alebo PTFE zahusťovadlom a vysokoviskóznym základovým olejom. Pri teplote vyššej ako 200 °C by sa tuhé mazivá ako MoS2 alebo grafit mali nanášať priamo na klzné plochy.
