Ložiská RB2508 pre ramená robota: Sprievodca presnosťou a životnosťou

Prečo kĺby robota viac ako štandardné ložisko

Kĺby robotov fungujú pod unikátnou kombináciou obmedzení. Musia byť ľahké, no zároveň dostatočne pevné, aby dokázali deformovať pri zaťažení. Musia sa otáčať s presnosťou na úrovni mikrónov, no musia prežiť tisíce cyklov za deň. A musia fungovať radiálne, axiálne zaťaženie, v stopách nie sú väčšie ako niekoľko centimetrov. Toto je miesto Ložisko RB2508 vstupuje do obrazu.

Ako krížové valčekové ložisko s tenkým prierezom s dierou 25 mm, vonkajším priemerom 41 mm a šírkou iba 8 mm je RB2508 skonštruovaný presne pre tento druh aplikácie s vysokou hustotou a vysokými kolíkmi. Nie je to len komponent; ide o konštrukčné rozhodnutie, ktoré ovplyvňuje opakovateľnosť robota, tepelné správanie a interval údržby. Tento článok skúma technické zdôvodnenie RB2508, jeho štrukturálne výhody, výberové kritériá a ako ho vyhodnotiť pre integráciu ramena robota.

V kĺboch robota nie je ložisko pasívnou súčasťou. Definuje reťazec tuhosti a priamo ovplyvňuje absolútnu presnosť polohovania.

Štrukturálna logika: Prečo skrížené valce prekonávajú konvenčné usporiadania

Tradičné kĺby robotov sa často spoliehajú na kombináciu guľkových ložísk, párov s koshlým stykom alebo kuželíkových ložísk. Každý z nich dobre zvláda obmedzený smer zaťaženia, ale starostlivé nastavenie predpätia a spotrebujú viac axiálneho priestoru. RB2508 ide inou cestou.

Usporiadanie 90-stupňovej V-drážky

V krížovom valčekovom ložisku sú valcové valčeky usporiadané v 90-stupňových intervaloch v drážke tvaru V. Táto orientácia umožňuje jedinému ložisku súčasne absorbovať radiálne zaťaženie, axiálne zaťaženie v oboch smeroch a zaťaženie klopným momentom. Pre kĺb robota to znamená jednoduchší dizajn krytu, menej komponentov a kratší axiálny dizajn.

Vonkajší krúžok rozdelený, vnútorný krúžok integrálny

RB2508 používa delený vonkajší krúžok a jednodielny vnútorný krúžok. Táto konfigurácia je vhodná najmä vtedy, keď je kritická rýchlosť otáčania vnútorného krúžku, čo je bežné v spojoch robotov, kde sa pripája vnútorný krúžok k výstupnej prírube alebo harmonickému pohonu. Delený vonkajší krúžok umožňuje nastavenie predpätia počas montáže, zatiaľ čo integrovaný vnútorný krúžok zachováva kruhovitosť a tuhosť.

Vyvážený tenký prierez, vysoká tuhosť

S dierou 25 mm a šírkou 8 mm je RB2508 klasifikovaný ako ložisko s tenkým prierezom. Ložiská s tenkým prierezom sú náchylné na deformáciu pri nesprávnej manipulácii alebo nemusia, ale ak sú správne podopreté, ponúkajú vynikajúce pomery tuhosti k hmotnosti. Usporiadanie skrížených valcov kompenzuje zníženú hrúbku steny rozložením zaťaženia na väčší počet valivých prvkov.

Kľúčové špecifikácie RB2508 a úskalia výberu

Pred integráciou RB508 do kĺbového robota by mali mať inžinieri2 jeho hlavné rozmery a nosnosť. V tabuľke nižšie sú zhrnuté základné parametre.

Parameter	Hodnota
Priemer otvoru (d)	25 mm
Vonkajší priemer (D)	41 mm
šírka (B)	8 mm
Priemer rozstupovej kružnice valčekov (dp)	32 mm
Vnútorný krúžok na rameno (ds)	28,5 mm
Rameno vonkajšieho krúžku (Dh)	35,5 mm
Základné dynamické zaťaženie (C)	3,63 kN
Základná statická únosnosť (C0)	3,83 kN
hmotnosť	približne 0,05 kg

Pochopenie príponových kódov

RB2508 je často špecifikovaný s príponami, ktoré definujú tesnenie, vôľu a presnosť. Bežné kombinácie zahŕňajú:

UU : Utesnené na oboch stranách, poskytujúce ochranu proti prachu a zadržiavanie mastnoty.
C0 : Štandardná radiálna vôľa, vhodná pre mierne prevádzkové podmienky.
CC0 : Predpätý stav, ktorý zodpovedá vôľu a zvyšuje tuho.
P5 / P4 / P2 : Presné stupne, menšie čísla presnosť.

Napríklad RB2508UUCC0P5 označuje predpäté ložisko s dvojitým presným presnosťou P5. Výber nesprávnej vôle alebo presnosti môže viesť k maximálnemu treniu, tvorbe tepla alebo dostatočnej riadiacej slučky robota.

Citlivosť inštalácie

Ložiská s tenkým prierezom sú citlivé na deformáciu spôsobenú montážou. Ak puzdro alebo osadenie hriadeľa nie je opracované na správnu rovinnosť a kolmosť, obežná dráha sa môže zdeformovať, čo spôsobí zvlnenie krútiaceho momentu a predčasnú zmes. Toto nie je chyba ložiska; je to požiadavka na úrovni systému. Inžinieri mali overiť tolerancie krytu a použiť použitie riadeného postupu montáže.

Wholesale RB2508 Robot Crossed Roller Bearing Suppliers, OEM/ODM Company

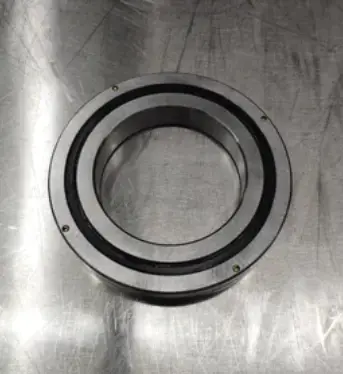

Veľkoobchodní dodávatelia krížových valčekových ložísk robotov RB2508, spoločnosť OEM/ODM

UKL Bearing Manufacturing Co., Ltd. je veľkoobchodný dodávateľ ložísk RB2508 Robot Crossed Roller Bearing a spoločnosť OEM/ODM v Číne.

Zobraziť produkt →

Aplikačné scenáre a výkon v robotických ramenách

RB2508 je široko v kĺboch priemyselných robotov, rotačných osiach a presných polohovacích stupňoch. Vďaka svojej schopnosti prenášať kombinované náklady v kompaktnom obale sa prirodzene hodí pre kolaboratívne roboty, ramená SCARA a koncové efektory, kde je priestor na prvom mieste.

Zníženie hádzania a zlepšenie opakovateľnosti

V kĺbe robota axiálne a radiálne hádzanie priamo ovplyvňuje presnosť stredného bodu nástroja. Skrížené valčekové ložiská s úzkymi toleranciami minimalizujú tieto odchýlky, čo umožňuje riadiacej jednotke ďalšiu opakovateľnosť počas miliónov cyklov. Z tohto dôvodu sa často volí predpätý variant CC0, ktorý poslednú vôľu zvyšuje a zvyšuje efektivitu tuhosti spoja.

Únavový život pri premenlivom zaťažení

Robotické kĺby zriedka vidia konštantné zaťaženie. Zažívajú časté štarty, zastavujú a zmeny užitočného zaťaženia. Geometria valivých prvkov RB2508 rozdeľuje kontaktné napätie na väčšiu plochu ako guľkové ložiská podobnej veľkosti, čo môže predĺžiť únavovú životnosť v podmienkach oscilácie alebo premenlivého zaťaženia. Zatiaľ čo presné výpočty životnosti závisia od špecifického spektra zaťaženia, základná výhoda spočíva v líniovom kontakte valcových valcov oproti bodovému kontaktu guľôčok.

Typické aplikácie:

Kĺby priemyselných robotov a rotačné osi
Presné otočné stoly a CNC indexovacie hlavy
Lekárske zobrazovacie zariadenia a metrologické prístroje
Automatizačné zariadenia s presnými rotačnými mechanizmami

Ako o cenovú ponuku RB2508 a vlastnú podporu

Cena za RB2508 závisí od niekoľkých faktorov: stupeň presnosti (P5, P4, P2), vôľa alebo predpätie (C0, CC0), možnosť tesnenia (UU alebo otvorené) a objednané množstvo. Pretože tieto premenné výrobné náklady aj dodaciu lehotu, všeobecný cenník je len zriedka presný.

Ak chcete získať zmysluplnú cenovú ponuku, pripravte si nasledujúce informácie:

Požadovaný stupeň presnosti a triedy vôle
Pracovná rýchlosť a zaťaženie (radiálne, axiálne, momentové)
Požiadavky na tesnenie a preferencie mazanie
Ročné alebo dávkové množstvo

Dodávatelia s technickou podporou môžu tiež pomôcť s neštandardnými rozmermi, vlastným predpätím a pokynmi na inštaláciu. Pri hodnotení dodávateľov požiadajte, či môžete poskytnúť 3D modely, rozmerové výkresy a technické konzultácie pre konkrétny návrh spoja.

Často kladené otázky

Otázka 1: Aké je základné dynamické zaťaženie RB2508?

Základná dynamická únosnosť (C) je 3,63 kN a základná statická únosnosť (C0) je 3,83 kN.

Q2: Môže RB2508 priamo nahradiť iné krížové valčekové ložiská s rovnakými rozmermi?

Rozmerovo je možné ho zameniť s inými krížovými valčekovými ložiskami 25x41x8 mm. Avšak stupeň presnosti, vôľa a vnútorný dizajn sa môžu líšiť. Pred výmenou vždy overte kód prípony a požiadavky na výkon.

Otázka 3: Ako by sa mal RB250 poskytnúť, aby sa zachovala presnosť ramena robota?

vyhovuje, že puzdro a ramená sú ploché a kolmé. Zabráňte nátlak na ložisko počas montáže a držte odporúčanú postupnosť uťahovania. V prípade ložísk s tenkým prierezom je deformácia montáže bežnou príčinou straty presnosti.

Q4: Poskytnete 3D modely alebo výkresy pre RB2508?

Mnoho dodávateľov ponúka na požiadanie 3D STEP súbory a 2D výkresy. Sú užitočné na integráciu konštrukcie kĺbového robota a na overenie vhodnosti pred objednávkou.
