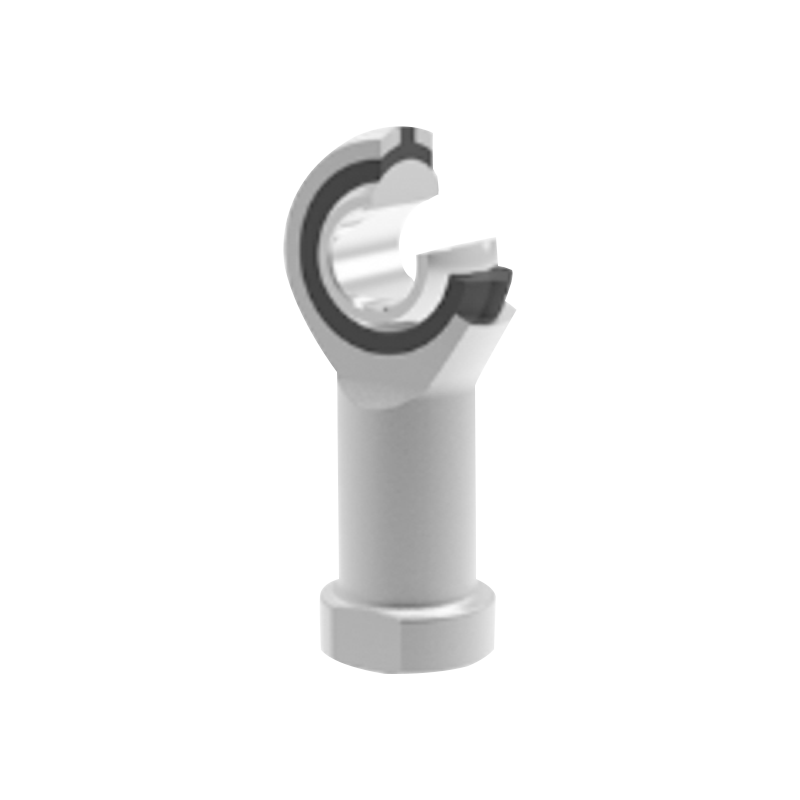

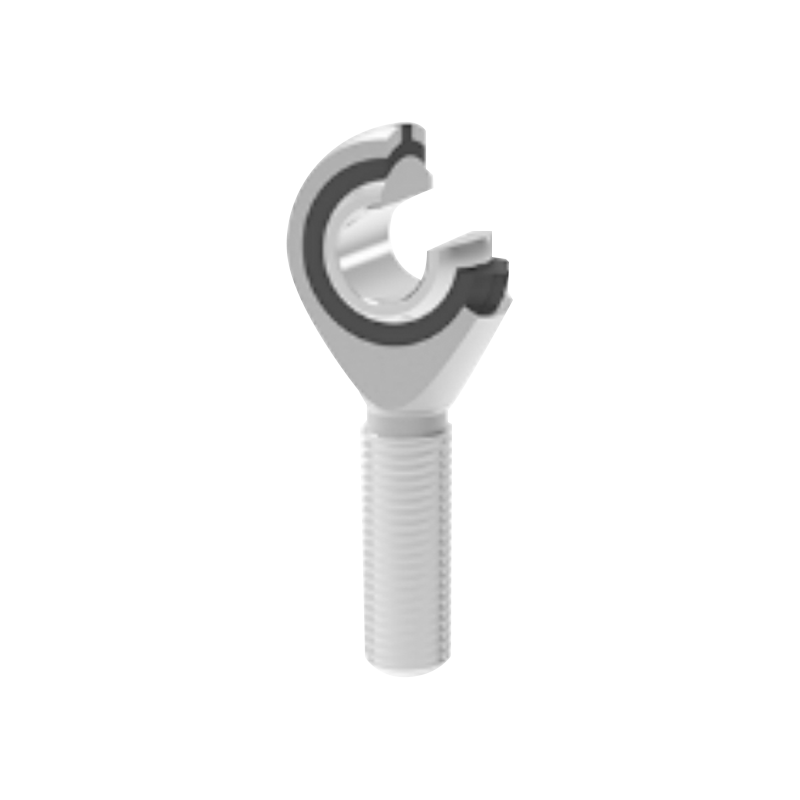

SIBP/SABP presné ložisko ojnice

Táto séria sa skladá z kompaktných, samomazných guľových ložísk, ktoré pozostávajú z telesa konca tyče, vnútorného krúžku a plastovej vložky z PTFE. Telo konca tyče je vyrobené z uhlíkovej ocele s pozinkovaným povrchom; vnútorný krúžok je vyrobený z ložiskovej ocele, kalenej a sféricky pochrómovaný. Jeho klzný povrch sa priamo spája s plastom PTFE, čím sa dosahuje prevádzka bez mazania.

Kontaktujte nás

PREV：SIK/SAK bezúdržbové samomazné ložiská ojnice NEXT：SIZP Závitové samomazné ložisko ojnice s PTFE vložkou

Popis
Špecifikácie
Kontaktujte nás

· Číslo produktu:
SIBP…N 5-20
SABP…N 5-20
· Dvojica klzného trenia: Oceľ / PTFE Plast
· Rozsah prevádzkových teplôt: -40℃～＋75℃
· Možnosti prispôsobenia:
Prispôsobenie vlákna: Prispôsobenie neštandardného stúpania alebo špeciálnej presnosti závitu je podporované.
Ľavý závit: Číslo modelu a označenie závitu ľavých závitov musí obsahovať „L“ a „ľavý“. Príklad:
Vnútorný závit: SILBP20N M20×1,5 vľavo 6H
Vonkajší závit: SALBP20N M20×1,5 ľavý 6g
K dispozícii sú ložiská na konci tyče s rôznym stúpaním alebo špeciálnymi požiadavkami na presnosť závitu.
Ak ide o ľavý závit, model ložiska a značku závitu je potrebné označiť „L“ a „vľavo“, napríklad: SILBP20N M20×1,5 ľavý 6H, SALBP20N M20×1,5 ľavý 6g.

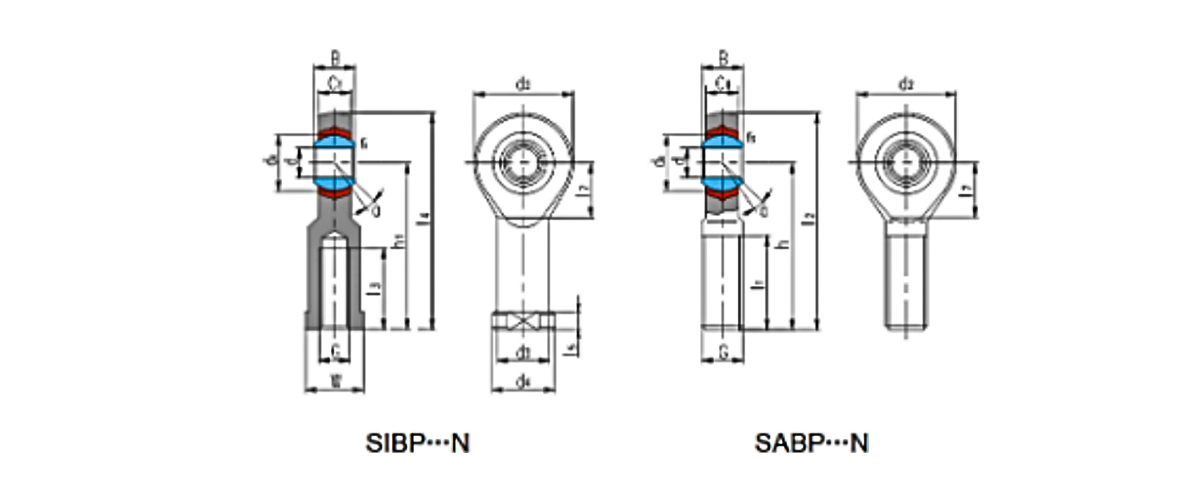

Ložisko číslo	Rozmery mm/palec																Hodnoty zaťaženia kN		Hmotnosť ≈ kg
	Rozmery mm/palec																Hodnoty zaťaženia kN
	d	B	dₖ	C1 max	d₂	G 6H	h₁	I₃ min	I₄	I₅	I₇	W	d₃	d₄	rₛ min	a° ≈	Dynamickýký	Statickéké
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18 × 1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20 × 1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

Ložisko číslo	Rozmery mm/palec												Hodnoty zaťaženia KN		Hmotnosť ≈ kg
	Rozmery mm/palec												Hodnoty zaťaženia KN
	d	B	dₖ	C1 max	d₂	G 6 g	h	I₁ min	ja₂	I₇	rₛ min	a° ≈	Dynamickýký	Statickéké
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18 × 1,5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20 × 1,5	78	47	101	25	0.6	15	31	50	0.382
