Ultratenké presné ložisko CRBH

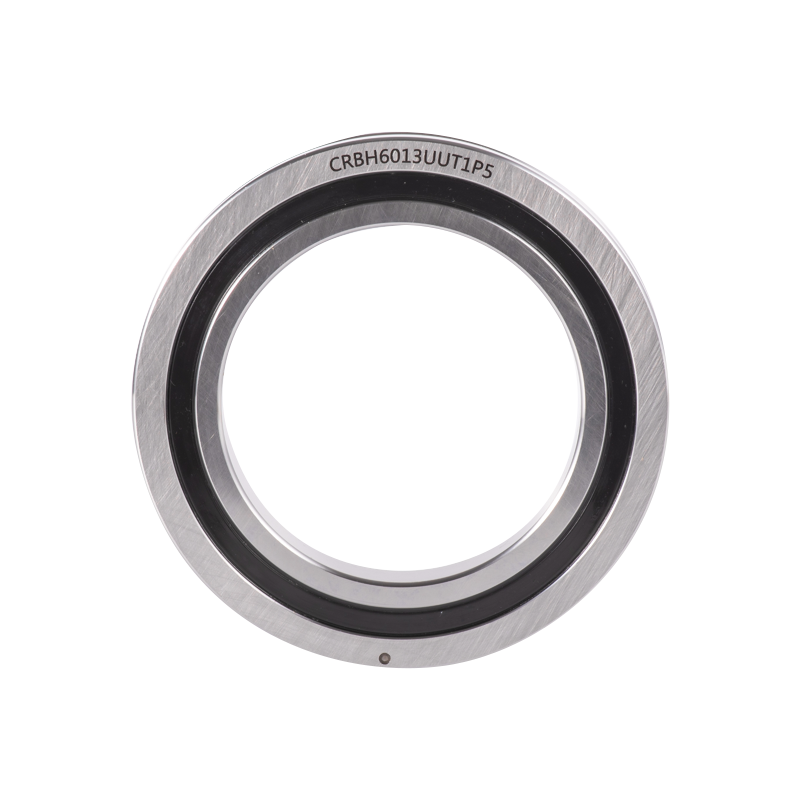

CRBH Ultra Thin Precision Bearing je ultratenká verzia typu RU, kontaktca sa vysokou tuhosťou a vysokou presnosťou. Tento model nemá montážne otvory vo vnútornom a vonkajšom krúžku, čo si vyžaduje príruby a podporné sedlá na inštaláciu. Ložisko sa skladá z vonkajšieho krúžku, vnútorného krúžku a valivých plastových ochranných blokov. Vonkajší krúžok má mriežkový vzor a je zaistený tromi sťahovacími krúžkami, vhodný pre aplikáciu, kde sa nachádza vnútorný krúžok otáčania.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:RA tenké krížové valčekové ložisko ĎALŠÍ:Presné ložisko SX s tenkým profilom
  • Popis
  • Špecifikácie
  • Kontaktujte nás

Výhody ložiska
1. Vysoká tuhosť a vysoká presnosť: Ortogonálne usporiadané valcové valčeky medzi vnútorným a vonkajším krúžkom zvyšujúcim tuhosť a presnosť chodu.
2. Dizajn oddeľovača: Oddeľovače sú inštalované medzi valcami, aby zabezpečili hladké otáčanie.
3. Jednoduchá inštalácia: Montážne otvory na vnútornom a vonkajšom krúžku uľahčujú inštaláciu do zariadení.
4. Možnosti otvoreného a zapečateného typu: Utesnené ložiská sú vybavené špeciálnymi tesneniami zo syntetickej gumy pre zvýšenú ochranu.

Predajné telo
Tenké a vysoko presné: Presnosť do P2 a P4 je vhodná pre vysoko presné rotačné aplikácie.
Dizajn tenkého prierezu: Výrazne zlepšená tuhosť v porovnaní s tradičnými ložiskami.

Aplikácie
Ložiská typu CRBH sú pre aplikáciu potrebné malé rozmery prierezu a vysoko presné otáčanie, ako sú presné otočné stoly, rotačné kĺby robotických ramien, lekárske prístroje a prístroje.

Porovnanie výhod
V porovnaní s guľôčkovými ložiskami typu CRBH výrazne zlepší tuhosť prostredníctvom líniovej kontaktnej štruktúry valcových valčekov. V porovnaní s dvojradovými guľkovými ložiskami s kosouhlým stykom ich konštrukcia s menším prierezom zvyšuje tuhosť 3 až 4-krát, čím vyššie spĺňajú požiadavky na výkon.

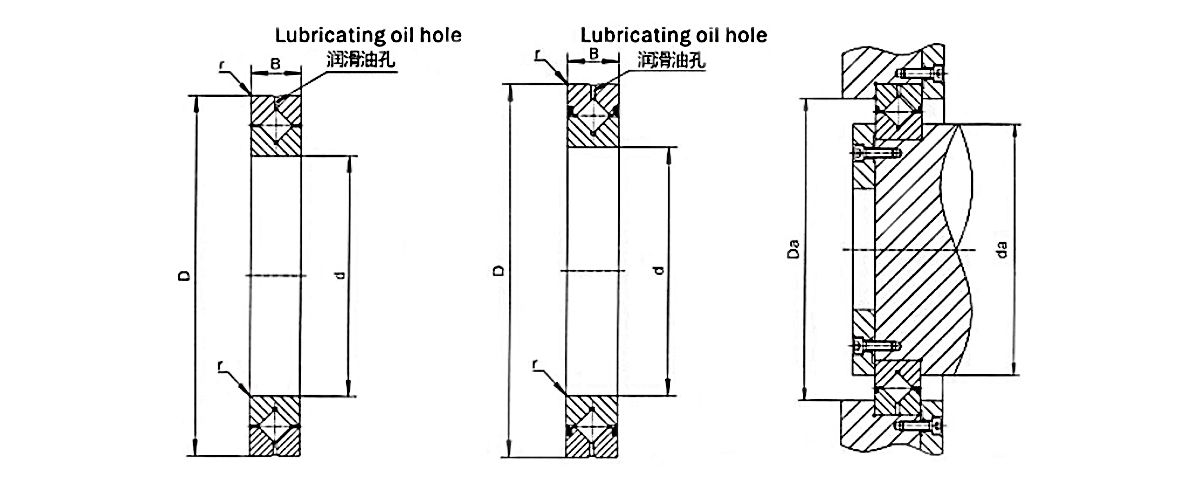

Typ ložiska Rozmer Veľkosť ramena Základné hodnotenie záťaže (rad hmotnosť
Vnútorný priemer Vonkajší priemer Vysoká Skosenie Cr Kor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
