Rozmery jadra a kľúčové špecifikácie

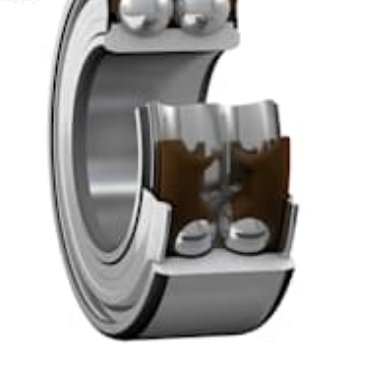

Každý dizajn začína geometriou. 3200 A-2ZTN9/MT33 obsahuje dve cesty zaťaženia do jednej jednotky. Jeho usporiadanie je ekvivalentné páru jednoradových guľkových ložísk s kosouhlým stykom usporiadaných chrbtom k sebe v konfigurácii typu O, vyžaduje však výrazne menší axiálny priestor. Nižšie uvedená tabuľka uvádza základné rozmerové údaje, ktoré inžinieri kontrolujú ako prvé.
| Parameter | Hodnota |
|---|---|
| Typ ložiska | Dvojradové guľkové ložisko s kosouhlým stykom |
| Priemer otvoru (d) | 10 mm |
| Vonkajší priemer (D) | 30 mm |
| šírka (B) | 14 mm |
| Kontaktný uhol | 30° |
| Hmotnosť | Približne 0,051 kg |
| Rozmer zaoblenia (r1,2) | Minimálne 0,6 mm |
| Vzdialenosť tlakového bodu (a) | 16 mm |
Odčítanie otvoru, vonkajšieho priemeru a šírky
Vŕtanie 10 mm a vonkajší priemer 30 mm definujú kompaktný obal, ktorý je vhodný pre malé prevodovky, hriadele čerpadiel a koncové kryty motora. Vďaka šírke 14 mm je pár chrbtom k sebe efektívny. Konštruktér dostane axiálnu kapacitu dvoch ložísk v pôdoryse len o niečo širšej ako jednoradová jednotka. S hmotnosťou približne 0,051 kg ložisko pridáva malú zotrvačnosť otáčania, čo je dôležité, keď hriadeľ často zrýchľuje a spomaľuje.
Filety a vzdialenosť tlakových bodov
Dve hodnoty v tabuľke sú ľahko prehliadnuteľné. Minimálny rozmer zaoblenia 0,6 mm hovorí strojníkovi, aké ostré môžu byť rohy hriadeľa a nákružku krytu. Roh tesnejší ako táto hodnota bráni tomu, aby ložiskový krúžok úplne dosadol na rameno, čo vedie k nesúosovosti a treniu. Vzdialenosť tlakových bodov 16 mm určuje, kde zaťaženie efektívne pôsobí pozdĺž osi. Použite ho pri výpočte momentového zaťaženia hriadeľa, pretože určuje rameno páky medzi ložiskom a aplikovanou silou.
Hodnoty zaťaženia a rýchlostné limity
Údaje o zaťažení a rýchlosti rozhodujú o tom, či ložisko prežije svoj pracovný cyklus. Zverejnené hodnotenia sú zhrnuté na kartách nižšie, za ktorými nasleduje tabuľka, ktorá vysvetľuje, čo jednotlivé hodnotenia v praxi znamenajú.
| Hodnotenie | Hodnota | Praktický význam |
|---|---|---|
| Základné dynamické zaťaženie (C) | 7,61 kN | Základ pre odhad únavovej životnosti pri rotačnom zaťažení |
| Základná statická nosnosť (C0) | 4,3 kN | Limit pre pokojové alebo rázové zaťaženie pred trvalou deformáciou |
| Limit únavového zaťaženia (Pu) | 0,183 kN | Úroveň zaťaženia, pod ktorou je únavové poškodenie pri dobrom mazaní veľmi pomalé |
| Referenčná rýchlosť | 26 000 ot./min | Hodnota rýchlosti použitá ako referencia v podmienkach hodnotenia katalógu |
| Obmedzujúca rýchlosť | 24 000 ot./min | Horný limit otáčok pri uvedených podmienkach mazania a chladenia |
Statická verzus dynamická kapacita
Dynamický výkon riadi nepretržitú rotáciu, zatiaľ čo statický výkon chráni ložisko pri otrasoch pri štartovaní, nárazoch pri preprave alebo pri zastavení stroja pri zaťažení. Systém s častým rázovým zaťažením by sa mal najskôr skontrolovať oproti statickej hodnote, pretože trvalé pretlačenie v obežných dráhach je nevratné. Hranica únavy je užitočnou referenciou pre fázy s malým zaťažením, kde sa očakáva, že ložisko bude bežať dlhú dobu bez toho, aby došlo k únave povrchu.
Rýchlostné hodnotenia v praxi
Hodnoty rýchlosti sa musia odčítať spolu s dizajnom tesnenia a klietky. Limitná rýchlosť 24 000 ot./min je dosiahnuteľná, pretože ložisko využíva bezkontaktné štíty a ľahkú polyamidovú klietku, ktoré znižujú trenie a teplo. Udržujte prevádzkovú rýchlosť pohodlne pod limitom, najmä pri vysokých okolitých teplotách, pretože teplo generované pri rýchlosti skracuje životnosť maziva a zvyšuje opotrebovanie tesnenia.
Dekódovanie príponového kódu
Označenie 3200 A-2ZTN9/MT33 je kompaktným popisom konštrukčnej konfigurácie. Každý prvok prípony vám hovorí niečo konkrétne o tom, ako sa ložisko správa, a preto správnym čítaním kódu predchádzate nákladným chybám pri objednávaní.
| Prípona | Význam | Vplyv dizajnu |
|---|---|---|
| A | Vnútorný dizajn s 30° kontaktným uhlom | Definuje rovnováhu medzi radiálnou a axiálnou nosnosťou |
| 2Z | Oceľové štíty na oboch stranách, bezdotykové tesnenie | Blokuje znečistenie bez trenia, čo podporuje vysokú rýchlosť |
| TN9 | Polyamidová klietka vystužená sklenenými vláknami, vedená vonkajším krúžkom | Ľahké, nízke trenie a stabilné pri vysokorýchlostnej rotácii |
| MT33 | Vopred plnené nízkoteplotné mazivo pre široký rozsah teplôt | Odstraňuje potrebu počiatočného premazania pri štandardnej prevádzke |
Dve označenia štítov vyzerajú podobne a sú často zamieňané. Bezkontaktný štít zanecháva malú vôľu, takže nepridáva takmer žiadne trenie, ale ponúka obmedzenú ochranu proti jemnému prachu. Kontaktné tesnenie poskytuje lepšiu ochranu, ale pri rýchlosti generuje viac tepla. Pretože prípona 2Z označuje bezkontaktný dizajn, ložisko sa najlepšie hodí do čistých, uzavretých prostredí, kde je rýchlosť hlavnou prioritou.
Štrukturálne výhody skutočných strojov
Geometria chrbtom k sebe
Usporiadanie chrbtom k sebe je hlavnou výhodou dvojradového dizajnu. Dva rady guľôčok zdieľajú jednu sadu krúžkov, takže pár zvláda radiálne zaťaženie a axiálne zaťaženie v oboch smeroch, pričom hriadeľ udržuje vycentrovaný. Táto odolnosť voči klopnému momentu je cenná tam, kde hriadeľ musí zostať tuhý, ako je napríklad poloha ozubeného kolesa alebo obežné koleso čerpadla s nerovnomerným ťahom.
V porovnaní s montážou dvoch samostatných jednoradových ložísk znižuje integrovaná jednotka zložitosť obrábania. Vŕtanie puzdra a osadenie potrebujú len jedno presné sedlo a pomer predpätia medzi dvoma radmi je nastavený skôr počas výroby než montážnikom.
Schopnosť vysokej rýchlosti
Vysoká rýchlosť závisí od tvorby tepla, správania maziva a stability klietky. Kombinácia bezkontaktných štítov a polyamidovej klietky udržuje nízke trenie a pevná náplň maziva zabraňuje stratám pri vírení, ktoré vznikajú pri preplnení. Konštruktéri sa preto môžu zamerať na hriadele, ktoré bežia výrazne nad konvenčnými rýchlosťami, za predpokladu, že kryt odvádza teplo a prevádzkové otáčky zostávajú v rámci menovitého limitu.
Predmazané prevedenie
Ložisko sa dodáva s mazivom MT33, ktoré je už na svojom mieste. To zjednodušuje inštaláciu, pretože nie je potrebný ďalší krok mazania na montážnej linke a odstraňuje sa bežný zdroj kontaminácie. Pri aplikáciách s utesnením na celú dobu životnosti znižuje absencia domazávacieho portu aj počet možných únikových ciest v stroji.
Oblasti použitia
Ložisko je vhodné pre stroje, ktoré musia spoločne znášať radiálne a axiálne zaťaženie vo vnútri kompaktnej rotačnej časti. Medzi najbežnejšie oblasti použitia patria:
- Čerpadlá: priemyselné čerpadlá a vodné čerpadlá, kde musí byť riadený ťah z obežného kolesa.
- prevodovky: prevodovky a reduktory, kde tuhosť hriadeľa ovplyvňuje kvalitu záberu ozubených kolies.
- Elektromotory: motory a generátory, ktoré bežia pri vysokej rýchlosti a potrebujú stabilnú polohu hriadeľa.
- Priemyselné stroje: kompaktné rotačné zostavy, ktoré prenášajú kombinované zaťaženie v stiesnených priestoroch.
Keď hľadáte možnosti dodávateľa, a 3200 a-2ztn9/mt33 ložisko môžu byť špecifikované spolu s jeho rozmermi a kódom prípony, čím sa zabráni zámene s variantmi, ktoré majú odlišné tesnenia alebo klietky.
Sprievodca výberom
Pomocou nasledujúcej postupnosti sa rozhodnite, či toto ložisko vyhovuje vašej aplikácii. Každý krok využíva údaje uvedené vyššie, takže rozhodnutie zostáva vysledovateľné.
- Definujte smer zaťaženia. Oddelene merajte radiálne a axiálne zaťaženie vrátane rázového zaťaženia a obratu zaťaženia. Ak ťah pôsobí v oboch smeroch, dvojradový dizajn je silným kandidátom.
- Skontrolujte rýchlosť oproti limitu. Porovnajte prevádzkovú rýchlosť s hraničnou rýchlosťou 24 000 ot./min. a ponechajte si rezervu pre nárast teploty a skoky otáčok.
- Potvrďte tesnenie a namažte. Bezdotykový štít 2Z a mazivo MT33 používajte, keď je prostredie čisté a teplota zostáva v uvedenom rozsahu.
- Skontrolujte geometriu ramien. Skontrolujte, či polomery nákružkov hriadeľa a puzdra sú aspoň 0,6 mm a či sa vzdialenosť tlakových bodov 16 mm zhoduje s momentovou analýzou.
- Skontrolujte statickú kapacitu. Potvrďte, že statická hodnota 4,3 kN pokrýva najhorší prípad nárazu alebo zaťaženia pri státí.
Ak prostredie obsahuje abrazívny prach alebo umývaciu vodu, zvážte iný typ tesnenia. Bezdotykový štít je navrhnutý skôr pre uzavreté stroje ako pre otvorené alebo drsné prostredie.
Inštalácia, mazanie a plánovanie životného cyklu
Správna inštalácia chráni menovitý výkon. Vyčistite hriadeľ a puzdro, skontrolujte rozmery podľa zverejnených hodnôt a rovnomerne stlačte krúžky, aby pri usadení neprechádzalo zaťaženie cez guľôčky. Zabráňte priamemu nárazu na tesnenia, pretože aj malá deformácia oceľového štítu môže vytvoriť kontakt, ktorý rýchlo generuje teplo.
Pretože ložisko je predmazané, plán údržby sa zameriava skôr na teplotu a vibrácie než na pravidelné mazanie. Sledujte teplotu krytu počas uvádzania do prevádzky a zaznamenávajte úrovne vibrácií na začiatku servisu. Postupný nárast oboch hodnôt zvyčajne signalizuje skoré opotrebovanie alebo nesprávne nastavenie, čo umožňuje nápravu pred poruchou. Keď stroj pracuje v stabilnom a čistom prostredí, vopred naplnené mazivo vydrží dlhé servisné intervaly bez dodatočného mazania.
Často kladené otázky
Q1: Čo znamená kontaktný uhol 30 stupňov pre môj dizajn?
30 stupňový kontaktný uhol znamená, že guľôčky tlačia na obežné dráhy pod uhlom, ktorý podporuje radiálne aj axiálne zaťaženie. Väčší kontaktný uhol vo všeobecnosti zvyšuje axiálnu kapacitu, takže táto hodnota poskytuje vyváženú kombináciu pre ťah čerpadla a zaťaženie hriadeľa prevodovky.
Q2: Môže toto ložisko bežať pri svojej plnej limitnej rýchlosti v akomkoľvek prostredí?
Limitná rýchlosť predpokladá uvedené podmienky mazania a chladenia. V horúcich krytoch alebo so slabým odvodom tepla pracujte pod limitom a sledujte teplotu. Dodržiavanie rýchlostnej rezervy predlžuje životnosť maziva a chráni bezkontaktné štíty.
Q3: Prečo je pri montáži ložiska dôležitý rozmer zaoblenia?
Rozmer zaoblenia minimálne 0,6 mm zaisťuje, že ložiskový krúžok úplne prilieha k ramenu. Ostrejší roh môže brániť správnemu kontaktu, spôsobiť nesúosovosť a nerovnomerné rozloženie zaťaženia, ktoré skracuje životnosť.
Otázka 4: Je potrebné počas servisu doplniť predplnené mazivo?
V štandardnom čistom prostredí je mazivo MT33 navrhnuté na životnosť utesneného ložiska bez dodatočného mazania. Namiesto toho sledujte teplotu a vibrácie a ak sa prevádzkové podmienky výrazne zmenia, poraďte sa s výrobcom stroja.
