Návod na inštaláciu krížových valčekových ložísk: Zásady a osvedčené postupy
Aké sú kritické princípy a osvedčené postupy pre inštaláciu krížových valivých ložísk na zabezpečenie optimálneho výkonu, presnosti a životnosti v priemyselných aplikáciách s vysokým dopytom?
Krížové valčekové ložiská predstavujú osobitnú triedu presných komponentov vyrobených tak, aby súčasne zvládali kombinované radiálne, axiálne a momentové zaťaženie. Ich jedinečná konfigurácia – valcové valčeky usporiadané s ich striedavo prekríženými pod uhlom 90° v rámci obežných dráh v tvare V – umožňujú výnimočnú tuhosť a presnosť otáčania v kompaktnom pôdoryse. Medzi najrozšírenejšie varianty v kompaktných a ľahkých aplikáciách patria Ložisko RAU6008 , ložisko RAU 7008 a ložisko RAU8008, ktoré patria do série RAU adresnej sa ultratenkou geometriou prierezu.
Správna inštalácia je jedným z najdôslednejších faktorov určujúcich, či krížové valčekové ložiská poskytuje svoj plný výkonnostný potenciál alebo či utrpí predčasnú degradáciu.
Predinštalačná príprava
Inštalácia musí byť vykonaná v suchom, čistom prostredí, aby sa dosiahla kontaminácia. Všetky protiľahlé komponenty – ložiskové puzdrá, hriadele a súvisiace časti – dôkladné čistenie, aby sa odstránili nečistoty, zvyšky oleja a kovové otrepy. Inšpekcia by mala overiť, či opracované povrchy spĺňajú špecifikované tolerancie rovinnosti, kolmosti, kruhovosti a valcovitosti, pretože tieto geometrické atribúty priamo ovplyvňujú presnosť zostavy a zabraňujú koncentráciám napätia z excentrického zaťaženia.
Pri delených krížových valčekových ložiskách je potrebné pred montážou uvoľniť upevňovacie skrutky, ktoré bránia oddeleniu počas prepravy. Ak delený vnútorný alebo vonkajší krúžok vykazuje obvodové vychýlenie v spojení, pred vložením sa odporúča korekcia pomocou plastového kladiva.
Postup inštalácie
Vďaka svojej tenkej konštrukcii sú krížové valčekové ložiská náchylné na preklopenie pri vkladaní do puzdier alebo na hriadele. Aby sa tomu nepodarilo, musí byť ložisko počas procesu udržiavania udržiavané v dokonale horizontálnej orientácii. Pomocou plastovej alebo živicovej paličky poklepte rovnomerne na ložisko po jeho obvode – pri nasadzovaní na hriadeľ narazte na vnútorný krúžok a pri vkladaní do puzdra na vonkajší krúžok – pričom ho postupne posúvajte. Pokračujte, kým počuteľné potvrdenie neoznámi úplný kontakt s referenčným ramenom.
Pre aplikáciu s interferenčným uložením s miernym presahom je možné použiť objímku a kladivo na aplikáciu bežného tlaku na koncovú plochu krúžku. Pre väčšiu interferenciu sú vhodnejšie metódy tepelnej rozťažnosti kúpeľa alebo indukčného ohrevu – v rozmedzí 80 °C až 100 °C, maximálne 120 °C. Následné chladenie vyžaduje bezpečné upevneniematicami alebo ekvivalentnými prostriedkami, aby došlo k vzniku axiálnej vôle v dôsledku kontrakcie.
Montáž príruby a sťahovania skrutiek
Montážna príruba by sa mala najskôr objaviť nad ložiskom a jemne zakývať, aby sa zarovnali otvory pre skrutky. Ručne vložné skrutky, aby ste potvrdili voľné zapojenie závitu. Sťahovanie musí prebiehať v troch až štyroch prírastkových etapách v diagonálnej sekvencii, aby zabezpečilo rovnomerné rozloženie zaťaženia. Pri upevňovaní delených vnútorných alebo vonkajších krúžkov otočte integrálny náprotivok medzi každým uťahovacím prechodom – štyri až päť otáčok – približne o 90°, aby ste mohli opraviť nesprávne vyrovnanie spoje. Na dosiahnuté špecifikovaných hodnôt použite momentový kľúč; pre oceľové kryty a príruby referenčné štandardné tabuľky krútiaceho momentu založené na skrutke规格.
Úvahy o nosnej konštrukcii a návrhu prírub
Krížové valčekové ložiská sú konštrukcie s tenkým prierezom; v dôsledku toho si tuhosť podporných krytov a upínacích prírub vyžaduje starostlivé konštrukčné zváženie. Nedostatočná tuhosť bráni rovnomernému upnutiu delených krúžkov, čo umožňuje deformáciu pri momentovom zaťažení a vedie k nerovnomernému kontaktu valčekov – stav, ktorý výrazne zhoršuje výkon ložiska.
Ako konštrukčné kritérium podľa hrúbky steny puzdra nemala byť menšia ako 60 % výšky prierezu ložiska. Hrúbka príruby je charakteristická špecifikovaná v rozsahu 0,5 až 1,2 násobku šírky ložiska. Štandardná vzdialenosť medzi komponentmi príruby je približne 0,5 mm. Pre aplikáciu v prípade zvýšenej presnosti montáže umožňuje návrh príruby so stupňovitou konfiguráciou a nastavenia výšky stupňa pomocou povrchového brúsenia presnú kontrolu upínacej sily. Pre oceľové príruby sa vo všeobecnosti odporúča presah 0,02 až 0,05 mm.
Orientácia a umiestnenie záťažovej zóny
Ložiská série RAU majú na vonkajšom krúžku nakladací otvor valčeka, ktorý je utesnený zátkou. Počas inštalácie sa uistite, že táto poloha zásuviek sa nezhoduje s zónou maximálneho zaťaženia. Podobne pri ložiskách s delenými vonkajšími krúžkami by mal byť delený spoj orientovaný mimo smeru primárneho zaťaženia. Dodržiavanie týchto orientácií minimalizuje princíp napätia a optimalizuje rozloženie zaťaženia na valček.
Overenie po inštalácii
Po montáži ručne otočte hriadeľ alebo puzdro, aby ste potvrdili hladký chod. Pokračujte na motore poháňanú prevádzku naprázdno, pri najnižšej rýchlosti, postupne zvyšujte rýchlosť a zaťaženie a zároveň sledujte zvýšené hluky, vibrácie alebo zvyšovanie teploty. Akékoľvek anomálie okamžite okamžite vypnúť a vyšetrenie pred uvedením do prevádzky.

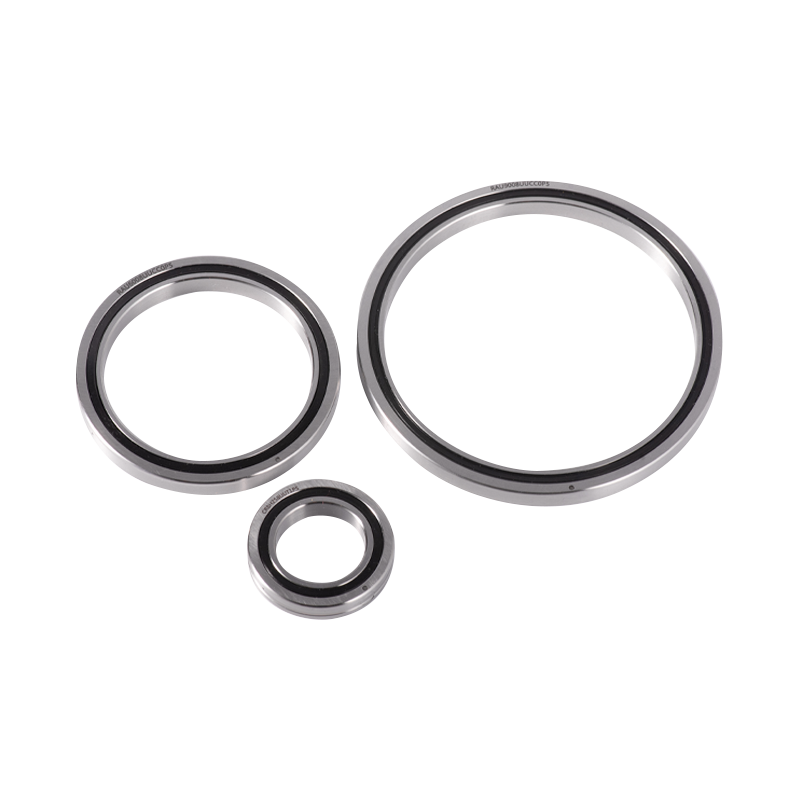

Prehľad produktov radu RAU
Séria RAU predstavuje ultrakompaktný variant krížových valivých ložísk, dosiahnutý minimalizovaním hrúbky vnútorného a vonkajšieho krúžku na praktickej hranici. Tento dizajn je optimálny pre citlivé postihnutie na hmotnosť a obmedzený priestor vrátane kĺbových strojov, špeciálnych rotačných stolov, motorov s priamym pohonom, prístrojov a CNC obrábacích centier. Ložiská séria RAU majú integrovanú štruktúru vnútorného a vonkajšieho krúžku kompatibilnú s otáčaním vnútorného aj vonkajšieho krúžku.

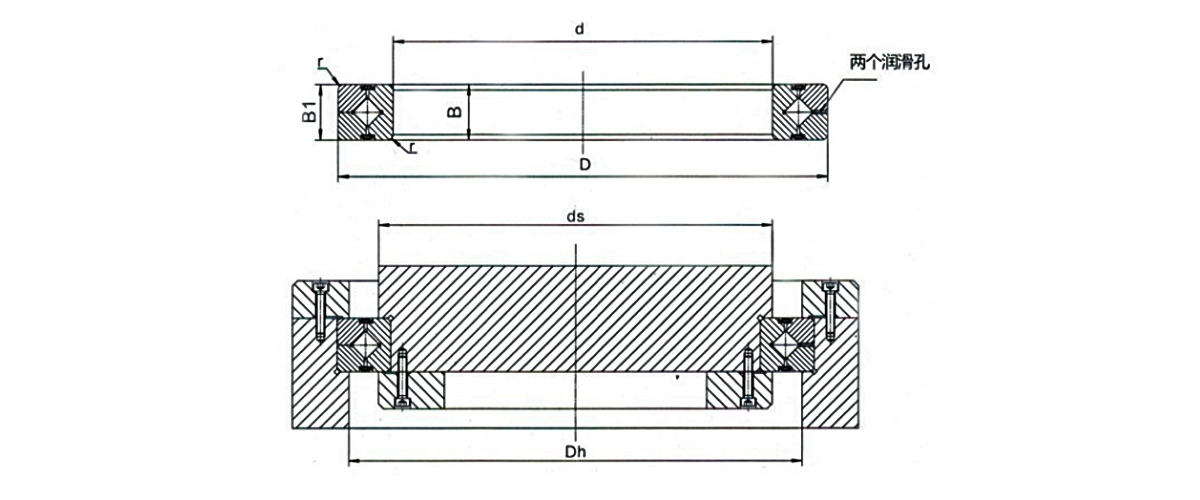

RAU6008, RAU 7008 a Ložisko RAU8008 Špecifikácie
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Priemer otvoru (d) | 60 mm | 70 mm | 80 mm |
| Vonkajší priemer (D) | 76 mm | 86 mm | 96 mm |
| Priemer rozstupovej kružnice valčeka (dp) | 67 mm | 77 mm | 87 mm |
| šírka (B) | 8 mm | 8 mm | 8 mm |
| Výška ramien (ds / Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynamická záťaž (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statické hodnotenie zaťaženia (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| omša | 0,09 kg | 0,10 kg | 0,11 kg |
| Materiál | Ložisková oceľ GCr15 s vysokým obsahom uhlíka (priebežne kalená) | Ložisková oceľ GCr15 s vysokým obsahom uhlíka (priebežne kalená) | Ložisková oceľ GCr15 s vysokým obsahom uhlíka (priebežne kalená) |
| Dostupné triedy presnosti | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Možnosti radiálnej vôle | CC0 (predpäté), C0 (mierna vôľa) | CC0 (predpäté), C0 (mierna vôľa) | CC0 (predpäté), C0 (mierna vôľa) |
| Možnosti tesnenia | Otvorený typ (štandard); UU (tesnenie s dvojitým okrajom na oboch stranách) | Otvorený typ (štandard); UU (tesnenie s dvojitým okrajom na oboch stranách) | Otvorený typ (štandard); UU (tesnenie s dvojitým okrajom na oboch stranách) |
Ako profesionálna firma na ložiská a spoločnosť továreň ložísk v Číne sa UKL Bearing Manufacturing Co., Ltd. (Wuxi) špecializuje na vysokovýkonné riešenia ložísk, ktoré poskytujú technickú podporu pre globálne priemyselné odvetvia s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť. Zariadenia UKL po celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovaná montáž – s podporou tímu viac ako 200 kvalifikovaných odborníkov. UKL vyrába ložisko RAU6008, Ložisko RAU7008 , a ložisko RAU8008 podľa presných špecifikácií s možnosťami rozšírenia na prispôsobené riešenia pre špecializované aplikácie. UKL tiež ponúka technickú konzultáciu o osvedčených postupoch inštalácií na zabezpečenie optimálneho výkonu ložísk. UKL dodržiava prísne riadenie kvality počas celej výroby.
FAQ
Q1: Aká je najčastejšia chyba pri použití krížových valčekových ložísk?
Nedostatočná pozornosť venovaná tenkému prierezu týchto ložísk, čo vedie k nakláňaniu pri vkladaní. Vždy si udržujte horizontálnu orientáciu a udržiavanie rovnomerné, jemné poklepanie paličkou na postupné posúvanie ložísk.
Otázka 2: Prečo je poradie krútiaceho momentu skrutiek dôležitá pre inštaláciu ložísk série RAU?
Diagonálne, viacstupňové uťahovanie zaisťuje rovnomerné rozloženie zvieracej sily medzi delenými krúžkami, čím je zaistená lokalizovaná deformácia, ktorá by hrozila presnosť otáčania a životnosť ložísk.
Q3: Môžem byť ložiská RAU6008, RAU7008 a RAU8008 zameniteľné?
Nie. Tieto ložiská majú odlišné priemery dier (60 mm, 70 mm a 80 mm) a zodpovedajúci priemery. Výber musí mať špecifický rozmerom hriadeľa a puzdra aplikácie.
Q4: Aké mazanie sa odporúča pre krížové valčekové ložiská série RAU?
Mazanie mazivom je štandardom pred šiestimi mesiacmi, aj keď je splnené aj mazanie olejom. Výber závisí od prevádzkovej rýchlosti, teploty a podmienok prostredia. Utesnené (UU) varianty zadržiavajú mazivo efektívnejšie v kontaminovanom prostredí.
Otázka 5: Ako môžem overiť, či bolo krížové valčekové ložisko správne zaťažené?
Vykonajte manuálnu kontrolu otáčania, po ktorej nasleduje prevádzka bez zaťaženia pri nízkej rýchlosti. Postupne zvyšujte rýchlosť a zaťaženie a zároveň sledujte zvýšené hluky, vibrácie alebo zvýšenie teploty. Akékoľvek nezrovnalosti potrebné potrebné problémy s inštaláciou vyšetrenia.
