XSU krížové valčekové ložiská

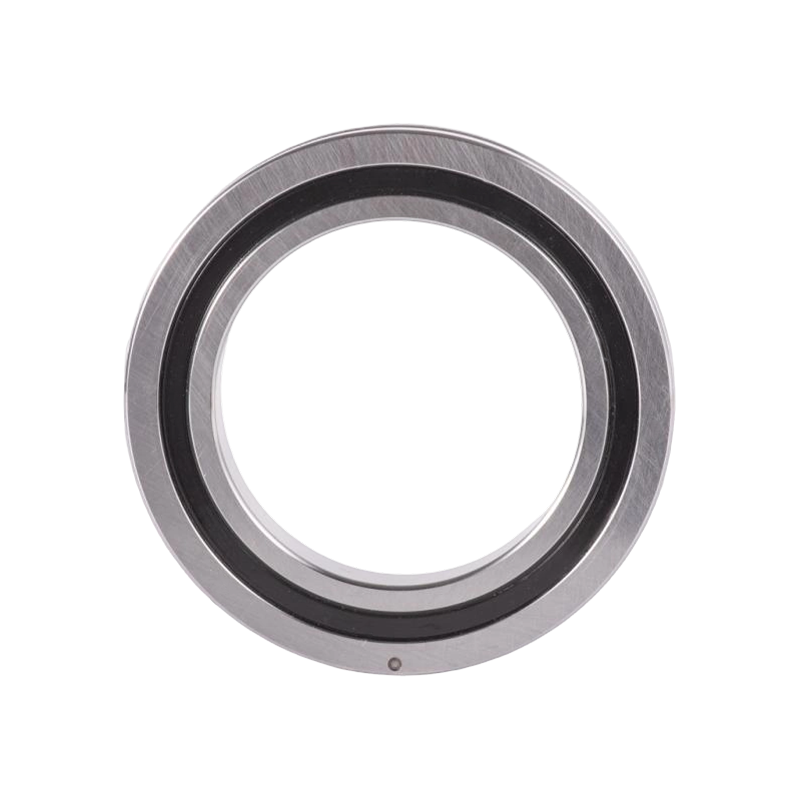

XSU krížové valčekové ložiská (integrované vnútorné a vonkajší krúžk)

Krížové valčekové ložiská XSU majú montážne otvory opracované integrálne vo vnútornom aj vonkajšom krúžku, čím je potrebná ďalšia montáž prídavných a podporných sediel. Ich integrovaná štruktúra vnútorného a vonkajšieho krúžku zaisťuje, že inštalácia nemá prakticky žiadny vplyv na výkon uloženia a poskytuje stabilnú rýchlosť otáčania a výstupu krútiaceho momentu. Vhodné pre aplikáciu, kde sa otáča vonkajší alebo vnútorný krúžok.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Integrované vysokopevnostné harmonické hnacie ložisko série SHF(G). ĎALŠÍ:XU krížové valčekové ložisko s vysokým krútiacim momentom
  • Popis
  • Špecifikácie
  • Kontaktujte nás

Štrukturálne vlastnosti
· Využíva štruktúru skrížených valcov s valcovými valcami usporiadanými vertikálne na 90° V-drážke valcovanej plochy oddelenej izolačnými blokmi, čo umožňuje súčasné znášanie radiálneho, axiálneho a momentového zaťaženia.
· Kompaktné rozmery vnútorného a vonkajšieho krúžku s ultratenkým dizajnom blížiacim sa k miniaturizácii, ktorý kombinuje úroveň vysokú s vysokou presnosťou vyskúšanú P5, P4 a P2.

Aplikácie
Vhodné pre spojky priemyselných robotov a rotačné diely, otočné stoly obrábacích centier, rotačné rotačné platformy a špičkové zariadenia v lekárskych zariadeniach, vojenských aplikácií a výrobných závodoch IC.

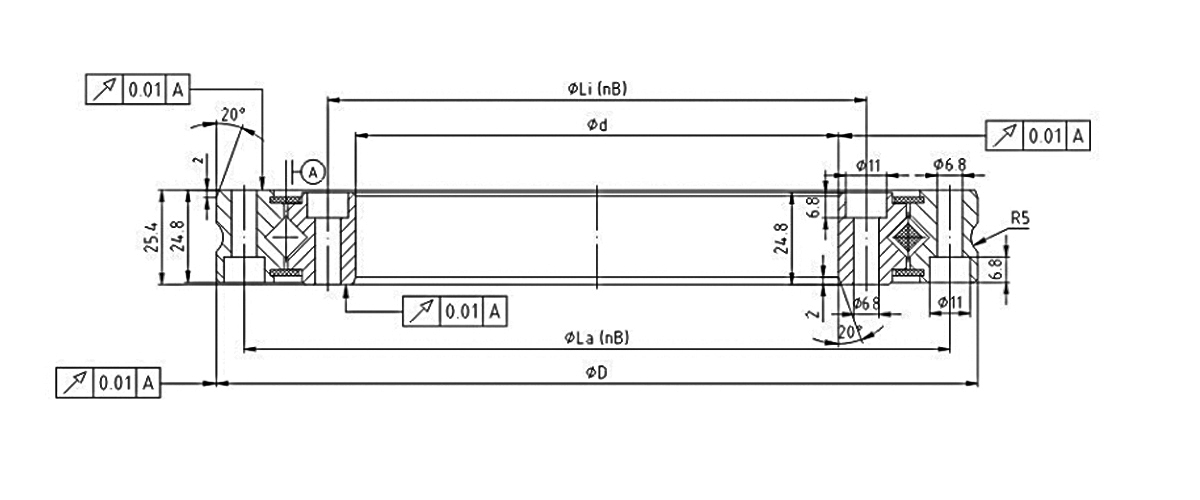

Ložisko NO. Základná veľkosť
(mm) 		Veľkosť montážneho otvoru
(mm) 		Základná nosnosť (Kn) hmotnosť
Axiálne zaťaženie Radiálne zaťaženie
D d Di da La Li nB Dynamické zaťaženie Ca Statické zaťaženie Coa Dynamické zaťaženie Cr Čo je statické zaťaženie kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

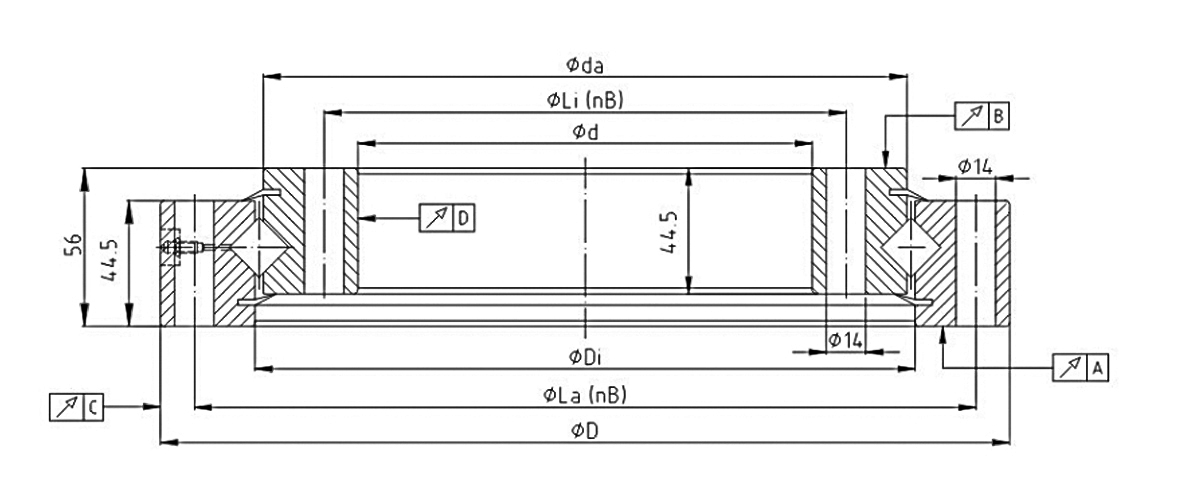

Ložisko NO. Veľkosť montážneho otvoru
(mm) 		Presnosť otáčania Vnútorná vôľa hmotnosť
Da d La nB Li Di da A B C D Predpätie kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01 – 0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01 – 0,05 77
