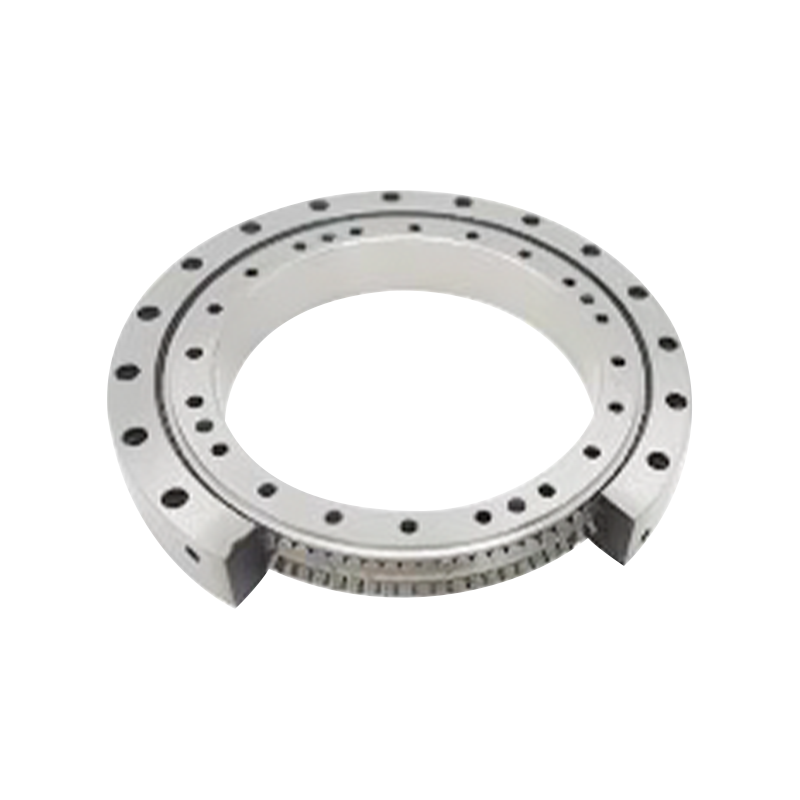

Vysokovýkonné krížové valčekové ložisko RW

Vysokovýkonné krížové valčekové ložiská RW (integrované vnútorné a vonkajšie krúžky, s montážnymi otvormi)

Krížové valčekové ložisko typu RW sa vyznačuje integrovanou konštrukciou vnútorného a vonkajšieho krúžku, čím sa dosiahne vysoká tuhosť komponentov. Otvory pre montážne skrutky sú súčasťou vlastného aj vonkajšieho krúžku; ich množstvo je optimalizované tak, aby rozmery a obmedzili dostatočne deformáciu valivých plôch počas inštalácie, čím sa zabezpečí stabilný rotačný výkon. Okrem toho, zlepšenie presnosti obrábania tohto produktu spĺňa vysoké požiadavky na rýchlosť otáčania.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Ľahké rotačné kĺbové ložisko CRBT ĎALŠÍ:Presné harmonické redukčné ložisko
  • Popis
  • Špecifikácie
  • Kontaktujte nás

Vlastnosti ložísk:
· Miniaturizácia a vysoká tuhosť: Valčeky s malým priemerom usporiadané v dvojradovej konfigurácii v 45° intervaloch dosahujú miniaturizáciu a vysokú rýchlosť.
· Vysoká presnosť otáčania: Integrovaná vnútorná a vonkajšia prstencová štruktúra umožňuje vysoko presný rotačný pohyb.
·Skrátený čas inštalácie: Montážne otvory na vnútornom aj vonkajšom krúžku uľahčujú priame upevnenie, čím sa výrazne skracuje čas inštalácie inštalácií a podporných krytov.

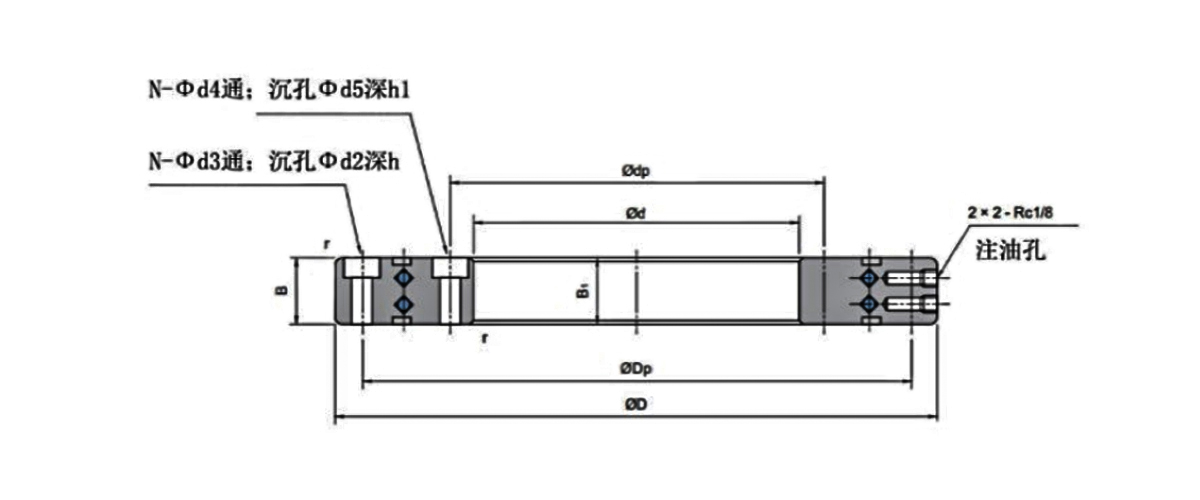

Typ ložiska Hlavné rozmery Vzťah medzi montážnymi otvormi Rameno
rozmery 		Základná nosnosť
(radiálny) 		hmotnosť
d D B B1 dp Vnútorný krúžok
montážne otvory 		Dp Vonkajšie ning
montážne otvory 		ds Dh Cr Kor
mm mm mm KN KN kg
145 Rw 100 185 20 20 115 12-Φ4,6 priechodný otvor, Φ8,5hĺbka zahĺbenia15 170 12-φ4,6 priechodný otvor, Φ8,5 hĺbka zahĺbenia15 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 12-φ6 priechodný otvor, φ10hĺbka zahĺbenia22,5 182 12-φ6 priechodný otvor, φ10hĺbka zahĺbenia22,5° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 16-φ6 priechodný otvor，φ10hĺbka zahĺbenia22.5 222 16-φ6 priechodný otvor，φ10hĺbka zahĺbenia22.5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 24-φ7 priechodný otvor, Φ11hĺbka zahĺbenia24,5 270 24-φ7 priechodný otvor, Φ11hĺbka zahĺbenia24,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 Priechodný otvor 20-φ6, hĺbka zahĺbenia Φ1030 260 20-φ6 priechodný otvor, φ10hĺbka zahĺbenia30 217 245 87 215 9.90
250 RW 200 300 40 40 220 20-φ6 priechodný otvor, φ10hĺbka zahĺbenia30 280 Priechodný otvor 20-Φ6, hĺbka zahĺbenia Φ1030 237 265 89.7 231 11.00
RW297 210 380 40 40 240 24-φ9,3 priechodný otvor,①14,5hĺbka zahĺbenia28 350 24-φ9,3 priechodný otvor, φ14,5hĺbka zahĺbenia28 285 315 101 288 22.00
RW323 260 385 50 50 282 24-φ7 priechodný otvor, Φ12hĺbka zahĺbenia38 363 24-Φ7 priechodný otvor, Φ12hĺbka zahĺbenia38 302 343 168 422 24.00
RW388 325 450 50 50 347 30-φ9,3 priechodný otvor, φ14,5 hĺbka zahĺbenia 9" 428 30-φ9,3 priechodný otvor,①14,5hĺbka zahĺbenia9 367 408 199 558 29.00
RW445 350 540 50 50 384 32-φ9,3 priechodný otvor, φ14,5hĺbka zahĺbenia35 505 32-φ9,3 priechodný otvor, φ14,5hĺbka zahĺbenia35° 425 465 216 652 47.00
RW463 395 525 50 50 418 36-φ10 priechodný otvor, φ15hĺbka zahĺbenia9 502 36-φ10 priechodný otvor，①15hĺbka zahĺbenia9 440 480 208 634 31.00
RW530 460 600 50 50 486 Priechodný otvor 40-Φ10, hĺbka zahĺbenia Φ159 574 40-φ10 priechodný otvor, φ15hĺbka zahĺbenia9 510 550 233 771 40.00
RW665 580 750 60 60 610 32-φ12 priechodný otvor，φ18hĺbka zahĺbenia11 720 32-φ12 priechodný otvor，φ18hĺbka zahĺbenia11 640 690 314 902 92.00
RW760 650 870 60 60 690 Priechodný otvor 32-φ14, hĺbka zahĺbenia φ2013 830 Priechodný otvor 32-φ14, hĺbka zahĺbenia φ2013 735 785 336 1030 138.00
