3200 A-2ZTN9/MT33 Dvojradové guľkové ložiská s kosouhlým stykom

Name: 3200 A-2ZTN9/MT33 Dvojradové guľkové ložiská s kosouhlým stykom
Rating: 5 (99 reviews)

Dvojradové guľkové ložiská s kosouhlým stykom (DRACBB) Konštrukcia dvojradového guľkového ložiska s kosouhlým stykom (DRACBB) je v zásade rovnaká ako u dvoch jednoradových guľkových ložísk s kosouhlým stykom, ale zaberá podstatne menej axiálneho priestoru. DRACBB môže absorbovať radiálne zaťaženie a axiálne zaťaženie pôsobiace v oboch smeroch. Je schopný obmedziť obojsmerný axiálny posun hriadeľa alebo krytu. S typickým kontaktným uhlom 30° poskytuje vysoko pevné usporiadanie ložísk a odolný moment prevrátenia.

Kontaktujte nás

PREDCHÁDZAJÚCI:Žiadny predchádzajúci produkt ĎALŠÍ:7200 BECBP guľkové ložiská s kosouhlým stykom

Popis
Špecifikácie
Kontaktujte nás

Charakteristika ložiska
· Kompaktný axiálny priestor: Vyžaduje minimálny axiálny priestor.
· Priestorovo úsporné riešenie: Vhodné pre aplikáciu, kde je obmedzený axiálny priestor, často nahrádzajú dve jednoradové guľkové ložiská s kosouhlým stykom namontované v usporiadaní chrbtom k sebe.
· Kombinovaná nosnosť: Znáša radiálne zaťaženie a axiálne zaťaženie v oboch smeroch.
· Kapacita momentového zaťaženia: Dokáže vydržať prevratné momenty.
· Usporiadanie pevných ložísk: Poskytuje vysokú tuhost systému.

Kľúčové výhody
· Vysoká tuhosť a nosnosť: Ponúka výrazne vyššiu tuhosť v porovnaní s jedným radovým usporiadaním guľôčkových ložísk s kosouhlým stykom.
· Možnosť trojitého zaťaženia: Schopné súčasné prenášať radiálne zaťaženie, obojsmerné axiálne zaťaženie a krútiace momenty.
· Ideálna pre vysokú tuhost: Veľmi vhodné pre aplikáciu vyžaduje vysokú rýchlosť.

Oblasti použitia (aplikácie)
· Široko používané v nábojoch predných kolies automobilov.
·Olejové čerpadlá, Rootsove dúchadlá, vzduchové kompresory.
· Rôzne typy prevodoviek/prevodoviek.
·Vretená obrábacích strojov.

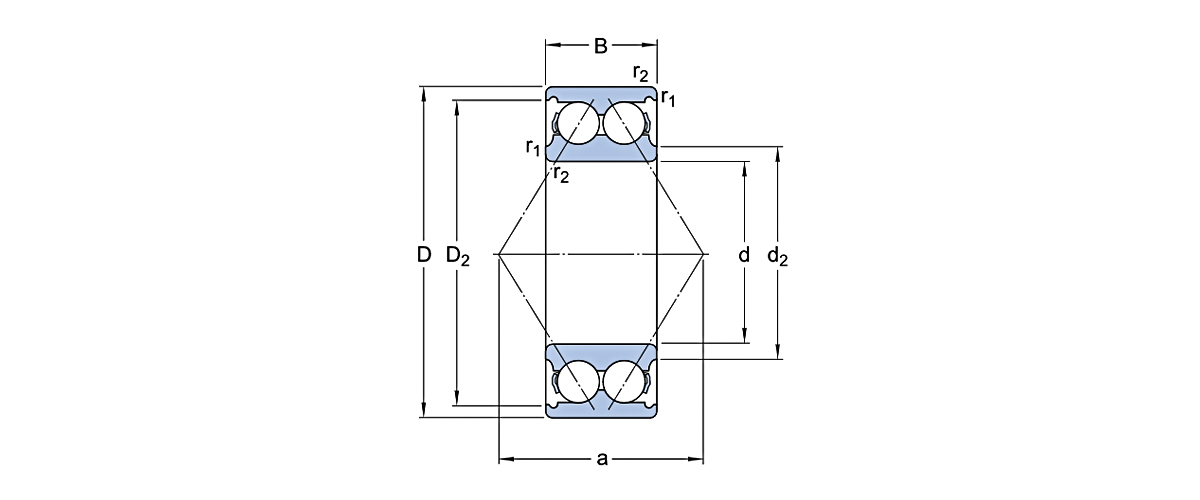

Základné rozmery			Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery			dynamickýkýkýkýký	statickékékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Ložisko
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 Ložisko
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 Ložisko
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Ložisko
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 Ložisko
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Ložisko
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Ložisko
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 Ložisko
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Ložisko
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z Ložisko
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Ložisko
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 Ložisko
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 Ložisko
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Ložisko
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Ložisko
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 Ložisko
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Ložisko
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z Ložisko
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Ložisko
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 Ložisko
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Ložisko
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Ložisko
20	47	20.6	18.36	11.61	14400	12600	0.16	Ložisko 3204 A
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z Ložisko
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Ložisko
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 Ložisko
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 Ložisko
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Ložisko
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A Ložisko
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z Ložisko

Základné rozmery			Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery			dynamickýkýkýkýký	statickékékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Ložisko
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 Ložisko
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 Ložisko
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Ložisko
25	52	20.6	19.8	13.77	10800	10800	0.18	Ložisko 3205 A
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z Ložisko
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Ložisko
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 Ložisko
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Ložisko
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A Ložisko
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z Ložisko
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Ložisko
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 Ložisko
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 Ložisko
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Ložisko
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A Ložisko
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z Ložisko
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Ložisko
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 Ložisko
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 Ložisko
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Ložisko
30	72	30.2	38.25	27	9000	8100	0.52	3306 A Ložisko
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z Ložisko
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Ložisko
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 Ložisko
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Ložisko
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Ložisko
35	72	27	36.45	27	8100	8100	0.44	Ložisko 3207 A
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z Ložisko
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Ložisko

Základné rozmery			Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery			dynamickýkýkýkýký	statickékékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 Ložisko
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 Ložisko
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Ložisko
35	80	34.9	47.43	37.35	8100	7200	0.74	Ložisko 3307 DJ1
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A Ložisko
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z Ložisko
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Ložisko
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 Ložisko
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 Ložisko
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Ložisko
40	80	30.2	43.2	32.85	8100	7200	0.57	Ložisko 3208 A
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z Ložisko
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Ložisko
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 Ložisko
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 Ložisko
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Ložisko
40	90	36.5	44.46	37.35	7200	6300	0.93	Ložisko 3308 DNRCBM
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A Ložisko
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z Ložisko
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Ložisko
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 Ložisko
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 Ložisko
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Ložisko
40	90	36.5	62.01	51.3	7200	6300	0.93	Ložisko 3308 DMA
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 Ložisko
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A Ložisko
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z Ložisko
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Ložisko
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 Ložisko
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Ložisko

Základné rozmery			Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery			dynamickýkýkýkýký	statickékékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Ložisko
45	100	39.7	55.62	46.8	6750	5670	1.25	Ložisko 3309 DNRCBM
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A Ložisko
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z Ložisko
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Ložisko
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Ložisko
45	100	39.7	71.37	62.55	6750	5670	1.25	Ložisko 3309 DMA
50	90	30.2	45.9	38.25	7200	6300	0.65	Ložisko 3210 A
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z Ložisko
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Ložisko
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 Ložisko
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 Ložisko
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Ložisko
50	110	44.4	73.71	62.55	6030	5040	1.95	Ložisko 3310 DNRCBM
50	110	44.4	84.24	76.5	6030	5040	1.95	Ložisko 3310 DMA
50	110	44.4	85.5	62.55	5400	5400	1.95	Ložisko 3310 A
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z Ložisko
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 Ložisko
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Ložisko
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A Ložisko
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z Ložisko
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 Ložisko
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 Ložisko
55	120	49.2	86.04	74.7	5400	4770	2.65	Ložisko 3311 DNRCBM
55	120	49.2	99.9	90	5400	4500	2.65	Ložisko 3311 DMA
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A Ložisko
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z Ložisko
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 Ložisko
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 Ložisko
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A Ložisko

Základné rozmery			Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery			dynamickýkýkýkýký	statickékékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z Ložisko
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 Ložisko
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 Ložisko
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Ložisko
60	130	54	114.3	85.5	5040	4500	2.8	3312 A Ložisko
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z Ložisko
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A Ložisko
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z Ložisko
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Ložisko
65	140	58.7	124.2	109.8	4770	4050	4.1	Ložisko 3313 DNRCBM
65	140	58.7	131.4	99	4770	4050	4.1	3313 A Ložisko
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z Ložisko
70	125	39.7	79.56	72	5040	4050	1.9	3214 A Ložisko
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z Ložisko
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A Ložisko
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z Ložisko
75	130	41.3	86.04	79.2	4770	4050	2.1	Ložisko 3215 A
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z Ložisko
75	160	68.3	158.4	126	4050	3600	5.6	3315 A Ložisko
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z Ložisko
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 A Ložisko
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 A Ložisko
85	150	49.2	111.6	99	4050	3420	3.4	3217 A Ložisko
85	180	73	187.2	158.4	3600	3240	8.3	3317 A Ložisko
90	160	52.4	117	108	3870	3240	4.15	3218 A Ložisko
90	190	73	187.2	162	3420	3060	9.25	3318 A Ložisko
95	170	55.6	143.1	131.4	3600	3060	5	3219 A Ložisko
95	200	77.8	216	194.4	3240	2880	11	3319 A Ložisko
100	180	60.3	160.2	149.4	3420	2880	6.1	Ložisko 3220 A
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 A Ložisko

Základné rozmery			Základná nosnosť		Hodnotenie rýchlosti		omša	Model
Základné rozmery			dynamickýkýkýkýký	statickékékékékéké	Referenčná rýchlosť	Obmedzujúca rýchlosť	omša	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 A Ložisko
110	240	92.1	261.9	274.5	2700	2340	19	3322 A Ložisko
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Ložisko
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Ložisko
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Ložisko
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Ložisko
160	215	56	121.5	198	2520	2700	5.67	305608 Ložisko
160	215	56	121.5	198	2520	2700	5.45	305608 B Ložisko
160	240	76	210.6	301.5	2340	2520	11.4	305183 Ložisko
170	260	84	252.9	364.5	2160	2340	16.8	305180 Ložisko
180	250	70	171	256.5	2160	2340	9.67	305288 DA Ložisko
180	259.5	66	202.5	279	2160	2340	11	305262 D Ložisko
190	269.5	66	243	373.5	1980	2160	11	305338 D Ložisko
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Ložisko
200	280	80	217.8	342	1980	2160	15.9	305393 Ložisko
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Ložisko
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Ložisko
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Ložisko
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Ložisko
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB Ložisko
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Ložisko
260	369.5	92	357.3	639	1530	1530	30	305270 D Ložisko
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Ložisko

Inžinierstvo budúcnosti pohybu

O UKL

Spoločnosť UKL Bearing Manufacturing Co., Ltd. (Wuxi) bola založená v roku 2020 Čína 3200 A-2ZTN9/MT33 Dvojradové guľkové ložiská s kosouhlým stykom dodávatelia a OEM/ODM 3200 A-2ZTN9/MT33 Dvojradové guľkové ložiská s kosouhlým stykom spoločnosť, integrovaný priemyselný a obchodný podnik zameraný na presnú výrobu, kombinujúci výskum a vývoj, výrobu a predaj.
Spoločnosť sa špecializuje na vysoko výkonné ložiskové riešenia a poskytuje technickú podporu globálnym priemyselným odvetviam s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť.

S viac ako 200 kvalifikovanými odborníkmi a plne modernizovanou výrobnou základňou pokrývajú zariadenia UKL celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovanú montáž.
Využívajúc viac ako 15-ročné skúsenosti s OEM/ODM exportom, UKL rýchlo reaguje na potreby zákazníkov a ponúka flexibilné a prispôsobené služby pre klientov v Európe, Ázii, Afrike a na Strednom východe.

Viac o nás Ukl Bearing Manufacturing Co.,Ltd

0+

rokov

Skúsenosti v odbore
0+

Modelová rozmanitosť
0+

Počet zamestnancov
0

$

Ročná exportná hodnota

Certifikát cti

Správy

Ako vybrať ložiská ZKLDF100 pre vysokorýchlostné otočné stoly: Rozmery, nosnosť a montážny návod
08 Oct, 2026
V oblasti presného riadenia pohybu je po ložiskách, ktoré dokážu dosiahnuť súčasne axiálne, radiálne a naklápacie momenty, neúprosný. The Ložiská ZKLDF100 predstavujú špecializovanú t...

ČÍTAŤ VIAC
Čo robí krížové valčekové ložisko XSU080168 priemyselným štandardom pre presné rotačné aplikácie?
01 Oct, 2026
Pochopenie krížového valčekového ložiska XSU080168 Keď sa presnosť, tuhosť a momentová zaťažiteľnosť zbližujú, XSU080168 sa stáva kritickým komponentom v rotačných strojoch. Tento t...

ČÍTAŤ VIAC
Ložiská RB2508 pre ramená robota: Umožňujú presný pohyb a predĺženú životnosť
24 Sep, 2026
Prečo kĺby robota viac ako štandardné ložisko Kĺby robotov fungujú pod unikátnou kombináciou obmedzení. Musia byť ľahké, no zároveň dostatočne pevné, aby dokázali deformovať pri zaťažení. ...

ČÍTAŤ VIAC
Čo robí ložisko SI5TK ideálnym bezúdržbovým riešením pre miniatúrne spojenia?
17 Sep, 2026
Pochopenie ložiska SI5TK v systémoch presného pohybu Keďi a špecialisti na nákup hľadajú kompaktný, samomazací koniec tyče, ktorý pokračuje potrebu neustáleho mazania, Ložisko SI5TK ...

ČÍTAŤ VIAC
