Krížové valčekové ložisko Výrobcovia

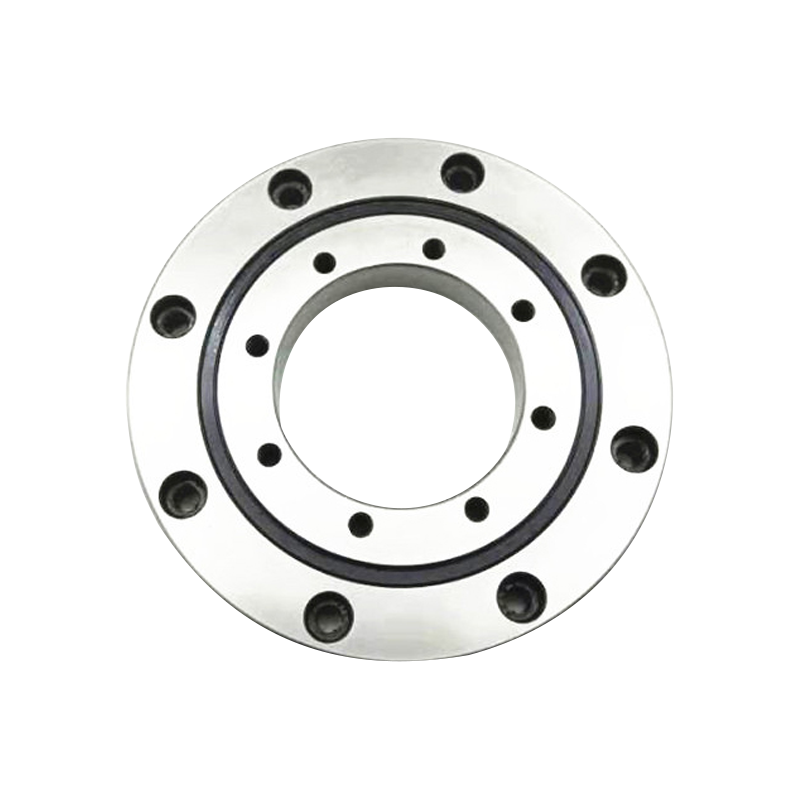

Krížové valčekové ložiská (krížové valčekové ložiská) Krížové valčekové ložiská, tiež známe ako krížové valčekové ložiská, využívajú vnútornú štruktúru, kde sú valčekové valčeky usporiadané krížovo pod uhlom 90° voči sebe v obežných dráhach v tvare V. Medzi valčeky sú umiestnené separátory alebo rozpery. Táto konštrukcia umožňuje jednému ložisku súčasne zvládať zaťaženie vo všetkých smeroch, vrátane radiálneho zaťaženia, axiálneho zaťaženia a krútiacich momentov. Ložiská sa vyznačujú minimálnymi celkovými rozmermi (miniaturizácia), vysokou tuhosťou, vysokou presnosťou otáčania a kombinovanou nosnosťou. Preto sa najlepšie hodia na: Spoje alebo rotačné časti priemyselných robotov. Rotačné časti manipulátorov/ruky robotov.Otočné stoly obrábacích centier.Presné otočné stoly.Zdravotnícke zariadenia.Meracie prístroje.Zariadenia na výrobu IC a iné aplikácie. Konštrukčné typy skrížených valivých ložísk Skrížené valčekové ložiská sa vo všeobecnosti klasifikujú do troch konštrukčných foriem: Vonkajší krúžok oddeliteľný, vnútorný krúžok integrovaný. Vonkajší krúžok integrovaný, vnútorný krúžok oddeliteľný. Vonkajšie aj vnútorné krúžky sú integrované.
1. Typ RB (oddeliteľný vonkajší krúžok, integrovaný vnútorný krúžok) Štruktúra: Vonkajší krúžok je rozdelený na dva kusy, zatiaľ čo vnútorný krúžok je jeden integrovaný komponent. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vnútorného krúžku.
2. Typ RE (integrovaný vonkajší krúžok, oddeliteľný vnútorný krúžok) Štruktúra: Má rovnaké vonkajšie rozmery ako typ RB, ale vonkajší krúžok je integrovaný a vnútorný krúžok je rozdelený na dva kusy. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vonkajšieho krúžku.
3. Typ RU (integrované vnútorné a vonkajšie krúžky, s montážnymi otvormi) Štruktúra: Vnútorné aj vonkajšie krúžky sú integrované a majú montážne otvory. To eliminuje potrebu upevňovania prírub a podporných sediel, vďaka čomu je použitie veľmi pohodlné. Výkon: Keďže sú vnútorné a vonkajšie krúžky integrované, inštalácia má minimálny vplyv na výkon, čím sa zaisťuje stabilná presnosť otáčania a krútiaci moment. Použitie: Vhodné pre aplikácie vyžadujúce vysokú presnosť otáčania vnútorného aj vonkajšieho krúžku.
4. Typ RA (oddeliteľný vonkajší krúžok, integrovaný vnútorný krúžok, ultratenký) Štruktúra: Ultratenký dizajn, kde je hrúbka vnútorného a vonkajšieho krúžku znížená na maximálnu mieru. Konštrukcia je rovnaká ako u typu RB, s deleným vonkajším prstencom. Použitie: Vhodné pre diely vyžadujúce ľahkú a kompaktnú konštrukciu, ako sú rotačné časti robotov a manipulátorov.
5. Typ RBH (integrované vnútorné a vonkajšie krúžky, ultratenká)Štruktúra: Ultratenký dizajn s integrovanými vnútornými a vonkajšími krúžkami, ale bez montážnych otvorov. Vyžaduje upevnenie pomocou prírub a podporných sediel počas inštalácie.Výkon: Integrovaná štruktúra oboch krúžkov zabraňuje zhoršeniu výkonu v dôsledku inštalácie, čím sa zabezpečuje stabilná presnosť otáčania a krútiaci moment.Aplikácia: Vhodné pre aplikácie vyžadujúce malé rozmery (miniaturizácia) pri zachovaní vysokej presnosti otáčania pre vnútorné aj vonkajšie krúžky.
6. Typ SX (integrovaný vnútorný krúžok, oddeliteľný vonkajší krúžok, ultratenký) Štruktúra: Pre rovnaký priemer hriadeľa má typ SX menší prierez ako typ RB. Vďaka ultratenkej konštrukcii nemajú vnútorné ani vonkajšie krúžky montážne otvory, čo si počas inštalácie vyžaduje upevnenie pomocou prírub a sediel ložísk. Použitie: Vhodné pre aplikácie, kde sa vnútorný krúžok otáča.

Inžinierstvo budúcnosti pohybu
O UKL
Spoločnosť UKL Bearing Manufacturing Co., Ltd. (Wuxi) bola založená v roku 2020 Čína Krížové valčekové ložisko výrobcovia a Krížové valčekové ložisko továreň, integrovaný priemyselný a obchodný podnik, ktorý sa zameriava na presnú výrobu, kombinujúci výskum a vývoj, výrobu a predaj.
Spoločnosť sa špecializuje na vysokovýkonné ložiskové riešenia, poskytujúc technickú podporu pre globálne priemyselné odvetvia s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť.

S viac ako 200 kvalifikovanými odborníkmi a plne modernizovanou výrobnou základňou pokrývajú zariadenia UKL celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovanú montáž.
Využívajúc viac ako 15-ročné skúsenosti s OEM/ODM exportom, UKL rýchlo reaguje na potreby zákazníkov a ponúka flexibilné a prispôsobené služby pre klientov v Európe, Ázii, Afrike a na Strednom východe.

Ukl Bearing Manufacturing Co.,Ltd Viac o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    rokov

    Priemyselné skúsenosti

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Rozmanitosť modelov

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zamestnancov

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Ročná exportná hodnota

Ukl Bearing Manufacturing Co.,Ltd
Certifikát cti
Správy
Krížové valčekové ložisko Priemyselné znalosti

Vo svetle presného strojárstva nebol po komponentoch, ktoré ponúkajú súčasne vysokú tuhosť, priestory úsporné konštrukcie a viacsmernú nosnosť, vyššiu nosnosť. Krížové valčekové ložiská ukázali ako zlatý štandard pre vysokovýkonný rotačný pohyb, najmä v odvetviach, kde sa nedá vyjednávať o presnosti.

Čo sú krížové valčekové ložiská?

Krížové valčekové ložiská sú špecializované valivé ložiská, v ktorých sú valčekové valčeky usporiadané ortogonálne – umiestnené navzájom v pravých uhloch – v bežných dráhach v tvare V. Táto „skrížená“ konfigurácia umožňuje jednému ložisku súčasne zvládať radiálne, axiálne a momentové zaťaženie.

Na rozdiel od tradičných guľôčkových ložísk, ktoré dôverujú na bodový kontakt, cylindrické valčeky v krížovom valčekovom ložisku poskytujú linkový kontakt . Výrazne zväčšuje kontaktnú plochu, čo má za následok vynikajúcu tuhosť a minimálnu elastickú deformáciu pri veľkom alebo komplexnom zaťažení.

Kľúčové výhody krížových valivých ložísk

  • Vysoká presnosť otáčania: Ortogonálne usporiadanie znižuje zošikmenie a trenie a zaisťuje výnimočne nízke hádzanie.
  • Vynikajúca tuhosť: Krížové valčekové ložiská sú 3 až 4-krát pevnejšie ako štandardné guľkové ložiská s kosouhlým stykom.
  • Kompaktný pôdorys: Pretože jedno krížové valčekové ložisko môže nahradiť dve tradičné ložiská (ako axiálna radiálna kombinácia), umožňuje výrazné zmenšenie zariadenia.
  • Zjednodušená inštalácia: Moderné konštrukcie, ako napríklad tie s montážnymi otvormi, umožňujú priame priskrutkovanie k puzdru, čím sa znižuje zložitosť montáže.

Porovnanie: krížové valčekové ložiská vs

Aby sme vám pomohli vybrať správne riešenie pre vaše zariadenie, nasledujúca tabuľka porovnáva metriky výkonu krížových valčekových ložísk s bežnými alternatívami.

Funkcia Krížové valčekové ložiská Guličkové ložiská s hlbokou drážkou Kuželíkové ložiská
Smer zaťaženia Radiálny axiálny moment Primárne radiálne Radiálne Jednosmerné Axiálne
Tuhosť Ultra-vysoká Mierne Vysoká
Priestorová požiadavka Minimálne (kompaktné) Mierne Veľké (často vyžaduje páry)
Presný stupeň P2 / P4 / P5 P0 / P6 P5 / P6
Hlavná aplikácia Robotika, CNC stoly Motory, spotrebiče Automobilový priemysel, ťažký priemysel

Aplikácie v modernom priemysle

Ako profesionálna továreň na ložiská v Číne poskytuje UKL technickú podporu pre globálne priemyselné odvetvia, ktoré sú dostatočne spoľahlivé a vysoko presný pohyb. náš Krížové valčekové ložiská sú životne dôležité zložky v:

  1. Priemyselná robotika: Používa sa v „pásovom“, „ramennom“ a „lakťovom“ kĺbe robotických ramien na zabezpečenie hladkého a presného polohovania.
  2. CNC otočné stoly: Poskytovanie stability potrebnej pre vysokorýchlostné obrábanie a vertikálne vyvrtávanie frézy.
  3. Lekárske vybavenie: Nevyhnutné pre vysoko presné otáčanie potrebné v CT skeneroch a MRI prístrojoch.
  4. Letectvo a obrana: Podporné radarové podstavce a presné satelitné sledovacie systémy.

Prečo si vybrať UKL Bearing Manufacturing Co., Ltd.?

Ako integrovaný priemyselný a obchodný podnik, UKL Bearing Manufacturing Co., Ltd. (Wuxi) vyniká v konkurenčnom prostredí prostredníctvom nášho záväzku k precíznosti a flexibilnosti služieb.

1. Integrovaná dokonalosť výroby

Na rozdiel od mnohých obchodných firiem má UKL plne modernizovanú výrobnú základňu. Naše zariadenia pokrývajú celý životný cyklus výroby: Kovanie → Žíhanie → Sústruženie → Tepelné spracovanie → Brúsenie → Automatizovaná montáž . To nám umožňuje udržiavať kontrolu kvality v každej fáze.

2. Vysoko presné štandardy

Využitím pokročilých testovacích nástrojov vyrábame ložiská, ktoré dosahujú stupne presnosti P5, P4 a dokonca aj P2 . Naše materiály pozostávajú z vysoko čistej ložiskovej ocele podrobenej špecializovaným procesom tepelného a studeného spracovania, aby sa maximalizovala únavová životnosť.

3. Globálna odbornosť OEM/ODM

S nad 15 rokov skúseností s exportom , chápeme nuansy globálneho trhu. ponúkame:

  • Rýchla odpoveď: Rýchle cenové ponuky a technické konzultácie.
  • Prispôsobenie: Riešenia na mieru pre neštandardné požiadavky na základe základných výkresov.
  • Vysoká spoľahlivosť: S hrdosťou slúžime klientom v celej Európe, Ázii, Afrike a na Strednom východe s certifikovanými procesmi podľa ISO9001 a ISO14001.

4. Technická podpora a servis

V UKL nepredávame len ložiská; poskytujeme riešenia. Náš tým viac ako 200 skúsených profesionálov ponúka technickú pomoc od počiatočného potvrdenia výkresu až po popredajnú údržbu, čím zaisťuje, že vaše stroje budú fungovať pri najvyšších výkonoch.

Výber správneho krížového valčekového ložiska

Pri získavaní zdrojov od spoločnosti na výrobu ložísk zvážte tieto tri kritické faktory:

  • Rotácia vnútorného/vonkajšieho prstenca: Určite, či sa bude otáčať vnútorný krúžok, vonkajší krúžok alebo oboje, pretože to určuje model (napr. séria RB, RE alebo RU).
  • Vôľa a predpätie: Vysoko aktuálna aplikácia zvyčajne vyžaduje negatívnu vôľu (predpätie) na zvýšenie tuhosti.
  • Stredie: Pre čisté priestory alebo korozívne prostredie byť potrebné špeciálne mazivá alebo materiály z nehrdzavejúcej ocele.

Často kladené otázky (FAQ)

1. Ktorú sériu krížových valčekových ložísk si mám vybrať: RB, RU alebo CRBH?
Závisí to od vašich montážnych potrieb. Séria RB je ideálny pre maximálnu presnosť otáčania vnútorného krúžku. séria RU integrovaný krúžk s montážnymi otvormi pre inštaláciu najmenších pôdorysov. Séria CRBH Ponúka vysokú tuhost pre otáčanie vnútorného aj vonkajšieho krúžku. V UKL poskytujeme technické výkresy pre všetky série, aby sme sa dokonale prispôsobili vášmu dizajnu.

2. Môže jedno krížové valčekové ložisko nahradiť viacero tradičných ložísk?
áno. Vďaka konštrukcii obežnej dráhy v tvare V zvládajú jedno krížové valčekové ložisko súčasne radiálne, axiálne a momentové zaťaženie. To vám umožní nastaviť s dvoma ložiskami, čím znížite priestor, a náklady na montáž pri zachovaní vysokej hmotnosti tuhosti.

3. Ako UKL potvrdiť presné triedy P4 alebo P2?
Celý proces riadime interne v našej továrni Wuxi – od kovania a špecializovaného tepelného spracovania až po CNC presné brúsenie. Každé ložisko prechádza 100% kontrolou hluku, vibrácií a vôle pomocou pokročilých testovacích prístrojov, čím sa zaisťuje, čím spĺňame mimoriadne vysoké požiadavky najmä priemyselných odvetví.

4. Ponúkate prispôsobenie pre neštandardné aplikácie?
S 15ročnými skúsenosťami s OEM/ODM je našou silnou stránkou prispôsobenia. Či už potrebujete špecifické rozmery, materiály z nehrdzavejúcej ocele alebo špecializované mazivá pre vákuové alebo vysokoteplotné prostredie, UKL poskytuje výskum a vývoj a vývoj na mieru, aby vyhovoval vašim presným špecifikám.

5. Aký je typický typický čas pre medzinárodné objednávky?
Štandardné modely sú často na sklade a pripravené na odoslanie 7-10 dní . V prípade výroby na mieru alebo vo veľkom meradle náš integrovaný dodávateľský reťazec dodáva v rámci 30-45 dní . Na podporu našich klientov v Európe, Ázii a na Strednom východe uprednostňujeme ďalšiu odozvu.
