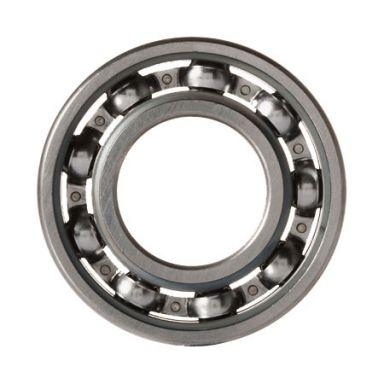

A ložisko 6224 predstavuje základnú súčasť moderných priemyselných strojov. Jednoradové guľkové ložiská patria medzi najuniverzálnejšie a najrozšírenejšie typy ložísk vo výrobnom, automobilovom a energetickom sektore. Tieto ložiská podporujú radiálne zaťaženie a mierne axiálne zaťaženie prostredníctvom jednoduchého, ale efektívneho dizajnu s oceľovými guľôčkami uloženými v drážkovaných krúžkoch.
Dizajn s hlbokými drážkami vytvára súvislú dráhu zaťaženia okolo ložiska a rovnomerne rozdeľuje napätie na všetky valivé prvky. Táto architektúra umožňuje plynulé otáčanie v náročných podmienkach pri zachovaní vysokej prevádzkovej spoľahlivosti. The 6224 jednoradové guľkové ložisko s hlbokou drážkou označenie sa riadi medzinárodnými normami ISO, ktoré označujú špecifické rozmerové a výkonové charakteristiky, na ktoré sa môžu inžinieri spoľahnúť v rámci globálnych dodávateľských reťazcov.
Guľôčkové ložiská obsahujú niekoľko kritických konštrukčných prvkov, ktoré prispievajú k ich širokému rozšíreniu v priemyselných prostrediach.
Precízna výroba týchto komponentov zaisťuje minimálne vibrácie a hluk počas prevádzky. Kvalita povrchovej úpravy na drážkach obežnej dráhy priamo ovplyvňuje životnosť ložísk a plynulosť prevádzky. Moderné výrobné techniky zachovávajú tolerancie v rámci mikrometrov, čo umožňuje ložiskám dosahovať rýchlosť otáčania presahujúcu 10 000 otáčok za minútu v mnohých aplikáciách.
Na rozdiel od iných typov ložísk vynikajú ložiská s hlbokými drážkami pri zvládaní scenárov kombinovaného zaťaženia. Geometria umožňuje guľôčkam prenášať radiálne zaťaženie kolmo na hriadeľ a mierne axiálne zaťaženie rovnobežné so smerom hriadeľa. Táto dvojkapacitná charakteristika eliminuje potrebu viacerých typov ložísk v mnohých aplikáciách, čím sa znižuje zložitosť konštrukcie a náklady na systém.
Pochopenie rozmerových a výkonnostných špecifikácií pomáha inžinierom vybrať vhodné ložiská pre konkrétne aplikácie.
| Parameter | Hodnota | Jednotka |
|---|---|---|
| Priemer otvoru (d) | 120 | mm |
| Vonkajší priemer (D) | 215 | mm |
| šírka (B) | 40 | mm |
| Minimálny polomer zaoblenia (r) | 2.1 | mm |
| Hmotnosť | 5.27 | kg |
| Typ otvoru | Valcový vývrt | - |
| Rolovací prvok | Oceľová guľa, jeden rad | - |
| Výkonnostná metrika | Hodnotenie |
|---|---|
| Základné dynamické zaťaženie (Cr) | 146 kN |
| Základná statická záťaž (Cor) | 118 kN |
| Limit rýchlosti mazania oleja | 6300 ot./min |
| Limit rýchlosti mazania mazivom | 4000 otáčok za minútu |
| Rozsah prevádzkových teplôt | -30 až 120 stupňov Celzia |
| Klasifikácia tolerancie | C0 Standard, možnosť rozšírenia na C3/C4 |
Ložisko 6224 sa dodáva vo viacerých konfiguráciách, aby vyhovovalo rôznym prevádzkovým prostrediam:
Ložiská s hlbokými drážkami poskytujú výnimočný výkon vo viacerých prevádzkových rozmeroch. Ich jednoduchá geometria umožňuje nižšie trenie v porovnaní so zložitými konštrukciami ložísk, čo vedie k zníženiu spotreby energie v priemyselných systémoch. Kontaktný uhol nula stupňov medzi guľôčkami a obežnými dráhami umožňuje týmto ložiskám efektívne zvládať rázové zaťaženie a absorbovať náhle skoky sily bez predčasného zlyhania.
Ďalšou významnou výhodou je tepelná stabilita. Oceľové konštrukčné materiály si zachovávajú konzistentné mechanické vlastnosti v rámci špecifikovaného teplotného rozsahu, čím zaisťujú predvídateľný výkon v kryogénnych aplikáciách aj pri zvýšených teplotách. Rozložená dráha zaťaženia zabraňuje lokalizovaným koncentráciám napätia, ktoré by mohli vyvolať únavové poruchy.
Inžinieri oceňujú štandardizáciu zabudovanú do konštrukcie ložísk s hlbokou drážkou. Univerzálne dimenzovanie hriadeľa a štandardizované montážne rozhrania zjednodušujú vývoj zariadenia. Táto všestrannosť umožňuje guľkové ložisko s hlbokými drážkami pre elektromotor aplikácie v rôznych odvetviach bez potreby prispôsobenia na mieru. Konštrukcia valcového vývrtu pojme plné hriadele aj kužeľové objímky prostredníctvom vhodného montážneho hardvéru.
Ložiská s hlbokými drážkami slúžia ako základné komponenty v priemyselných strojoch pokrývajúcich viacero sektorov. Ich prispôsobivosť rôznym podmienkam zaťaženia a rozsahom otáčok ich robí vhodnými pre výnimočne širokú škálu aplikácií.
Elektromotory a rotačné zariadenia: Tieto ložiská sú ústredným prvkom konštrukcie motora a podporujú otáčanie hriadeľa v motoroch so zlomkovým výkonom prostredníctvom veľkých priemyselných motorov s výkonom presahujúcim 1000 konských síl. Utesnené varianty poskytujú ochranu v prostrediach s prachom, vlhkosťou alebo chemikáliami.
Vybavenie na manipuláciu s materiálom: Dopravníkové systémy, kladkostroje a zdvíhacie mechanizmy závisia od ložísk s hlbokými drážkami pre spoľahlivú podporu nákladu. Radiálna nosnosť je vhodná na prepravu ťažkých materiálov v banských, stavebných a výrobných zariadeniach.
Kompresory a čerpadlá: Konštrukcie piestových a rotačných kompresorov obsahujú tieto ložiská na udržanie presného umiestnenia hriadeľa pri dynamických zmenách tlaku. Aplikácie čerpadiel ťažia z variantov utesnených ložísk, ktoré odolávajú vniknutiu vody a zabraňujú vnútornej korózii.
Poľnohospodárske stroje: Poľnohospodárske zariadenia od systémov na manipuláciu s obilím až po stroje na spracovanie plodín využívajú ložiská s hlbokými drážkami v primárnych hnacích systémoch aj pomocných komponentoch. Environmentálne vystavenie prachu, vlhkosti a organickým zvyškom si vyžaduje uzavreté alebo tienené varianty.
Spracovanie textilu a papiera: Vysokorýchlostné vretenové aplikácie a zariadenia na manipuláciu s pásom sa spoliehajú na ložiská s hlbokými drážkami pre konzistentný výkon. Zmeny teploty v prostredí spracovania zostávajú v prevádzkovom rozsahu ložiska.
Prevádzkové podmienky určujú vhodný typ tesnenia a spôsob mazania. Vysokorýchlostné aplikácie blížiace sa k 6000 ot./min. zvyčajne využívajú mazanie olejom, aby sa minimalizovalo zahrievanie trením. Stredné otáčky v rozsahu 2 000 až 4 000 otáčok za minútu efektívne fungujú s mazaním mazivom, čo si vyžaduje menej časté zásahy údržby. Nízkorýchlostné scenáre s vysokým zaťažením ťažia z utesnených ložísk, ktoré zachytávajú mazanie a vylučujú nečistoty z prostredia.
Aplikácie, ktoré presahujú rozsahy teplôt okolia alebo pracujú v korozívnom prostredí, vyžadujú ložiskové materiály, ktoré presahujú štandardnú oceľ. Nerezové valivé prvky a krúžky odolávajú oxidácii a chemickému napadnutiu, čím predlžujú životnosť v námorných alebo chemických spracovateľských aplikáciách.
Správny výber ložísk zabezpečuje optimálny výkon zariadenia a prevádzkovú životnosť. Pred špecifikovaním konkrétneho modelu ložiska musia inžinieri vyhodnotiť niekoľko kritických parametrov.
Analýza zaťaženia: Vypočítajte radiálne a axiálne zaťaženie očakávané počas normálnej prevádzky a počas prechodových dejov pri spustení/vypnutí. Porovnajte tieto vypočítané zaťaženia so základnými hodnotami zaťaženia ložiska. Bezpečnostné rozpätia 1,5 až 2,0 násobku základnej únosnosti sú štandardnou praxou pre predĺženie životnosti ložísk.
Požiadavky na rýchlosť: Identifikujte očakávaný rozsah prevádzkových otáčok a maximálnu rýchlosť otáčania. Pozrite si limity rýchlosti mazania ložiska, aby ste určili, či mazanie olejom alebo mazivom lepšie vyhovuje danej aplikácii. Vysokorýchlostné aplikácie môžu vyžadovať ložiská s optimalizovaným dizajnom klietok, aby sa minimalizovali odstredivé účinky na valivé prvky.
Environmentálne faktory: Posúďte vystavenie kontaminácii, prítomnosť vlhkosti, teplotné extrémy a chemické vystavenie. Varianty utesnených ložísk chránia pred vniknutím prachu a vlhkosti, ale obmedzujú dopĺňanie tuku. Otvorené ložiská umožňujú nepretržitú dodávku čerstvého mazania, ale vyžadujú účinné vonkajšie tesnenie na úrovni krytu stroja.
Konfigurácia montáže: Zistite, či montáž hriadeľa alebo krytu vyhovuje geometrii aplikácie. Zvážte požiadavky na toleranciu a stanovte spôsoby montáže, ktoré počas prevádzky správne znášajú radiálne aj axiálne zaťaženie.
Správne mazanie predstavuje najdôležitejší faktor pri predlžovaní životnosti ložísk. Ložiská mazané mazivom vyžadujú pravidelné dopĺňanie, aby sa nahradilo degradované mazivo a zachovala sa ochranná vrstva medzi valivými prvkami a obežnými dráhami. Olejové mazanie umožňuje nepretržité chladenie a odstraňovanie nečistôt cez filtračné systémy, ideálne pre vysokorýchlostné aplikácie.
Nadmerné mazanie vytvára teplo mechanickým vírením a je potrebné sa mu vyhnúť. Nedostatočné mazanie urýchľuje opotrebovanie a spúšťa zadretie, čím sa ložisko zničí v priebehu niekoľkých hodín prevádzky. Odporúčania špecifické pre aplikáciu vyvažujú tieto konkurenčné obavy.
Pravidelné kontroly identifikujú vznikajúce problémy skôr, ako dôjde ku katastrofálnej poruche. Zvýšené hodnoty teploty naznačujú nedostatočné mazanie alebo nadmerné zaťaženie. Nezvyčajný hluk alebo vibrácie naznačujú vniknutie kontaminácie alebo odlupovanie povrchu valivých telies. Systematické monitorovanie umožňuje prediktívne plánovanie údržby, ktoré minimalizuje neočakávané prestoje zariadenia.
Konštrukcie utesnených ložísk obsahujú mazivo a vylučujú kontamináciu, čím sa znižuje frekvencia údržby. Otvorené ložiská vyžadujú vonkajšie tesnenie na rozhraní krytu stroja. Flexibilné tesnenia a labyrintové konštrukcie chránia vnútorné časti ložísk a zároveň umožňujú riadenú cirkuláciu mazania. Zariadenia pracujúce v prašnom alebo mokrom prostredí výrazne ťažia z vylepšených tesniacich opatrení.
Pri hodnotení technológií ložísk pre priemyselné aplikácie inžinieri porovnávajú konštrukcie s hlbokými drážkami s alternatívnymi prístupmi vrátane kuželíkových ložísk, valčekových ložísk a magnetických ložísk.
| Typ ložiska | Radiálna kapacita | Axiálna kapacita | Rozsah rýchlosti | Úroveň nákladov |
|---|---|---|---|---|
| Guľa s hlbokými drážkami | Dobre | Mierne | Vysoká | Nízka |
| Kužeľový valec | Výborne | Výborne | Mierne | Vysoká |
| Valcový valec | Výborne | Obmedzené | Vysoká | Mierne |
| Magnetické ložiská | Špecializované | Špecializované | Veľmi vysoká | Veľmi vysoká |
Ložiská s hlbokými drážkami predstavujú optimálnu voľbu pre univerzálne aplikácie kombinujúce mierne zaťaženie, variabilné otáčky a cenovú citlivosť. Špecializované typy ložísk poskytujú vynikajúci výkon v špecifických scenároch, ale pri podstatne vyšších obstarávacích a prevádzkových nákladoch.
Guľkové ložiská s hlbokými drážkami vyhovujú prísnym medzinárodným rozmerovým a výkonnostným normám, predovšetkým ISO 6 pre všeobecné konštrukčné špecifikácie a ISO 286 pre klasifikáciu tolerancií. Tieto štandardy zaisťujú zameniteľnosť v rámci globálnych dodávateľských reťazcov a umožňujú inžinierom s istotou špecifikovať komponenty od viacerých dodávateľov.
Systémy certifikácie kvality vrátane zhody výroby podľa normy ISO 9001 a noriem kvality nesúcich normy ISO 20623 vytvárajú konzistentné výrobné procesy. Pravidelné testovanie potvrdzuje, že komponenty ložísk spĺňajú špecifikované požiadavky na zaťaženie, rozmerovú presnosť a povrchovú úpravu.
Moderné výrobné zariadenia využívajú počítačovo numericky riadené obrábanie na dosiahnutie geometrie obežnej dráhy s povrchovou úpravou pod 0,05 mikrometra. Pokročilé techniky brúsenia odstraňujú nedokonalosti podpovrchového materiálu, ktoré iniciujú únavové poruchy. Priebežné overovanie kvality potvrdzuje rozmerovú zhodu predtým, ako ložiská opustia výrobné zariadenia.
Odstredivé čistenie ocele odstraňuje vnútorné inklúzie, ktoré koncentrujú napätie pri prevádzkovom zaťažení. Procesy tepelného spracovania optimalizujú tvrdosť a húževnatosť materiálu a vyrovnávajú odolnosť proti opotrebovaniu a krehkosť. Tieto metalurgické pokroky výrazne predlžujú praktickú životnosť ložísk nad rámec návrhov predchádzajúcej generácie.
Ložiskový priemysel pokračuje v napredovaní smerom k zvýšenému výkonu, zlepšenej udržateľnosti a prispôsobovaniu sa vyvíjajúcim sa priemyselným požiadavkám. Dizajn ľahkých kompozitných klietok znižuje odstredivé sily pri extrémnych rýchlostiach pri zachovaní štrukturálnej integrity. Keramické valivé prvky v hybridných ložiskách znižujú hmotnosť a trenie pri zachovaní primeranej nosnosti pre mnohé aplikácie.
Povlaky s tuhým mazivom umožňujú prevádzku ložísk v prostrediach, kde nie je možné obsiahnuť konvenčné mazivo a olej, čo je obzvlášť dôležité pre letecký a vákuový priemysel. Inteligentné konštrukcie ložísk so zabudovanými snímačmi umožňujú monitorovanie stavu, ktoré predpovedá potreby údržby skôr, ako dôjde k poruchám, čím sa optimalizuje spoľahlivosť v kritických systémoch.
Úvahy o udržateľnosti riadia vývoj konštrukcií ložísk, ktoré si vyžadujú menej častú výmenu a používajú mazivá kompatibilné so životným prostredím. Výrobcovia pracujú na odstránení prvkov vzácnych zemín z klietok s permanentnými magnetmi pri zachovaní výkonnostných štandardov, ktoré si vyžadujú moderné stroje.
Nezvyčajný hluk ložiska zvyčajne naznačuje vniknutie nečistôt alebo nedostatočné mazanie. Kovové častice, ktoré cirkulujú cez povrchy ryhovaných obežných dráh ložísk, vytvárajú rozpoznateľné zvuky brúsenia. Systematické preplachovanie čistým mazivom niekedy obnoví plynulú prevádzku, ak je znečistenie minimálne. Zadreté alebo vážne poškodené ložiská vyžadujú úplnú výmenu.
Porucha ložiska pred očakávanými servisnými intervalmi naznačuje chyby pri inštalácii, nadmerné zaťaženie alebo problémy s prostredím. Nesprávna montáž spôsobuje excentrické zaťaženie sústreďujúce tlak na ložiskové časti navrhnuté pre rozložené zaťaženie. Prílišné utiahnutie montážnych spojov vytvára vnútorné napätia, ktoré urýchľujú únavu materiálu. Dodržiavanie špecifikovaných montážnych tolerancií predchádza týmto poruchám spôsobeným inštaláciou.
Teplota ložísk nad normálnym prevádzkovým rozsahom indikuje zvýšenie trenia v dôsledku poruchy mazania alebo nadmerného zaťaženia. Problémy niekedy vyrieši zvýšenie množstva maziva alebo prechod na mazivo s vyššou teplotou. Overenie analýzou zaťaženia potvrdzuje, či prevádzkové podmienky prekračujú konštrukčné hodnoty ložiska.
Utesnené ložiská s hlbokými drážkami obsahujú trvalé tesnenia, ktoré zachytávajú mazivo v ložisku a vylučujú vonkajšiu kontamináciu. Táto konštrukcia znižuje požiadavky na údržbu a dobre sa správa v prašnom alebo mokrom prostredí, ale zabraňuje dopĺňaniu vonkajšieho maziva. Otvorené ložiská umožňujú nepretržitú cirkuláciu maziva a chladenie, ale vyžadujú vonkajšie tesnenie krytu, aby sa zabránilo vniknutiu kontaminácie. Prostredie aplikácie a schopnosť údržby určujú najvhodnejšiu konfiguráciu.
Výber ložiska začína výpočtom radiálneho a axiálneho zaťaženia pôsobiaceho na hriadeľ. Pozrite si tabuľky nosnosti od výrobcu ložísk, ktoré porovnávajú vaše vypočítané zaťaženia s publikovanými základnými nosnosťami. Vyberte veľkosť ložiska, pri ktorej vypočítané zaťaženie zostáva pod 50 až 70 percentami základnej únosnosti, aby ste zaistili primeranú bezpečnostnú rezervu životnosti. Overte, či prevádzkové otáčky spadajú do odporúčaných limitov otáčok mazania ložiska.
Ložiská s hlbokými drážkami tolerujú obmedzené uhlové vychýlenie typicky okolo jedného až troch stupňov v závislosti od veľkosti ložiska a podmienok zaťaženia. Nadmerná nesúososť koncentruje zaťaženie ložiska na obmedzené časti obežnej dráhy, čo urýchľuje únavové zlyhanie. Montážne postupy zdôrazňujúce sústrednosť hriadeľa a krytu zabraňujú problémom s nesúososťou. Výber flexibilnej spojky umožňuje menšie odsadenie hriadeľa, ktoré ložiská nedokážu samostatne prispôsobiť.
Vysokorýchlostné aplikácie, ktoré sa blížia k maximálnej hodnote otáčok ložiska, ťažia z mazania oleja cirkulujúceho cez ložisko pri kontrolovaných prietokoch. Olej odvádza teplo vznikajúce trením valivých telies a priebežne nahrádza degradované mazivo. Mazanie mazivom vhodné pre stredné otáčky vytvára nadmerné teplo pri vysokých rýchlostiach, čo môže spôsobiť zadretie ložísk. Olejová hmla alebo mazacie systémy olej-vzduch predstavujú pokročilé riešenia pre špecializované ultra-vysokorýchlostné aplikácie.
Továrensky utesnené ložiská zvyčajne obsahujú mazivo dostatočné na predĺžené prevádzkové obdobia, zvyčajne niekoľko rokov za normálnych prevádzkových podmienok. Intervaly premazania závisia od prevádzkovej teploty, podmienok zaťaženia a pracovného cyklu. Výrobcovia zvyčajne špecifikujú požiadavky na mazanie v dokumentácii k produktu. Akonáhle utesnené ložiská vyčerpajú vnútorné zásoby maziva, je potrebná výmena, pretože priame premazanie nie je možné bez demontáže.
Predpätie ložiska sa vzťahuje na vnútorné stlačenie aplikované na valivé prvky počas montáže. Správne predpätie eliminuje vnútornú vôľu, ktorá by inak umožnila šmyk a pretlačenie obežnej dráhy. Nadmerné predpätie vytvára zbytočné trenie a teplo, zatiaľ čo nedostatočné predpätie umožňuje preklzávanie valivých prvkov. Montážne špecifikácie stanovujú správne predpätie prostredníctvom kontrolovaného uloženia medzi ložiskom a hriadeľom alebo ložiskom a vývrtom krytu.
Ložiská s hlbokými drážkami zvládajú radiálne zaťaženie efektívne, ale v porovnaní s kuželíkovými ložiskami poskytujú obmedzenú axiálnu zaťažiteľnosť. Automobilové ložiská kolies vyžadujú značnú odolnosť voči axiálnemu zaťaženiu, aby sa prispôsobili brzdným silám a priečnemu zaťaženiu. Zatiaľ čo konfigurácie s hlbokými drážkami fungujú v určitých aplikáciách bez kolies, konštrukcie kužeľových valčekov zostávajú štandardom pre montáž kolies vďaka vynikajúcej axiálnej kapacite a schopnostiam predpätia.
Utesnené ložiská skladujte v originálnom balení v suchom prostredí so stabilnou teplotou 16 až 35 stupňov Celzia. Chráňte ložiská pred vlhkosťou, korozívnymi plynmi a extrémnymi teplotnými výkyvmi, ktoré zhoršujú vlastnosti maziva. Pri dlhšom skladovaní môže dôjsť k zahusteniu maziva, ktoré si vyžaduje šetrnú obsluhu pri prvom spustení. Otvorené ložiská vyžadujú ochranné kryty a suché skladovanie zabraňujúce korózii povrchu obežnej dráhy. $
