SI oceľ na oceľovom ložisku tyče

Domov / Ložisko / Koncové ložisko tyče / SI oceľ na oceľovom ložisku tyče

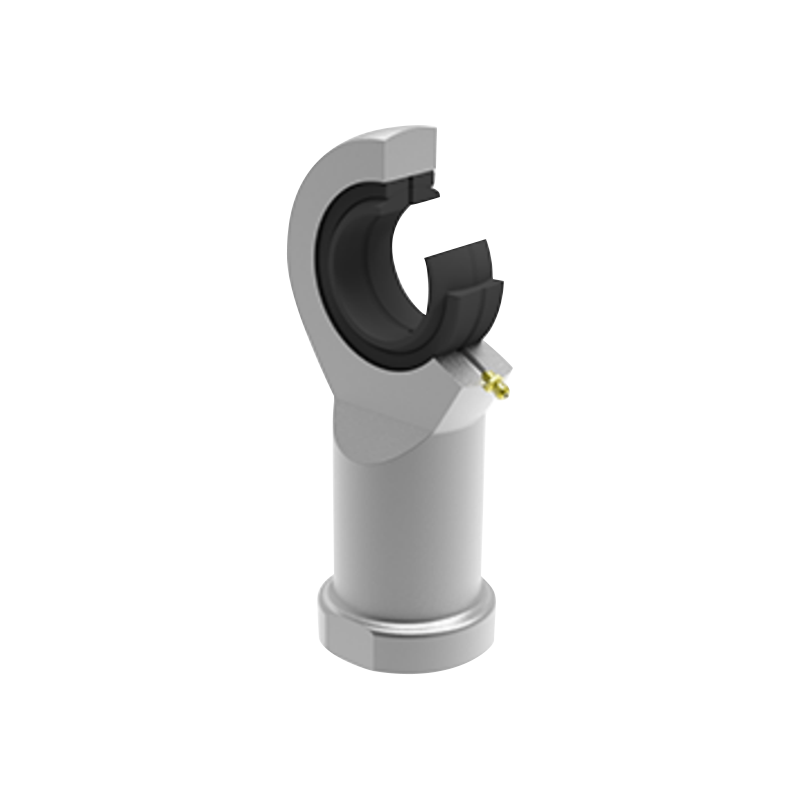

SI oceľ na oceľovom ložisku tyče

Zmontované kĺbové kĺbové ložiská sú zostavené z telesa ojnice a radiálneho kĺbového ložiska GE…E alebo GE…ES. Telo konca tyče je vyrobené z uhlíkovej ocele s pozinkovaným povrchom. Okrem modelov s príponou „E“ je možné ostatné modely mazať cez olejovú nádobku alebo očko na konci tyče.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Žiadny predchádzajúci produkt ĎALŠÍ:SA Pozinkované oceľové ložisko ojnice
  • Popis
  • Špecifikácie
  • Kontaktujte nás

· Číslo produktu:
SI...E 5-12
SI…ES 15-80
· Dvojica klzného trenia: Oceľ/oceľ
· Rozsah prevádzkových teplôt: 50℃～＋150℃
1) Nemazané.
2) Mazané len cez očko na konci tyče.
K dispozícii sú kĺbové ložiská s rôznym stúpaním alebo špeciálnymi požiadavkami na presnosť závitu.
V prípade ľavostranných závitov musí byť model ložiska a označenie závitu obsahovať „L“ a „ľavý“, napríklad: SIL20ES M20×1,5 vľavo 6H.

Ložisko

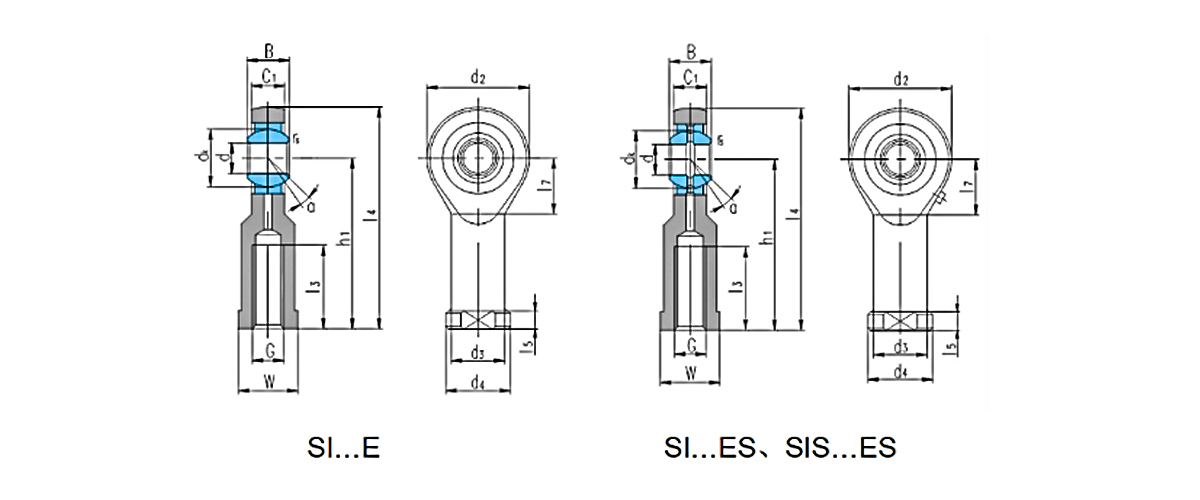

číslo 		Rozmery
mm 		Nosnosť kN hmotnosť
≈ kg
d B dK C1
max 		d₂ G
6H 		h₁ I₃
min 		I₄ I₅ I₇ W d₃ d4 rs
min 		a°
≈ 		Dynamický Statické
SI5E 1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E 1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E 1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E 1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112E 1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES 2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES 2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES 2) 20 16 29 13.5 53 M20 × 1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36×3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39×3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56×4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64×4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80 × 4 $ $ $ $ $ $ 230 85 320 25 91 100 95 110 1 6 400 600 11.7

Odporúčané produkty

Inžinierstvo budúcnosti pohybu
O UKL
Spoločnosť UKL Bearing Manufacturing Co., Ltd. (Wuxi) bola založená v roku 2020 Čína SI oceľ na oceľovom ložisku tyče dodávatelia a OEM/ODM SI oceľ na oceľovom ložisku tyče spoločnosť, integrovaný priemyselný a obchodný podnik zameraný na presnú výrobu, kombinujúci výskum a vývoj, výrobu a predaj.
Spoločnosť sa špecializuje na vysoko výkonné ložiskové riešenia a poskytuje technickú podporu globálnym priemyselným odvetviam s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť.

S viac ako 200 kvalifikovanými odborníkmi a plne modernizovanou výrobnou základňou pokrývajú zariadenia UKL celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovanú montáž.
Využívajúc viac ako 15-ročné skúsenosti s OEM/ODM exportom, UKL rýchlo reaguje na potreby zákazníkov a ponúka flexibilné a prispôsobené služby pre klientov v Európe, Ázii, Afrike a na Strednom východe.

Ukl Bearing Manufacturing Co.,Ltd Viac o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    rokov

    Skúsenosti v odbore

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modelová rozmanitosť

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zamestnancov

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Ročná exportná hodnota

Ukl Bearing Manufacturing Co.,Ltd
Certifikát cti
Správy
Koncové ložisko tyče Odborné znalosti

Prečo je ložisko SI5 vhodné pre hydraulické valce a automatizačné zariadenia?

Ložiskové ojnice sú kritické mechanické komponenty používané všade tam, kde sa vyžaduje vysoký pohyb a spoľahlivý prenos zaťaženia. Medzi nimi ložisko SI5 a širšie aplikácie sk tyčových ložísk série sa stali všeobecne uznávanými pre ich schopnosť zaťažovať, odolnosť a schopnosť prispôsobovať náročným priemyselným prostrediam. Ložiská série SI, ktorá poskytuje oceľovú konštrukciu na tyče, poskytuje odolnosť proti opotrebovaniu a vysokú mechanickú pevnosť, vďaka čomu sú pre hydraulické valce, automatické zariadenia, strojárske stroje, poľnohospodárske systémy a mnoho ďalších dynamických aplikácií.

Pochopenie ojnicového ložiska série SI

Ojničné ložisko série SI pozostáva z guľového klzného ložiska integrovaného do kovaného alebo opracovaného puzdra s vonkajším vonkajším závitom. Jeho konštrukcia umožňuje rotačný pohyb spolu s obmedzeným uhlovým vychýlením, vďaka čomu je ideálny pre mechanizmy, kde nemôže zostať počas prevádzky dokonale vyrovnaný.

Ložiská séria SI v porovnaní s konvenčnými tuhými kĺbmi spojenými s energiou pri zachovaní stabilnej sily.

Medzi typické vlastnosti patrí:

  • Vysoká radiálna zaťažiteľnosť
  • Vynikajúca odolnosť proti opotrebovaniu
  • Kontaktná konštrukcia oceľ na oceľ
  • Spoľahlivý výkon pri rázovom zaťažení
  • Jednoduchá inštalácia a údržba
  • Dlhá životnosť v náročných prostrediach

V rámci rodiny produktov je ložisko SI5 široko zvolené pre kompaktné zariadenia Potrebný presný pohyb a spoľahlivú mechanickú pevnosť.

Prečo je oceľová konštrukcia dôležitá

Jednou z definujúcich charakteristík série SI je oceľ na konci oceľovej tyče v aplikáciách hydraulických valcov.

Na rozdiel od bezúdržbových kompozitných ložísk, ktoré uprednostňujú nízke trenie, sú vyrobené z ocele na skonštruované predovšetkým pre pevnosť a odolnosť. Mimoriadne dobre fungujú pri veľkom statickom a dynamickom zaťažení, kde je nevyhnutná odolnosť proti nárazu.

Porovnanie rôznych materiálov ložísk ojnice

Funkcia Oceľ na oceľ radu SI Kompozitné/PTFE ložiská
Kapacita zaťaženia Veľmi vysoká Stredná
Odolnosť voči otrasom Výborne Mierne
Odolnosť proti opotrebovaniu Vysoká s mazaním Vysoká pri miernom zaťažení
Servisné prostredie Ťažký priemysel Ľahká automatizácia
Údržba Pravidelné mazanie teraz bezúdržbový
Typické aplikácie Hydraulické valce, stavebné stroje Presné zariadenia, robotika

Pre zariadenia pracujúce pod vysokým tlakom, vibráciami alebo opakovanými nárazmi zachovaným technickým vybavením ložiská typu oceľ na oceľ.

Aplikácie ložísk ojnice série SI v hydraulických valcoch

Hydraulické valce vytvárajú značné tlačné a ťažné sily, pričom často pracujú pri meniacich sa úhloch inštalácie.

Oceľový koniec tyče v hydraulickom valci pomáha kompenzovať chyby pri zachovaní stabilného prenosu sily.

Medzi hlavné výhody patrí:

  • Prispôsobuje sa uhlovému pohybu počas vysúvania a zasúvania valca
  • Znižuje bočné zaťaženie piestnych tyčí
  • Minimalizuje stres
  • Zlepšujte tesniaci výkon znížením nesúosovosti
  • Predlžuje životnosť hydraulického valca

Pretože hydraulické systémy sú veľkému zaťaženiu a náhlym zmenám tlaku, ktoré predstavujú mimoriadne ložiská pre nepretržitú priemyselnú prevádzku.

Koncové ložisko tyče pre automatizačné zariadenia

Moderné automatizované výrobné linky jednoducho hladký pohyb, opakovateľné polohovanie a mechanické spoje.

Ložisko na konci tyče pre automatizáciu bežne používa v:

  • Lineárne pohony
  • Systémy manipulácie s materiálom
  • Automatizované zváracie zariadenia
  • Baliace stroje
  • Dopravníkové systémy
  • Robotické pomocné mechanizmy

Automatizačné systémy vo všeobecnosti fungujú pri menšom zaťažení ako zariadenia, v rovnakom čase ako presnosť pohybu počas predĺžených prevádzkových cyklov.

Ložisko SI5 ponúka doplniť medzi kompaktnými rozmermi a mechanickou pevnosťou, čo umožňuje presný pohyb pri zachovaní štruktur stability.

Strojárske stroje a stavebné zariadenia

Stavebné stroje nepretržite pracujú pri vibráciách, nárazoch a meniacich sa podmienkach prostredia.

Ojničné ložiská série SI sa často inštalujú do:

  • Spojovacie systémy rýpadiel
  • Prídavné zariadenia pre nakladač
  • Žeriavové mechanizmy
  • Cestné stavebné zariadenia
  • Ťažobné stroje
  • Zdvíhacie plošiny

Tieto aplikácie potrebujú ložiská zvládnuť viacsmerné sily a zároveň umožňujú obmedzený uhlový posun.

Konštrukcia oceľ-na-oceľ poskytuje výnimočnú odolnosť voči deformácii, vďaka čomu sú ložiská série SI vhodná pre dlhodobú a trvalú prevádzku.

Výkon pri uhlovom vychýlení

Mechanické systémy zriedka fungujú v dokonale vyrovnaných podmienkach.

Jednou z hlavných výhod ložísk série SI je ich schopnosť prispôsobiť sa uhlovému pohybu. V závislosti od špecifikácií modelu môže mnoho produktov radu SI pracovať v rámci 13° kĺbového uhla, čo umožňuje plynulý pohyb bez vytvárania nadmerného vnútorného napätia.

Táto schopnosť poskytuje niekoľko prevádzkových výhod:

  • Kompenzuje montážne tolerancie
  • Znižuje ohybové zaťaženie hriadeľa
  • Zabraňuje predčasnému opotrebovaniu
  • Zlepšuje mechanickú účinnosť
  • Podporuje stabilnú prevádzku v dynamických podmienkach

Pre zariadenia, ktoré sú vystavené častým zmenám smeru, táto uhlová flexibilita výrazne zvyšuje spoľahlivosť.

Typické priemyselné aplikácie

Všestrannosť tyčových ložísk série SI im umožňuje slúžiť vo viacerých odvetviach.

priemysel Typické vybavenie Primárna funkcia
Hydraulické systémy Hydraulické valce Prenos sily
automatizácia Lineárne pohony, dopravníky Vedenie pohybu
Stavebníctvo Bagre, nakladače Ťažký kĺbový spoj
Poľnohospodárske stroje Kombajny, sejačky Pohyb spojenia
Manipulácia s materiálom Zdvíhacie zariadenia Dynamické spojenie
Priemyselné zariadenia Mechanické prevodové systémy Uhlová kompenzácia

Vďaka kombinácii pevnosti a pružnosti sú ložiská SI vhodné všade tam, kde sú kompatibilné spoje.

Výber správneho ložiska SI5

Výber ložísk si vyžaduje zváženie niektorých technických faktorov a nie len zameranie na vhodné rozmery.

Inžinieri zvyčajne hodnoty:

  • Požiadavky na radiálne zaťaženie
  • Podmienky axiálneho zaťaženia
  • Prevádzková frekvencia
  • Požadovaný uhol artikulácie
  • Spôsob mazania
  • Pracovné prostredie
  • Inštalačný priestor
  • Špecifikácie vlákien

Správne prispôsobenie týchto parametrov pomáha maximalizovať životnosť uloženia a zároveň zostávajúce nároky na údržbu.

Na kvalite výroby záleží

Konzistentný výkon závisí nielen od konštrukcie ložísk, ale aj od presnosti výroby.

Ako profesionálny výrobca ložísk, UKL Bearing Manufacturing Co., Ltd. (Wuxi) integruje výskum, výrobu a medzinárodný predaj do kompletného výrobného systému. Spoločnosť sa špecializuje na presné riešenia Spoločnosť ložísk na priemyselné použitie vyžaduje vysokú spoľahlivosť a dlhú životnosť.

S viac ako 200 skúsenými odborníkmi a modernou výrobnou základňou zahŕňa kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovanú montáž, UKL udržiava prísnu kontrolu kvality v každej fáze výroby.

S využitím viac ako 15-ročných skúseností s exportom OEM/ODM spoločnosť UKL dodáva prispôsobené ložiskové riešenia v celej Európe, Ázii, Afrike a na Strednom východe, čím efektívne reaguje na rôzne priemyselné aplikácie. Ako dodá ložísk SI5E sa spoločnosť zameriava na dodávky presne konštruovaných produktov, ktoré spĺňajú náročné prevádzkové podmienky a zároveň zabezpečujú dodávateľov výkon zariadení.

Záver

Od hydraulických valcov až po automatizované výrobné systémy a ťažké strojárske stroje, aplikácie ložísk ojnice série SI naďalej expandujú v modernom priemysle. Kombinácia vysokej nosnosti, odolnosti ocele na oceli, odolnosti proti opotrebovaniu a spoľahlivému uhlovému pohybu robí z ložiska SI5 efektívne riešenie pre zariadenia pracujúce v náročných mechanických podmienkach.

Či už sa používajú ako oceľ na konci oceľovej tyče v hydraulickom valci, ložiská na konci tyče pre automatizáciu alebo kĺbové kĺby v stavebných strojoch, ložiská radu SI zlepšujú prevádzkovú výdrž, mechanické namáhanie a životnosť zariadenia.

FAQ

1. Prečo je ložisko SI5 vhodné pre náročné aplikácie?

Ložisko SI5 má kontaktnú štruktúru z ocele na oceľ, ktorá ponúka vysokú nosnosť, vynikajúcu odolnosť proti nárazu a dlhodobú životnosť, vďaka čomu je do náročných priemyselných prostredí.

2. Prečo je v hydraulických valcoch uprednostňovaný koniec tyče oceľ na oceľ?

Oceľový koniec v hydraulických valcoch poskytuje tyč pevnosť, odoláva rázovému zaťaženiu, prispôsobuje sa uhlovému pohybu a spoľahlivo funguje pri vysokotlakových prevádzkových podmienkach.

3. Môžete použiť tyčové ložiská série SI použiť v automatizačných zariadeniach?

áno. Ložisko na konci tyče pre automatizáciu podporuje presný prenos pohybu a zároveň umožňuje obmedzené uhlové vychýlenie, vďaka čomu je vhodné pre pohony, dopravníky, baliace stroje a iné automatizované systémy.

4. Aká je výhoda koncovky SI5ES?

Koncovka tyče SI5ES kombinuje kompaktné rozmery s vysokou mechanickou pevnosťou, stabilnou odolnosťou proti opotrebeniu a pevným výkonom, vďaka čomu je ideálna pre zariadenia rýchle dynamické spojenia.

5. Ako si zabezpečíte dodávateľa SI5E?

Pri výbere dodávateľa ložísk SI5E zvážna výrobná kapacita, kontrola kvality výroby, skúsenosti OEM/ODM, technická podpora a schopnosť funkčnej siete ložísk pre priemyselnú aplikáciu.
