Prekrížené kuželíkové ložiská predstavujú významný pokrok v strojárstve a ponúkajú bezprecedentnú presnosť a nosnosť pre náročné priemyselné aplikácie. Tieto sofistikované komponenty kombinujú výhody skrížených valivých ložísk a kužeľových konštrukcií a vytvárajú riešenie, ktoré rieši komplexné požiadavky moderných strojov.
Základná príťažlivosť kuželíkové ložiská spočíva v ich schopnosti súčasne znášať kombinované radiálne a axiálne zaťaženie pri zachovaní mimoriadnej presnosti otáčania. Keď sú tieto princípy integrované do skríženej konfigurácie, výsledkom je ložiskový systém schopný zvládnuť extrémne záťažové podmienky pri zachovaní úzkych tolerancií nevyhnutných pre presné rotačné aplikácie.
Odvetvia od výroby polovodičov až po montáž súčiastok v letectve sa čoraz viac spoliehajú na tieto ložiská, aby zabezpečili kvalitu produktov a spoľahlivosť zariadení. Presné špecifikácie skrížených kuželíkových ložísk z nich robia nepostrádateľné pre aplikácie, kde aj mikroskopická nesúososť môže ohroziť prevádzkovú efektivitu alebo kvalitu produktu.
Krížové kuželíkové ložisko pozostáva zo štyroch základných prvkov, ktoré pracujú v koordinovanej harmónii: vonkajšia obežná dráha, vnútorná obežná dráha, kuželíkové valčeky a zostava klietky. Každý komponent je navrhnutý s mimoriadnou presnosťou, aby sa zabezpečilo optimálne rozloženie zaťaženia a minimálne trenie.
Vonkajšia obežná dráha má presne naklonený povrch, ktorý sa zhoduje s uhlom skosenia valcov, typicky v rozsahu od 10 do 25 stupňov v závislosti od požiadaviek aplikácie. Táto geometria umožňuje ložisku znášať zaťaženie blížiace sa k osi otáčania, čo ho odlišuje od tradičných konštrukcií valcových valčekov.
Geometria vnútornej obežnej dráhy odzrkadľuje konfiguráciu vonkajšej obežnej dráhy, ale často je začlenená do jednotnej konštrukcie puzdra. Tento dizajn znižuje počet samostatných komponentov vyžadujúcich zarovnanie, čím zjednodušuje inštaláciu a zároveň zlepšuje spoľahlivosť systému.
Samotné kužeľové valčeky predstavujú kritickú inováciu v dizajne ložísk. Na rozdiel od valcových valcov, ktoré rovnomerne rozkladajú zaťaženie po svojej dĺžke, kužeľové valce sústreďujú zaťaženie kontrolovaným spôsobom, čo maximalizuje účinnosť kontaktného napätia.
Uhol skosenia jednotlivých valcov sa zvyčajne pohybuje od 10 do 25 stupňov, starostlivo vybraný na základe špecifického profilu zaťaženia očakávaného počas prevádzky. Menší uhol kužeľa poskytuje lepšiu kapacitu radiálneho zaťaženia, zatiaľ čo strmšie uhly zlepšujú schopnosť manipulácie s axiálnym zaťažením.
| Uhol skosenia | Radiálna nosnosť | Axiálna nosnosť | Typická aplikácia |
|---|---|---|---|
| 10 stupňov | Veľmi vysoká | Mierne | Vertikálna podpora vretena |
| 15 stupňov | Vysoká | Vysoká | Vyvážená podpora zaťaženia |
| 20 stupňov | Mierne | Veľmi vysoká | Zaťaženie s dominantným ťahom |
V prekríženej kužeľovej konfigurácii sú viaceré ložiskové krúžky usporiadané tak, že osi kužeľových valčekov sa krížia v spoločnom bode. Toto geometrické usporiadanie poskytuje niekoľko kritických výhod v porovnaní s tradičnými skladacími konštrukciami ložísk.

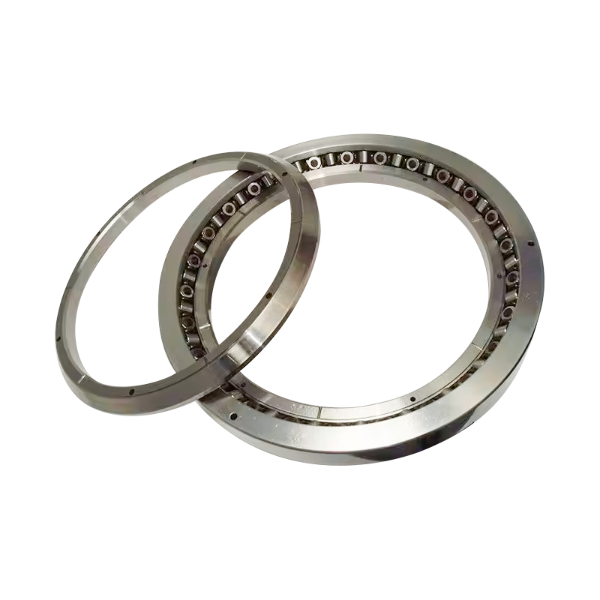

The Ložisko XRT060-NT predstavuje široko prijímaný štandard v kategórii skrížených kuželíkových ložísk, ktorý ponúka vyváženú kombináciu veľkostnej účinnosti a nosnosti. Pochopenie jeho rozmerových parametrov je nevyhnutné pre správny výber a integráciu do presných systémov.
Hodnota dynamického zaťaženia 42 500 Newtonov udáva maximálne zaťaženie ložiska, ktoré umožňuje teoretickú životnosť 1 milión otáčok. Táto metrika je obzvlášť dôležitá pri predpovedaní životnosti ložísk v typických prevádzkových podmienkach.
Statická únosnosť 67 000 Newtonov stanovuje prah zaťaženia, pri prekročení ktorého je pravdepodobná trvalá deformácia komponentov ložiska. Toto hodnotenie sa stáva kritickým počas spúšťacích sekvencií, náhlych zmien zaťaženia alebo udalostí núdzového brzdenia, kde nie sú prítomné dynamické podmienky.
Ložisko XRT060-NT je dostupné vo viacerých klasifikáciách presnosti, pričom triedy P4 a P2 predstavujú najbežnejšie priemyselné výbery. Presnosť P4 poskytuje vynikajúci výkon pre štandardné priemyselné aplikácie, zatiaľ čo trieda P2 poskytuje zvýšenú presnosť potrebnú pre operácie brúsenia, výrobu zdravotníckych pomôcok a zariadenia na spracovanie polovodičov.
Presný výber triedy priamo ovplyvňuje presnosť otáčania a prípustné tolerancie hádzania. Typ P4 zvyčajne udržuje radiálne hádzanie v rozmedzí 0,005 milimetra, zatiaľ čo trieda P2 znižuje túto toleranciu na približne 0,002 milimetra.
V počítačovo numericky riadených prostrediach obrábacích strojov, skrížené kuželíkové ložisko systémy umožňujú presné polohovacie stupne na dosiahnutie opakovateľnosti polohy, ktorá je nevyhnutná pre vysokokvalitnú výrobu. Stolové aplikácie CNC vystavujú ložiská komplexnému viacsmernému zaťaženiu vrátane vertikálneho rozloženia hmotnosti, horizontálnych rezných síl a rotačných momentov z nevyváženosti vretena.
Prekrížená kužeľová konfigurácia sa ukazuje ako ideálna pre tieto aplikácie, pretože akceptuje súčasné radiálne a axiálne zaťaženie z jednej kompaktnej jednotky. Táto schopnosť eliminuje potrebu usporiadania ložísk na seba, ktoré by spotrebovali dodatočný vertikálny priestor alebo by ohrozili tuhosť konštrukcie.
Aplikácie priemyselných robotov predstavujú jeden z najnáročnejších prípadov použitia ložísk v modernej výrobe. Otočné ložiská robota musia podporovať kombinovanú hmotnosť zostáv koncových efektorov, meničov nástrojov a obrobkov pri zachovaní presnej presnosti uhlového polohovania počas miliónov prevádzkových cyklov.
Typická aplikácia otáčania priemyselného robota môže vystaviť ložisko radiálnemu zaťaženiu presahujúcemu 50 000 Newtonov v kombinácii s axiálnym zaťažením dosahujúcim 30 000 Newtonov, ktoré pôsobí súčasne počas viacosového pohybu. Prekrížené kužeľové konštrukcie zvládajú tieto zložité vzory zaťaženia efektívnejšie ako tradičné alternatívy, čo vedie k predĺženiu životnosti ložísk a zlepšenej opakovateľnosti polohy.
Lekárske zobrazovacie systémy, ako sú počítačové tomografické skenery a zariadenia na zobrazovanie magnetickou rezonanciou, využívajú presné ložiská vo svojich mechanizmoch otáčania portálov. Tieto aplikácie vyžadujú výnimočnú plynulosť otáčania, minimálne kolísanie hádzania a spoľahlivý výkon v predĺžených prevádzkových intervaloch bez údržby.
Charakteristiky stability skrížených kuželíkových ložísk sú nevyhnutné pre kvalitu zobrazenia, pretože akékoľvek vychýlenie ložiska sa priamo premieta do artefaktov obrazu, ktoré ohrozujú diagnostickú presnosť. Nemocnice a zdravotnícke zariadenia závisia od spoľahlivého výkonu ložísk, aby sa minimalizovali prestoje zariadení a aby sa dodržiavali servisné plány.
Zariadenia na manipuláciu s plátkami, litografické stroje a presné metrologické prístroje sa spoliehajú na skrížené kuželíkové ložiská pre ich výnimočnú momentovú zaťažiteľnosť a presnosť otáčania. Tieto aplikácie často fungujú v komorách s kontrolovaným prostredím, kde je kritická teplotná stabilita a tradičné metódy mazania sa ukázali ako nedostatočné.
Presné špecifikácie skrížených kužeľových ložísk zaisťujú, že zariadenie dokáže udržať presnosť polohovania pod mikrónmi počas rozšírených výrobných sérií, čo má priamy vplyv na výťažnosť výroby a metriky kvality produktu.
Rozdiel medzi dizajnom skrížených kuželíkových a skrížených valčekových ložísk výrazne ovplyvňuje rozhodnutia o výbere ložiska. Obe konfigurácie ponúkajú výhody skríženého usporiadania, ale ich charakteristiky rozloženia zaťaženia sa podstatne líšia.
| Výkonnostný aspekt | Crossed Tapered | Prekrížený cylindrický |
|---|---|---|
| Axiálna nosnosť | Výborne | Obmedzené |
| Momentová manipulácia s nákladom | Superior | Dobre |
| Radiálna nosnosť | Vysoká | Veľmi vysoká |
| Rozsah prevádzkových teplôt | -40 až 120 °C | -40 až 100 °C |
| Zložitosť nastavenia predpätia | Mierne | Jednoduché |
| Cena za jednotku | Mierne | Nižšia |
Konštrukcia valcových valcov koncentruje zaťaženie po celej dĺžke valca, čím vytvára líniový kontakt, ktorý rovnomerne rozdeľuje sily. Táto geometria poskytuje maximálnu radiálnu tuhosť na jednotku veľkosti, vďaka čomu sú valcové konfigurácie ideálne pre aplikácie, v ktorých dominuje čisto radiálne zaťaženie.
Konfigurácie kužeľových valčekov vytvárajú vzory bodového kontaktu, ktoré sústreďujú zaťaženie na koncoch valčekov a potom toto zaťaženie rozdeľujú cez kužeľovú geometriu smerom k stredu ložiska. Toto usporiadanie obetuje určitú kapacitu radiálneho zaťaženia, aby sa získalo vynikajúce axiálne a momentové zaťaženie.
Inžinieri by si mali zvoliť konfigurácie s prekríženými kužeľmi, keď aplikácie zahŕňajú významné axiálne komponenty, konzolové zaťaženia alebo zložité viacsmerné vzory zaťaženia. Prekrížené valcové konštrukcie sa ukazujú ako ekonomickejšie, keď dominuje radiálne zaťaženie a axiálne komponenty zostávajú minimálne.
Predpätie predstavuje starostlivo kontrolovanú tlakovú silu aplikovanú na súčasti ložiska pred prevádzkovým zaťažením. Táto technika eliminuje vnútornú vôľu a vytvára predvídateľné rozloženie zaťaženia, ktoré zvyšuje tuhosť, znižuje hluk a zlepšuje plynulosť otáčania.
V systémoch skrížených kuželíkových ložísk nastavenie predpätia priamo ovplyvňuje niekoľko kritických výkonnostných parametrov vrátane radiálnej tuhosti, axiálneho hádzania, tepelnej stability a tvorby hluku. Dosiahnutie optimálneho predpätia si vyžaduje vyváženie konkurenčných cieľov: dostatočné predpätie na zabezpečenie presnosti a tuhosti, ale nie natoľko, aby bola životnosť ložiska ohrozená nadmerným vnútorným namáhaním.
Špecifikácia ložísk XRT060-NT navrhuje rozsahy predpätia medzi 500 a 2 000 Newtonmi, v závislosti od požiadaviek aplikácie. Konzervatívne aplikácie vyžadujúce minimálnu hlučnosť môžu využívať predpätie 500 Newtonov, zatiaľ čo aplikácie vysoko presných obrábacích strojov môžu využívať sily 1500 až 2000 Newtonov.
Nadmerné predpätie urýchľuje opotrebovanie ložísk v dôsledku únavy materiálu spôsobenej namáhaním. Skúsenosti z odvetvia naznačujú, že hodnoty predpätia presahujúce 50 percent hodnoty dynamického zaťaženia by sa mali používať iba v aplikáciách, kde zníženie hluku alebo zvýšenie tuhosti odôvodňuje zníženie životnosti ložiska.
Proces výberu ložísk začína komplexnou analýzou podmienok zaťaženia aplikácie. Inžinieri musia kvantifikovať radiálne sily, axiálne sily, momentové zaťaženia a dynamické zmeny v celej prevádzkovej obálke.
Analýza zaťaženia by sa mala zaoberať špičkovými zaťaženiami, priemernými zaťaženiami a cyklickými vzormi zaťaženia. Aplikácia obrábacieho stroja môže zaznamenať nepretržité radiálne zaťaženie 20 000 Newtonov s občasnými špičkovými silami dosahujúcimi 45 000 Newtonov počas sekvencií rýchleho spomalenia.
Výber presného stupňa závisí od požiadaviek na presnosť otáčania stanovených aplikáciou. Brúsne vretená, lekárske zobrazovacie zariadenia a nástroje na výrobu polovodičov vyžadujú výkon triedy P2, zatiaľ čo štandardné priemyselné stroje často fungujú primerane s klasifikáciou P4.
Vyššie stupne presnosti vyžadujú vyššiu cenu, ale poskytujú vynikajúcu presnosť, ktorá sa môže ukázať ako nevyhnutná pre udržanie kvality produktu alebo výkonu zariadenia v citlivých aplikáciách.
Výber stratégie predpätia vyžaduje vyvážené zníženie hluku, zvýšenie tuhosti a zváženie životnosti ložísk. Aplikácie uprednostňujúce hladký chod a presnosť polohy zvyčajne využívajú stratégie predpätia pružiny, ktoré udržujú konštantnú silu počas životnosti ložiska.
Štandardné ložiskové materiály fungujú primerane pre typické priemyselné teploty v rozsahu od mínus 40 do 100 stupňov Celzia. Aplikácie vyžadujúce rozšírené teplotné rozsahy alebo korozívne prostredie si môžu vyžadovať výber špeciálnych materiálov vrátane komponentov z keramiky alebo nehrdzavejúcej ocele.
Konečný výber ložiska si vyžaduje analýzu nákladov a výnosov porovnávajúcu náklady na ložiská s očakávanými servisnými intervalmi, požiadavkami na údržbu a hodnotou zníženia rizika. Ložisko predstavujúce 5 percent z celkových nákladov na zariadenie môže odôvodniť prémiové špecifikácie, ak eliminuje prestoje ovplyvňujúce výrobné operácie s vysokou hodnotou.
Úspešná montáž ložiska začína dôkladnou prípravou povrchu. Montážne povrchy musia byť vyčistené, aby sa odstránili všetky nečistoty, a komponenty ložísk sa musia pred inštaláciou skontrolovať, či pri preprave nedošlo k poškodeniu alebo chybám.
Po umiestnení ložísk musí aplikácia predpätia postupovať opatrne pomocou kalibrovaného zariadenia. Systémy predpätia pružín by sa mali pred prevádzkou overiť, aby poskytovali špecifikované sily testovaním meraním zaťaženia.
Nastavenie predpätia založené na podložke vyžaduje starostlivý výpočet hrúbky podložky, aby sa dosiahli cieľové hodnoty predpätia. Každá veľkosť a konfigurácia ložiska má jedinečné požiadavky na rozstup, ktorý sa musí vypočítať individuálne.
Nové ložiskové inštalácie ťažia z postupného obdobia hladenia, pri ktorom sa zaťaženie postupne zvyšuje pred dosiahnutím plnej prevádzkovej úrovne. Tento prístup umožňuje ložiskovým komponentom usadiť sa do optimálnych polôh a rozdeľuje počiatočné opotrebenie rovnomerne medzi valivé prvky.
Doba leštenia zvyčajne trvá 8 až 24 hodín v závislosti od náročnosti aplikácie. Počas leštenia by operátori mali monitorovať teplotu ložísk, hluk a vibrácie, aby identifikovali potenciálne problémy s inštaláciou pred začatím prevádzky pri plnom zaťažení.
Pravidelné monitorovanie stavu predlžuje životnosť ložísk a predchádza katastrofickým poruchám. Analýza vibrácií, teplotné trendy a akustické monitorovanie poskytujú včasné varovanie pred degradáciou ložísk.
Skrížené kuželíkové ložiská využívajú viaceré sady kuželíkových valčekov usporiadaných v uhloch kríženia, aby vytvorili jednotnú ložiskovú zostavu schopnú prijať značné zaťaženie z akéhokoľvek radiálneho alebo axiálneho smeru. Tradičné ložiská s kosouhlým stykom zvyčajne využívajú guľôčkové valivé prvky a môžu prijať zaťaženie iba v obmedzenom uhlovom rozsahu. Prekrížené kužeľové konštrukcie rozkladajú zaťaženie rovnomernejšie a poskytujú vynikajúcu momentovú zaťažiteľnosť s kompaktnejšími tvarmi.
Nedostatočné predpätie umožňuje vnútornú vôľu ložísk, ktorá umožňuje, aby sa valivé prvky posúvali počas zmien zaťaženia, čo vytvára zreteľné klikanie alebo vytváranie hluku. Optimálne predpätie eliminuje túto vôľu pri zachovaní kontrolovaného kontaktu valivého prvku, čo vedie k hladkej a tichej prevádzke. Nadmerné predpätie však generuje teplo vyvolané trením a urýchľuje opotrebovanie ložísk, čo v konečnom dôsledku spôsobuje zvýšený hluk s vývojom únavy materiálu.
Životnosť ložísk do značnej miery závisí od aplikačného zaťaženia, veľkosti predpätia, prevádzkovej teploty a kvality mazania. Pri miernom zaťažení s primeranou údržbou dosahujú krížové kužeľové ložiská zvyčajne 50 000 až 200 000 prevádzkových hodín. Aplikácie s vysokým zaťažením môžu tento interval skrátiť na 10 000 až 50 000 hodín, zatiaľ čo starostlivo spravované aplikácie s nízkou záťažou môžu predĺžiť životnosť nad 300 000 hodín.
Aplikácie s vertikálnou orientáciou vyžadujú modifikované stratégie predpätia, pretože gravitácia nepretržite prenáša zaťaženie cez ložiskové komponenty. Predpätie závažia sa stáva nepraktickým a dizajnéri zvyčajne používajú systémy predpätia pružiny, ktoré udržujú konštantnú silu bez ohľadu na gravitačné účinky. Tepelná rozťažnosť sa musí starostlivo zvážiť aj pri vertikálnych aplikáciách, aby sa zabránilo nadmernému predpätiu ložísk počas teplotných zmien.
Neadekvátne predpätie má za následok nadmernú vnútornú vôľu, čo vedie k tvorbe hluku, zvýšenému hádzaniu a zníženiu tuhosti. Nadmerné predpätie urýchľuje únavu valivých telies a môže spôsobiť prasknutie obežnej dráhy v priebehu niekoľkých hodín prevádzky. Inštalačné postupy by mali vždy presne dodržiavať špecifikácie výrobcu a overovacie merania by mali potvrdiť veľkosť predpätia pred prevádzkou zariadenia.
Štandardné krížové kuželíkové ložiská fungujú spoľahlivo od mínus 40 do 120 stupňov Celzia v závislosti od vlastností maziva. Aplikácie s predĺženými teplotami vyžadujú špeciálne materiály a mazivá. Vysokoteplotné ložiská môžu využívať keramické valivé prvky spárované so syntetickými mazivami určenými na prevádzku pri 150 až 200 stupňoch. Nízkoteplotné aplikácie vyžadujú špeciálne mazivá, ktoré si zachovávajú tekutosť v extrémnych chladných podmienkach.
Monitorovanie stavu ložísk využíva viacero doplnkových techník vrátane analýzy vibrácií na detekciu povrchových defektov valivých telies, monitorovanie teploty na identifikáciu zvýšenia trenia, snímanie akustických emisií na detekciu začínajúceho praskania a analýzu oleja v mazaných systémoch na identifikáciu tvorby častíc opotrebovania. Stanovenie základných signatúr počas normálnej prevádzky umožňuje detekciu jemných vzorcov degradácie skôr, ako dôjde k bezprostrednému zlyhaniu ložiska.
Kontaminujúce častice vstupujúce do zostáv ložísk pôsobia ako abrazívne činidlá, ktoré urýchľujú opotrebovanie povrchu obežnej dráhy a dramaticky znižujú životnosť ložísk. Laboratórne testovanie ukazuje, že kontaminácia časticami môže znížiť životnosť ložísk o 50 percent alebo viac. Správne tesnenie, čisté prostredie inštalácie a pravidelná údržba, aby sa zabránilo vniknutiu prachu, vlhkosti alebo iných nečistôt, sú nevyhnutné na zachovanie výkonu ložiska.
Výber spôsobu mazania závisí od prevádzkových rýchlostí, teplôt a environmentálnych obmedzení. Mazanie mazivom poskytuje jednoduchosť a vyžaduje minimálnu údržbu, vhodné pre aplikácie so strednou rýchlosťou. Olejové mazanie umožňuje vynikajúci odvod tepla pre vysokorýchlostné operácie a uľahčuje kontrolu kontaminácie prostredníctvom filtračných systémov. Niektoré aplikácie využívajú mazanie olej-vzduch, ktoré kombinuje účinnosť dodávania oleja s minimálnou spotrebou kvapaliny.
Akonáhle ložiskové komponenty zaznamenajú odlupovanie, praskanie alebo výrazné opotrebovanie, oprava nie je praktická ani ekonomická. Valivé ložiská sú navrhnuté ako utesnené systémy a výmena vnútorných komponentov by bola neúmerne drahá. Štandardná priemyselná prax zahŕňa úplnú výmenu ložísk po zistení poruchy. Preventívna údržba a monitorovanie stavu predstavujú nákladovo najefektívnejší prístup k riadeniu spoľahlivosti ložísk a predchádzaniu neočakávaným prestojom zariadení.
