SIZJ12 Sprievodca výberom ložiska ojnice: Prečo vyniká v náročných aplikáciách

Úvod: Inžinierska chrbtica kĺbových systémov

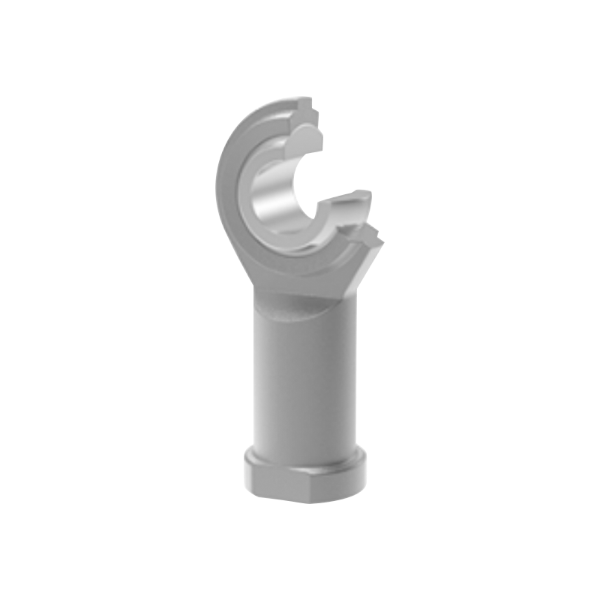

V mechanickom dizajne je len málo komponentov takých zdanlivo jednoduchých, ale kriticky dôležitých ako ložisko ojnice. The Ložisko SIZJ12 predstavuje prepracovanú evolúciu koncepcie guľových klzných ložísk, ktoré sú účelovo skonštruované na zvládanie vysokých statických zaťažení, prispôsobenie sa uhlovému vychýleniu a odolávaniu náročným podmienkam priemyselného prostredia. Jeho označenie, SIZJ12, kóduje špecifický rozmerový a závitový štandard, ktorý je v súlade s 1/2-20 UNF vnútornými závitmi, čo z neho robí drop-in riešenie pre mnohé existujúce spojovacie konštrukcie a zároveň ponúka vylepšenia výkonu oproti generickým alternatívam.

Táto príručka ide nad rámec katalógových špecifikácií, aby preskúmala technické zdôvodnenie výberu SIZJ12. Analyzujeme jeho statickú nosnosť 28 kN, dôsledky jeho klzného kontaktu oceľ na oceľ a praktické úvahy, ktoré ho odlišujú od variantov, ako je SILZJ12 s ľavým závitom. Pre konštruktérov a špecialistov na údržbu je pochopenie týchto nuancií nevyhnutné na optimalizáciu životnosti a spoľahlivosti systému v aplikáciách od prepojení stavebných zariadení po ramená automatizácie s vysokým cyklom.

Základné špecifikácie: Dekódovanie rozmerov a nosnosti ložiska SIZJ12

SIZJ12 je metrický koniec tyče s imperiálnym rozmerom závitu, výber hybridného dizajnu, ktorý sa často objavuje v strojoch s globálnymi zdrojmi. Nižšie uvedená tabuľka sumarizuje jeho kľúčové fyzikálne a výkonnostné atribúty, ktoré tvoria základ pre akýkoľvek proces výberu techniky. Tieto špecifikácie priamo ovplyvňujú vhodnosť ložiska pre špecifické dráhy zaťaženia, obmedzenia obalu a intervaly údržby.

Statická únosnosť 28 kN je obzvlášť pozoruhodná pre náročné aplikácie. Tento údaj nie je len teoretickým maximom, ale potvrdenou hodnotou, ktorá naznačuje, že ložisko môže zniesť stabilné, nerotujúce zaťaženie bez trvalej deformácie obežnej dráhy alebo guľôčky. V stavebných strojoch, kde sú spoje lopaty a stabilizačné nohy vystavené špičkovému zaťaženiu počas statických držaní, sa táto rezerva stáva rozlišovacím znakom spoľahlivosti. Klzný kontakt oceľ na oceľ v kombinácii s telom potiahnutým fosfátom a pochrómovanou guľôčkou zaisťuje, že SIZJ12 zostane prevádzkyschopný aj v prašnom alebo mierne korozívnom prostredí za predpokladu pravidelného mazania.

Dizajn zameraný na aplikáciu: Prečo SIZJ12 vyniká

Výkonnosť Ložisko SIZJ12 v náročných aplikáciách vychádza z kombinácie výberu materiálu, geometrických tolerancií a vlastných charakteristík kĺbových ložísk. Na rozdiel od valivých ložísk, ktoré vyžadujú presné zarovnanie, aby sa predišlo brinelingu, guľový vnútorný krúžok a guľôčka SIZJ12 sa prispôsobujú uhlovému nesúososti, čím sa znižuje potreba mimoriadne presných montážnych štruktúr. Táto tolerancia zjednodušuje montáž a znižuje výrobné náklady, čo je významná výhoda vo veľkých výrobných zariadeniach.

Okrem toho vnútorný závit 1/2-20 UNF zaisťuje kompatibilitu so širokou škálou štandardných koncov tyčí a nastavovacích väzieb. Jeho jemné nastavenie dĺžky umožňuje presné nastavenie dĺžky, čo je dôležité v automatizácii a baliacich strojoch, kde presnosť polohy priamo ovplyvňuje časy cyklu a kvalitu produktu. V ložisko pre obalový priemysel , kde ide o vysokorýchlostný prerušovaný pohyb a čistotu, robustná konštrukcia SIZJ12 a jednoduché premazávanie pomáhajú udržiavať prevádzkyschopnosť a znižujú neplánovanú údržbu.

• Stavebné stroje: Ramená rýpadiel, závesy buldozéra, podpery výložníkov žeriavov – tam, kde dominuje rázové zaťaženie a prach.
• Baliaci priemysel: Stroje na plnenie a uzatváranie formulárov, stavače kartónov, vychyľovače dopravníkov – kde je rýchlosť a presnosť prvoradá.
• Automatizačné vybavenie: Robotické ramená, jednotky typu pick-and-place, lineárne pripojenia pohonov – tam, kde je nevyrovnanosť a cyklické zaťaženie neodmysliteľné.

Porovnávacia analýza: SIZJ12 vs SILZJ12 ľavý závit

Bežná výberová dilema zahŕňa výber medzi SIZJ12 a jeho náprotivkom s ľavým závitom, SILZJ12. Zatiaľ čo obe ložiská zdieľajú identické vŕtanie, vonkajší priemer, šírku a špecifikácie únosnosti, orientácia závitu určuje ich použitie v zostavách napínacieho alebo tlačného a ťahového spojenia. Nižšie uvedená tabuľka zvýrazňuje kritické rozdiely pri výbere.

Pri navrhovaní spojenia s protiľahlými závitmi umožňuje kombinácia SIZJ12 a SILZJ12 jemné nastavenie dĺžky jednoduchým otáčaním ojnice. To je užitočné najmä pri napínacích systémoch baliacich strojov a pri spojoch riadenia poľnohospodárskych zariadení. Výber v konečnom dôsledku závisí od mechanického usporiadania a smeru krútiaceho momentu aplikovaného počas nastavovania; obe ložiská však ponúkajú identický výkon pri zaťažení, čo zaisťuje, že flexibilita konštrukcie nie je na úkor mechanickej pevnosti.

Výkon v extrémnych podmienkach: Vysoká teplota a drsné prostredie

Jedna z najčastejších otázok ohľadom SIZJ12 sa týka jeho vhodnosti pre ojnicové ložisko pre vysokoteplotné aplikácie . Zatiaľ čo štandardná konštrukcia oceľ-na-oceľ ponúka jasnú výhodu oproti ložiskám s polymérovou výstelkou pri zvýšených teplotách (typicky do 150 °C nepretržite, s vrcholmi do 200 °C na krátke trvanie), kritickým faktorom je správne mazanie. Základné telo z uhlíkovej ocele a kalená oceľová guľôčka si zachovávajú svoje mechanické vlastnosti v tomto teplotnom rozsahu, zatiaľ čo vložky z PTFE by začali degradovať.

V praxi bol SIZJ12 nasadený v priemyselných peciach, spojoch asfaltovacích zariadení a riadiacich tyčiach uloženia motora, kde okolité teploty bežne prekračujú 100 °C. Používatelia uvádzajú, že s vysokoteplotnými mazivami (napríklad na báze perfluórpolyéteru alebo syntetických uhľovodíkov) si ložisko zachováva svoje charakteristiky opotrebovania a nosnosť. O pravidelnom domazávaní sa však nedá vyjednávať, pretože expanzia oceľových komponentov pri zvýšených teplotách môže znížiť vnútornú vôľu, čo môže viesť k zvýšenému treniu, ak je mazanie nedostatočné.

Najlepšie postupy inštalácie a údržby

Správna inštalácia je základom pre realizáciu plného výkonnostného potenciálu ložiska SIZJ12. Nasledujúci kontrolný zoznam uvádza kritické kroky, ako sa vyhnúť bežným zlyhaniam, najmä v prostredí s vysokými vibráciami automatizačné ložisko na konci tyče a aplikácie stavebných zariadení.

• Príprava vlákna: Dôkladne vyčistite závity 1/2-20 UNF a ak je spoj vystavený vibráciám, aplikujte strednú pevnú poistku závitu. Uistite sa, že spojovacia tyč má skosenie, aby ste predišli krížovému závitu.
• Kontrola zarovnania: Aj keď sa SIZJ12 vyrovnáva s odchýlkou ±8°, neprekračujte tento uhol počas statických alebo dynamických podmienok, aby ste predišli zaťaženiu hrán a predčasnému opotrebovaniu.
• mazanie: Pred inštaláciou vstreknite vysokokvalitné EP (extrémne tlakové) mazivo cez mazaciu armatúru. Otáčajte guľôčkou, aby sa mazivo rovnomerne rozložilo po klzných plochách.
• Aplikácia krútiaceho momentu: Pri uťahovaní poistnej matice nedoťahujte nadmerný krútiaci moment. Pomocou momentového kľúča aplikujte výrobcom odporúčanú hodnotu (zvyčajne 12–15 N·m pre závity 1/2-20 UNF), aby ste predišli odizolovaniu závitu alebo deformácii puzdra ložiska.

Intervaly údržby by sa mali upravovať na základe prevádzkových cyklov. Pre nepretržitú prevádzku v prašnom prostredí alebo prostredí s vysokou vlhkosťou sa odporúča týždenné domazávanie. Monitorovanie drsnosti alebo zvýšenej vôle ložiska môže signalizovať začiatok opotrebovania, čo umožňuje proaktívnu výmenu skôr, ako dôjde ku katastrofickej poruche.

Často kladené otázky (FAQ)

Vizuálny prehľad: Konštrukcia ložiska SIZJ12 a dráha zaťaženia

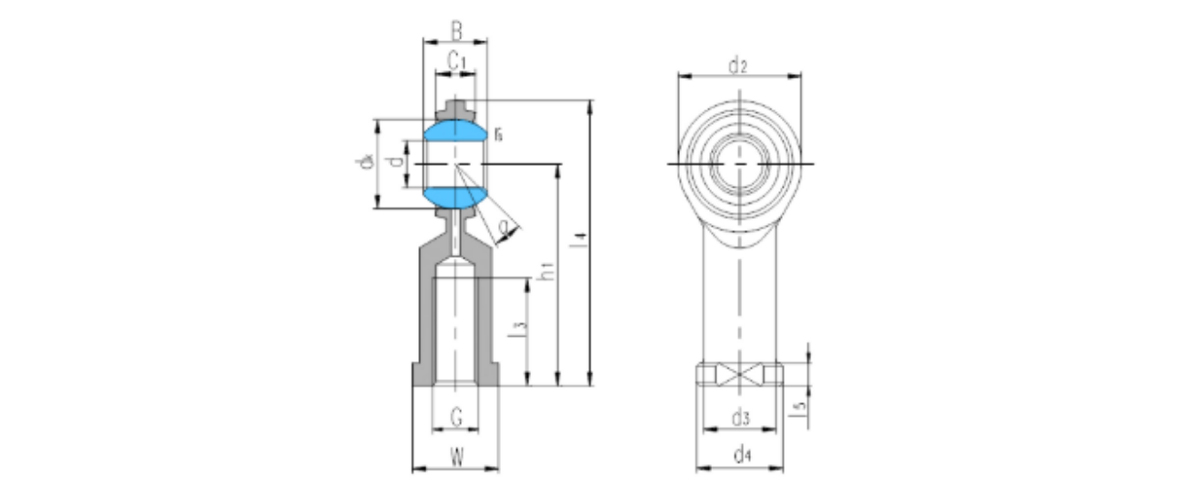

Nasledujúca ilustrácia SVG poskytuje priečny rez ložiskom ojnice SIZJ12 so zvýraznením jeho primárnych komponentov a dráhy prenosu zaťaženia cez guľové rozhranie. Dizajn zdôrazňuje robustnú kontaktnú zónu oceľ na oceľ a konfiguráciu vnútorného závitu, ktorá sa integruje so štandardnými spojeniami.
