Vankúšové ložiská

Domov / Ložisko / Namontované ložiská / Vankúšové ložiská

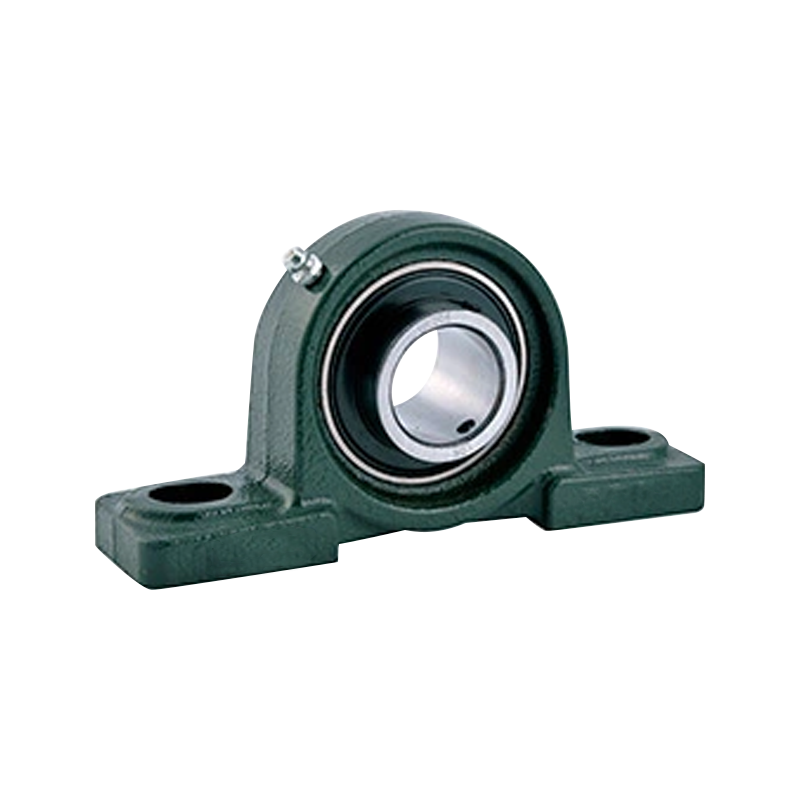

Vankúšové ložiská

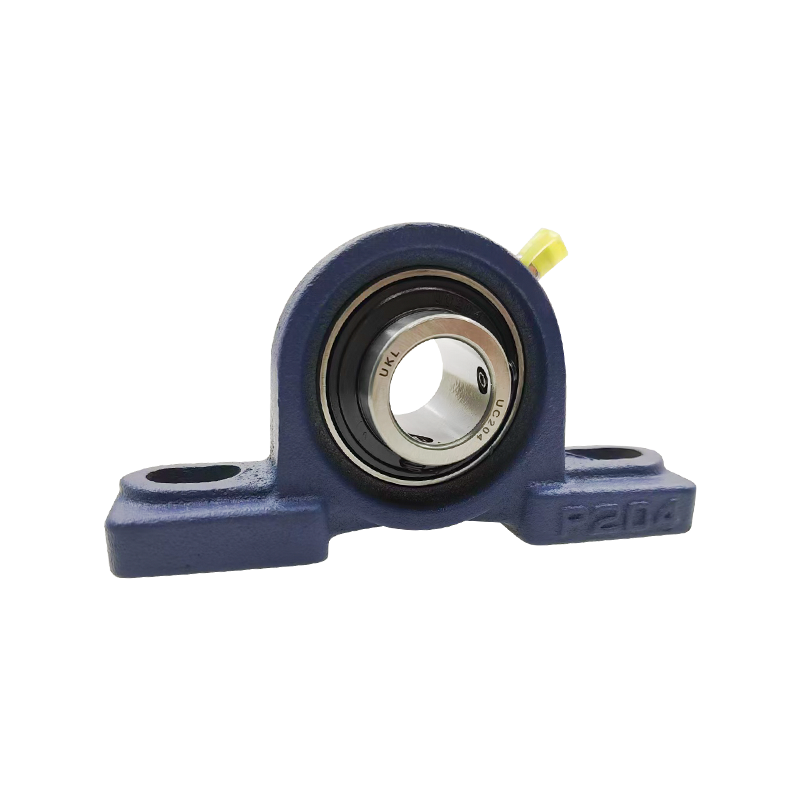

Ložisko vankúšového bloku, tiež známe ako stojatý blok, je nosná konštrukcia navrhnutá tak, aby pomáhala pri stabilizácii rotujúceho hriadeľa pomocou kompatibilných ložísk a radu komponentov.

Tento typ ložiska obsahuje montážny blok (vankúšový blok). Ložisko je inštalované vo vnútri montážneho bloku.

Ložiská vankúšového bloku sa najčastejšie používajú v aplikáciách s nízkym krútiacim momentom. Štrbiny alebo otvory v základni alebo nohách ložiska umožňujú jednoduchú montáž a nastavenie.

Contact Us Kontaktujte nás
PREDCHÁDZAJÚCI:Žiadny predchádzajúci produkt ĎALŠÍ:Závitové ložiská vankúšového bloku základne
  • Špecifikácie
  • Kontaktujte nás

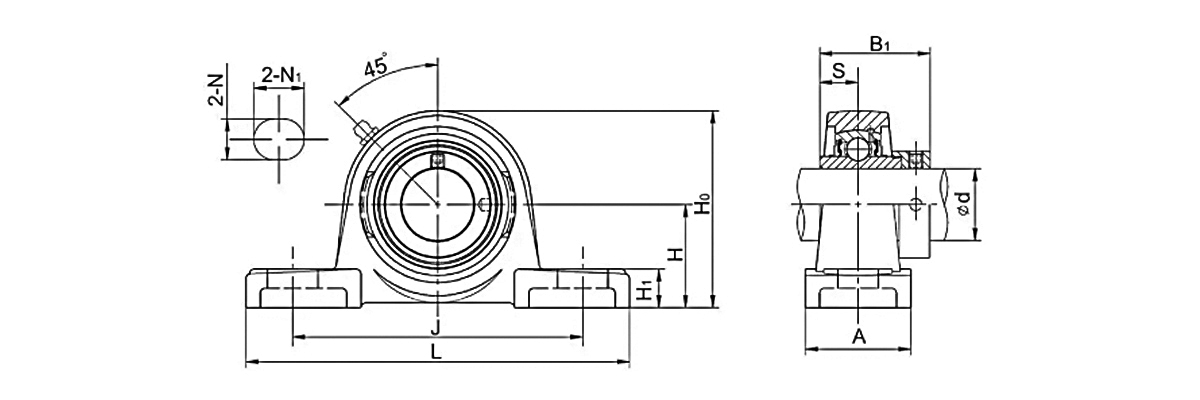

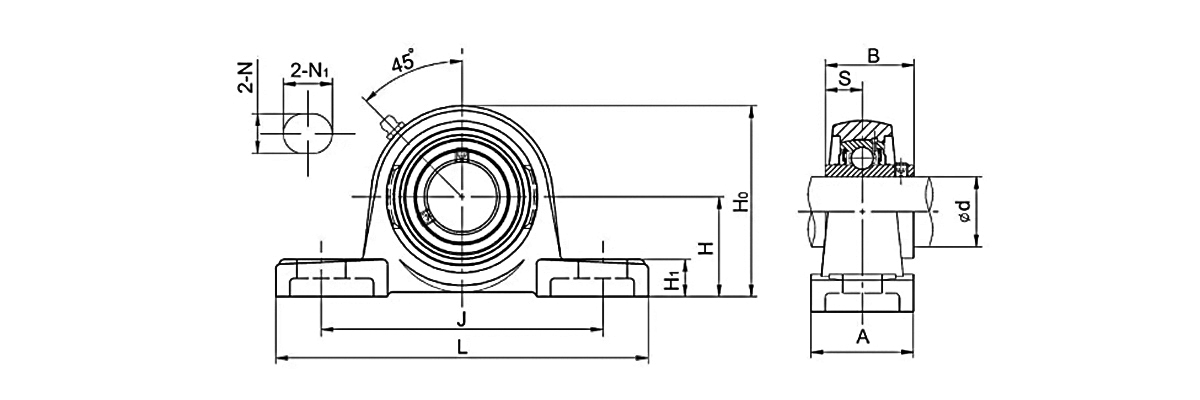

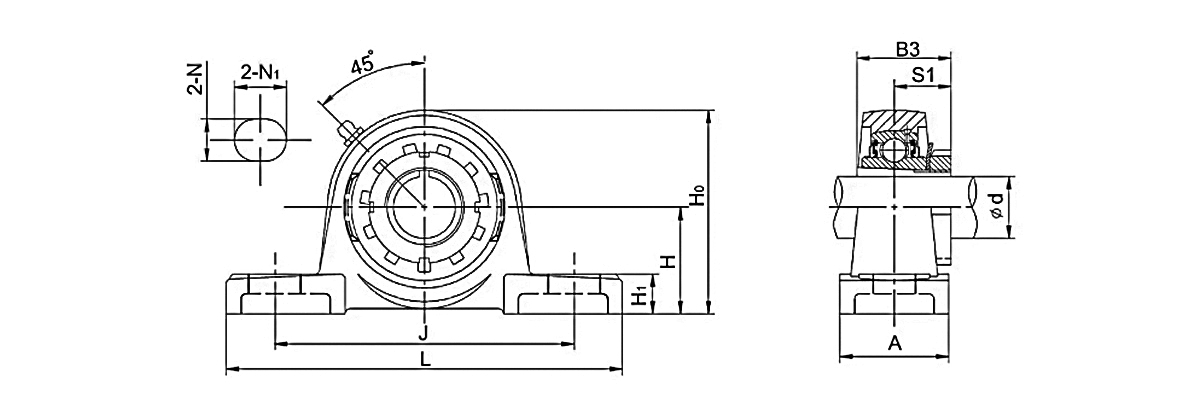

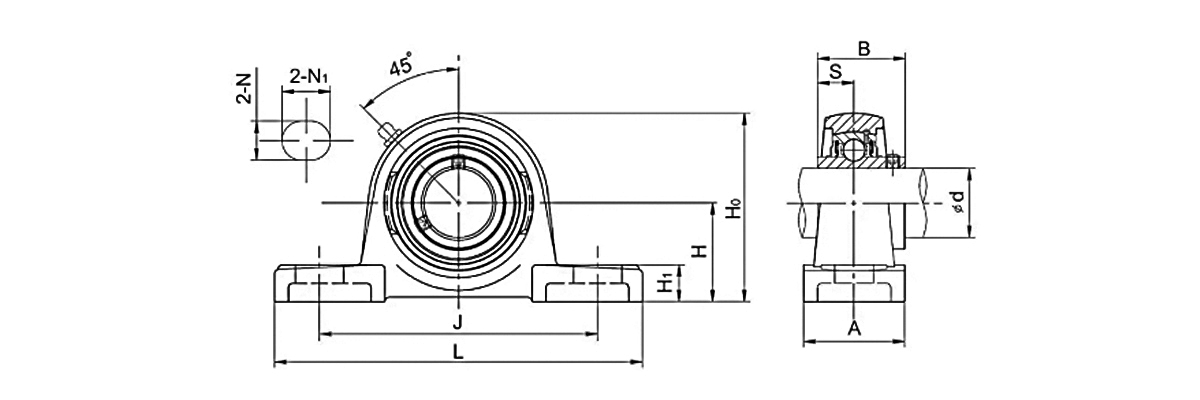

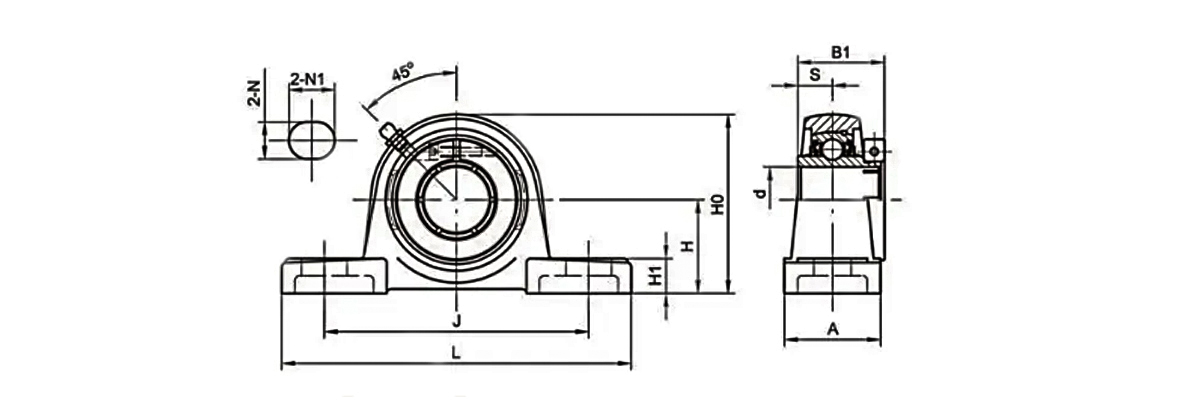

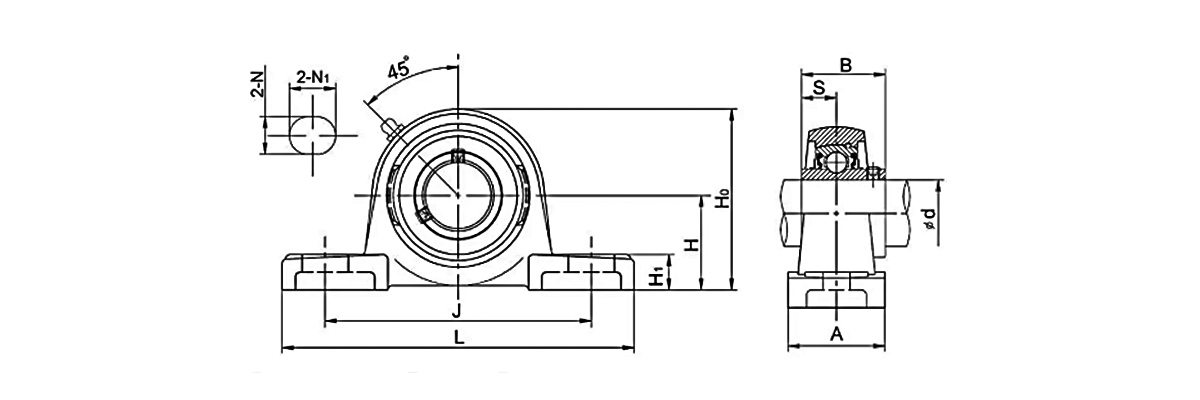

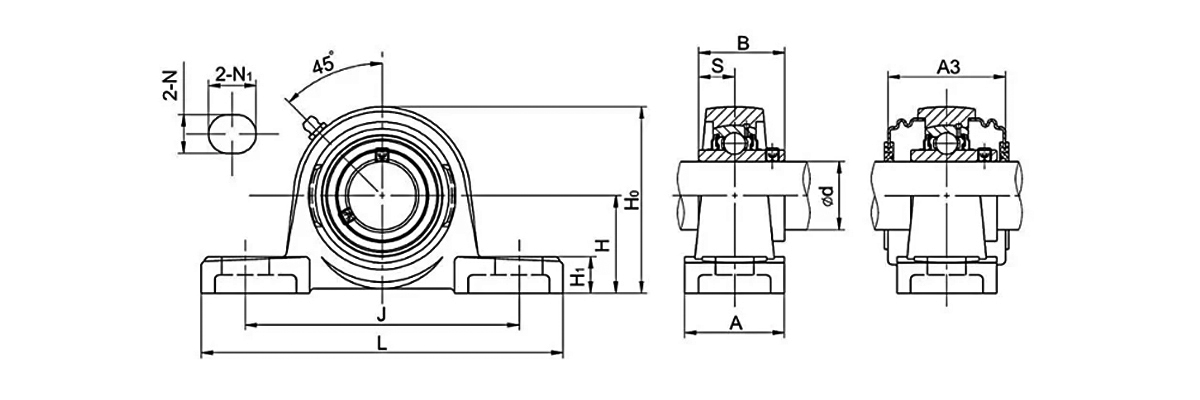

Jednotka č. Priemer priemera Rozmery (mm) Veľkosť skrutky
(mm) 		hmotnosť
(kg)
d H L J A N N1 H1 Ho B S A3
(v) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16. 11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16. 11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

Jednotka č. Priemer priemera Rozmery (mm) Veľkosť skrutky
(mm) 		hmotnosť
(kg)
d H L J A N N1 H1 Ho B1 S
(v) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16. 11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16. 11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

Jednotka č. Priemer priemera Rozmery (mm) Veľkosť skrutky
(mm) 		hmotnosť
(kg)
d H L J A N N1 H1 Ho B1 S
(v) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16. 11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

Jednotka č. Priemer priemera Rozmery (mm) Veľkosť skrutky
(mm) 		hmotnosť
(kg)
d H L J A N N1 H1 Ho B3 S1
(v) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16. 11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Jednotka č. Priemer priemera Rozmery (mm) Veľkosť skrutky hmotnosť
d H L J A N N1 H1 Ho B S (mm) (kg)
(v) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16. 11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Jednotka č Hriadeľ d Rozmery (mm) Veľkosť skrutky (mm) hmotnosť (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 $ $ $ $ 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 $ $ $ $ 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 $ $ $ $ 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 $ $ $ $ 89.1

Odporúčané produkty

Inžinierstvo budúcnosti pohybu
O UKL
Spoločnosť UKL Bearing Manufacturing Co., Ltd. (Wuxi) bola založená v roku 2020 Čína Vankúšové ložiská dodávatelia a OEM/ODM Vankúšové ložiská spoločnosť, integrovaný priemyselný a obchodný podnik zameraný na presnú výrobu, kombinujúci výskum a vývoj, výrobu a predaj.
Spoločnosť sa špecializuje na vysoko výkonné ložiskové riešenia a poskytuje technickú podporu globálnym priemyselným odvetviam s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť.

S viac ako 200 kvalifikovanými odborníkmi a plne modernizovanou výrobnou základňou pokrývajú zariadenia UKL celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovanú montáž.
Využívajúc viac ako 15-ročné skúsenosti s OEM/ODM exportom, UKL rýchlo reaguje na potreby zákazníkov a ponúka flexibilné a prispôsobené služby pre klientov v Európe, Ázii, Afrike a na Strednom východe.

Ukl Bearing Manufacturing Co.,Ltd Viac o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    rokov

    Skúsenosti v odbore

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modelová rozmanitosť

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zamestnancov

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Ročná exportná hodnota

Ukl Bearing Manufacturing Co.,Ltd
Certifikát cti
Správy
Namontované ložiská Odborné znalosti

Ložisko vankúšového bloku UCP214: Dokonalý sprievodca špecifikáciami, inštaláciou a krížovými odkazmi

The Ložisko UCP214 predstavuje štandardizovanú montovanú ložiskovú jednotku, ktorá kombinuje robustné liatinové puzdro s precízne skonštruovaným radiálnym vloženým guľôčkovým ložiskom. Táto jednotka je navrhnutá tak, aby poskytovala spoľahlivú podporu pre rotujúce hriadele naprieč širokým spektrom priemyselných strojov, od poľnohospodárskych zariadení až po systémy na manipuláciu s materiálom a aplikáciou dopravných prostriedkov. Pochopenie jeho technických špecifikácií, materiálového zloženia a správnych výberových kritérií je potrebné pre inžinierov a špecialistov na obstarávanie, ktorí hľadajú optimálny výkon a dlhú životnosť.

Technická architektúra a dizajnové prvky

Ložisková jednotka vankúšového bloku UCP214 pozostáva z dvoch základných komponentov: puzdra a ložiskovej vložky. Puzdro vyrobené z vysoko kvalitnej sivej liatiny poskytuje pevnú montážnu základňu s dvomi otvormi pre skrutky na bezpečné pripevnenie k nosným konštrukciám. Ložisková vložka má široký vnútorný krúžok s predĺženými ramenami na oboch stranách, vrátane nastavovacích skrutiek pre pozitívne zaistenie hriadeľa. Táto konštrukcia zaisťuje spoľahlivý prenos krútiaceho momentu a umožňuje axiálnemu posunu počas prevádzky.

Samonarovnávacia schopnosť ložiska UCP214 si zaslúži osobitnú pozornosť. Sférický vonkajší priemer ložiskovej vložky sa zhoduje so špičkovým guľovým povrchom v puzdre, čo umožňuje kompenzáciu uhlového nesúososti až o niekoľko stupňov. Táto vlastnosť sa ukazuje ako neoceniteľná v aplikáciách, kde by sa vychýlil hriadeľ alebo montáž nepresnosti inak mohli viesť k predčasnému zlyhaniu ložiska.

Materiálové špecifikácie a výkonové parametre

Funkcia Špecifikácia Funkčný význam
Materiál na bývanie Sivá liatina (GG) Poskytuje tuhosť, tlmenie vibrácií a odolnosť proti korózii pre priemyselné prostredie
Materiál ložiskovej vložky Chrómová oceľ (trieda 52100) Ponúka vysokú odolnosť, odolnosť proti opotrebovaniu a únavovú pevnosť pre predĺženú životnosť
Uzamykací mechanizmus Nastavovacie skrutky (2) Zabezpečuje pozitívnu fixáciu hriadeľa; vyhovuje metrickým aj palcovým rozmerom hriadeľa
Tesniaci systém Dvojité kontaktné tesnenia s Slingerom Chráni pred učením a zároveň zachováva mazivo; vhodné do vlhkého alebo prašného prostredia
Mazanie Namažte (ekvivalent Nlgi #2) s armatúrou Poskytuje počiatočnú a domazávaciu schopnosť; predlžuje intervalovú údržbu
Teplotný rozsah -20 °C až 120 °C Možnosť prevádzky v rôznych podmienkach prostredia
Dokončiť Maľované Poskytuje dodatočnú ochranu proti korózii krytu

Dve varianty: UCP214 a UCP214-44

dve primárne varianty existujúceho ložiska, ktoré má špecifikáciu priemeru hriadeľa:

Ložisko UCP214 : Má otvor 70 mm, pre aplikáciu s metrickým priemerom hriadeľa. Táto verzia je s medzinárodnými normami a je široko používaná na európskych, domácich a vonkajších trhoch, kde sú metrické rozmery štandardom.

Ložisko UCP214-44 : Má priemer otvoru 69,85 mm, čo zodpovedá 2-3/4 palcom. Tento variant slúži na palcové systémy, najmä rozšírené na severoamerických trhoch, a zariadenia vyrábané podľa cisárskych štandardov.

Obidva varianty majú rovnaké rozmery puzdra, rozteč otvorov pre skrutky, výšku stredu a nosnosť. Zameniteľnosť krytov medzi variantmi zjednodušuje správu zásob pre oddelenia údržby a distribútorov. Pre profesionálov v oblasti obstarávania, ktorí hľadajú dodávateľov ložísk UCP214 alebo dodávateľov ložísk UCP214-44, môže pochopiť túto kompatibilitu znížiť náklady na zásoby pri zachovaní flexibility.

Aplikácie a prípady v priemysle

Ložisko vankúšového bloku UCP214 nachádza uplatnenie v mnohých priemyselných odvetviach vďaka svojej všestrannosti a robustnej konštrukcii:

Dopravníkové systémy : Funkcia samonastavovania sa prispôsobuje vychýleniu hriadeľa bežnému pri dlhých chodoch dopravného prostriedku, zatiaľ čo liatinový kryt odolný nepretržitému zaťaženiu a vibráciám, ktoré sú charakteristické pre manipuláciu so sypkým materiálom.

Poľnohospodárske stroje : Prach, nečistoty a rôzne prevádzkové podmienky ložiská, ktoré sú účinné tesnením a odolnosťou. Dizajn UCP214 spĺňa tieto výzvy v zariadeniach, ako sú kombajny, lisy a nástroje na manipuláciu s materiálom.

Priemyselné ventilátory a dušadlá : Schopnosť jednotky prispôsobiť sa vychýleniu a jej spoľahlivému rozhodnutiu ju predurčia na aplikáciu vzduchotechniky, kde môže byť obmedzený prístup k údržbe.

Baliace zariadenia : Ložisko vankúšového bloku poskytuje sledovaný výkon pri vysokorýchlostných aplikáciách s prerušovaným zaťažením, ktoré sú bežné na baliacich linkách.

Textilné stroje : Hladký a tichý chod ložiska UCP214 prispieva k zariadeniam na spracovanie textílií, kde je kontrola vibrácií nevyhnutná.

Príslušné ložisko UCP212-39 s otvorom 61 913 mm (2-7/16 palcov) predstavuje ďalší populárny variant v rámci tejto série, ktorý slúži aplikáciám prostecim stredný priemer hriadeľa. Mnoho používateľov UCP212-39 si vyberá túto jednotku pre jej kompatibilitu so špecifickými návrhmi zariadení a dostupnosťou od zavedených dodávateľov vankúšových ložísk.

Výberové kritériá pre profesionálov v oblasti obstarávania

Pri hodnotení dodávateľov ložísk UCP214 podľa špecialistov na obstarávanie mali niekoľko kritických faktorov:

Požiadavky na zaťaženie : Ložisko UCP214 poskytuje dynamické zaťaženie približne 62 000 N a statické zaťaženie 44 000 N, vďaka čomu je vhodné pre stredne ťažké až ťažké aplikácie.

Kompatibilita priemeru hriadeľa : Potvrdenie, či aplikácia vyžaduje metrický 70 mm (UCP214) alebo palcový variant 2-3/4" (UCP214-44), je potrebná pre správne prispôsobenie a výkon.

Podmienky prostredia : Extrémne teploty, vystavenie vlhkosti a úrovne znečistenia výber tesnenia a požiadaviek na mazanie. Štandardná konfigurácia vyhovuje väčšine priemyselných prostredí, ale k dispozícii môžu byť aj špecializované možnosti.

Konfigurácia bývania : Konštrukcia dvojskrutkovej základne ložísk vankúšového bloku umožňuje jednoduchú inštaláciu, ale overenie výšky stredu stredu zaisťuje kompatibilitu s existujúcim zariadením.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) je integrovaný priemyselný a obchodný podnik, ktorý sa zameriava na presnú výrobu, ktorá zahŕňa výskum a vývoj, výrobu a predaj. Ako profesionálna továreň na výrobu ložísk a spoločnosť na výrobu ložísk v Číne sa spoločnosť špecializuje na vysokovýkonné riešenia ložísk, ktoré poskytujú technickú podporu pre globálne priemyselné odvetvia s mimoriadne vysokými požiadavkami na presnosť a spoľahlivosť.

S viac ako 200 kvalifikovanými odborníkmi a plne modernizovanou výrobnou základňou po všetkých zariadeniach UKL celý výrobný proces – kovanie, žíhanie, sústruženie, tepelné spracovanie, brúsenie a automatizovaná montáž. Tento vertikálne prístup zabezpečuje kontrolu kvality v každej fáze a umožňuje citlivé služby v celom svete.

Technológia a inovácie v jadre: Špecializovaný tým výskumu a vývoja neustále vyvíja vysoko presné krížové valčekové ložiská, dvojsmerné axiálne guľkové ložiská s kosouhlým stykom a ďalšie produkty používané v CNC strojoch, robotike a inteligentných automatizačných systémoch. výroba presného dizajnu a digitálnej kontroly výroby UKL zaisťuje, že každý produkt spĺňa medzinárodné štandardy presnosti a výkonu.

Udržateľnosť a zodpovednosť: Environmentálne zodpovedné procesy, iniciatíva v oblasti materiálov a optimalizovanej spotreby recyklačnej energie. Okrem výroby podporuje UKL aj vzdelávacie a technické školenia na podporu budúcich inžinierskych talentov.

FAQ

Aký je rozdiel medzi ložiskami UCP214 a UCP214-44?

Hlavný rozdiel spočíva v priemere otvoru: UCP214 má otvor 70 mm pre metrické hriadele, zatiaľ čo UCP214-44 má otvor 69,85 mm (2-3/4 palca) pre palcové hriadele. Rozmery puzdra, rozteč otvorov pre skrutky a nosnosť sú rovnaké pre obe varianty.

Ako funguje samonarovnávacia funkcia ložiska vankúšového bloku UCP214?

Ložisková vložka má guľový vonkajší priemer, ktorý zapadá do zodpovedajúceho guľového povrchu vo vnútri krytu. To uhlové nesúososti umožňuje medzi hriadeľom a krytom až o niekoľko stupňov, čím sa kompenzuje vychýlenie hriadeľa alebo montážne nepresnosti.

Aký uzamykací mechanizmus používa ložisko UCP214?

Ložisko UCP214 používa dve nastavovacie skrutky na vnútornom krúžku na uzamknutie ložiska k hriadeľu. Poskytuje potrebnú fixáciu a potrebnú ďalšiu potrebu.

Aké priemyselné odvetvia bežne používajú ložisko UCP214?

Ložiská UCP214 sa široko používajú v dopravných systémoch, poľnohospodárskych strojoch, priemyselných ventilátoroch a dúchadlách, baliacich zariadeniach a textilných strojoch, okrem iného v priemyselných aplikáciách v potrebných prípadoch spoľahlivú podporu hriadeľa.

Aký je odporúčaný teplotný rozsah pre ložisko UCP214?

Ložisko UCP214 efektívne funguje v rozsahu teplôt od -20 °C do 120 °C, vďaka čomu je vhodné do rôznych priemyselných prostredí.
