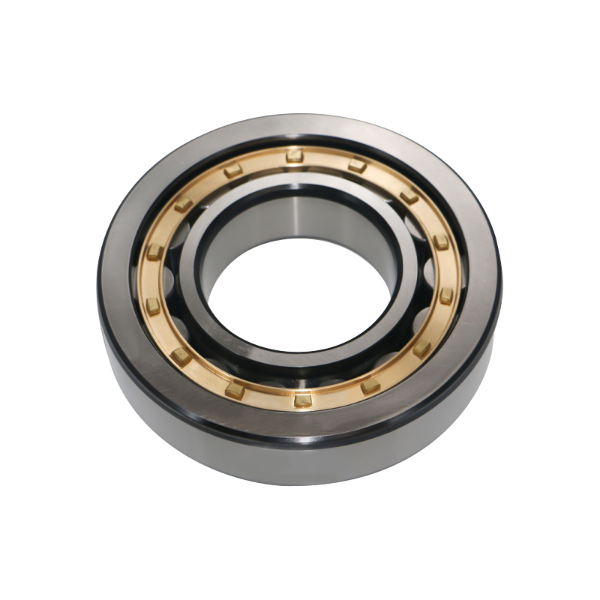

Prečo valčekové ložisko NU 309 vyniká v dizajne motora a prevodovky?

Kľúčové informácie: Ložisko NU 309 vyniká ako plávajúce ložisko

Pre konštrukcie motorov a prevodoviek, kde je kritickým problémom tepelná rozťažnosť hriadeľa, Ložisko NU 309 poskytuje najspoľahlivejšie riešenie. Jeho jedinečný dizajn – vnútorný krúžok bez prírub – umožňuje hriadeli voľne sa rozťahovať alebo zmršťovať v oboch axiálnych smeroch bez vyvolania škodlivého vnútorného zaťaženia. Táto schopnosť robí z valčekového ložiska NU 309 preferovanú voľbu pre plávajúcu/nepolohovú polohu vo vysokorýchlostných, vysokovýkonných pohonných systémoch, čím priamo zabraňuje predčasnému zlyhaniu ložiska v dôsledku axiálneho tepelného namáhania.

Inžinieri si vybrali ložisko NU 309 nielen pre jeho vysokú radiálnu zaťažiteľnosť, ale aj pre túto špecifickú, nenahraditeľnú funkčnosť. Rieši základný mechanický problém, ktorý zabezpečuje prevádzkovú stabilitu a dlhú životnosť v aplikáciách od priemyselných prevodoviek až po veľké elektromotory.

Anatómia dizajnu: Prečo žiadne príruby na vnútornom krúžku?

Charakteristickým znakom ložiska v štýle NU je vnútorný krúžok úplne bez integrálnych prírub. Obe príruby sú umiestnené na vonkajšom krúžku a vedú zostavu valčeka a klietky. Tento zámerný dizajn prináša dve kritické technické výhody:

1. Neobmedzený axiálny pohyb
Hriadeľ spolu s vnútorným krúžkom sa môže axiálne posúvať v ložisku. To umožňuje tepelnú rozťažnosť alebo kontrakciu hriadeľa – bežný jav v motoroch a prevodovkách počas cyklov spúšťania a vypínania – bez vytvárania škodlivých axiálnych síl, ktoré by inak preťažili ložisko.

2. Čistá podpora radiálneho zaťaženia
Valčekové ložisko NU 309 ako čisté plávajúce ložisko je navrhnuté tak, aby znášalo iba veľké radiálne zaťaženie. Zámerne nie je určený na žiadne axiálne zaťaženie. Táto jasná definícia dráhy zaťaženia umožňuje inžinierom priradiť riadenie axiálneho zaťaženia vyhradenému axiálnemu ložisku (napr. guľkovému ložisku alebo ložisku NUP) na druhom konci hriadeľa, čím sa optimalizuje celkový dizajn systému.

V praxi to znamená, že keď špecifikujete ložisko NU 309, vyberáte komponent s jediným, dobre definovaným účelom: zvládnuť radiálne sily a zároveň prispôsobiť lineárny rast hriadeľa.

Výkonnostné metriky: Hodnoty zaťaženia a rýchlostné schopnosti

Rozmery ložiska NU 309 sú štandardizované na 45 mm otvor (d) x 100 mm vonkajší priemer (D) x 25 mm šírka (B). V rámci tejto kompaktnej obálky poskytuje ložisko značnú kapacitu radiálneho zaťaženia vďaka kontaktu vedenia medzi valčekmi a obežnými dráhami. Pre štandardný dizajn ložiska NU 309 ECP sú kľúčové ukazovatele výkonu:

• Základné dynamické zaťaženie (C): ~100,8 kN
• Základná statická únosnosť (C0): ~90 kN
• Obmedzená rýchlosť pre mazanie tukom/olejom: ~6 000 - 7 500 ot./min (v závislosti od konštrukčnej prípony ako ECJ, ECP alebo ECM a spôsobu mazania)

Tieto hodnoty potvrdzujú, že nosnosť ložiska NU 309 je na svoju veľkosť mimoriadne vysoká, vďaka čomu je vhodná pre aplikácie s veľkým radiálnym zaťažením, ako sú vysokorýchlostné hriadele priemyselných prevodoviek alebo hlavné hnacie motory.

Kritické porovnanie: NU 309 vs. NJ 309 vs. NUP 309

Pochopenie jemných konštrukčných rozdielov medzi typmi jednoradových valčekových ložísk je nevyhnutné pre správnu aplikáciu. Na rozlíšenie použite nasledujúcu tabuľku NU 309 z jeho najbližších variantov:

Pri vykonávaní analýzy NU 309 vs. NJ 309 je kľúčovým faktorom pri rozhodovaní, či vaša aplikácia vyžaduje, aby sa ložisko prispôsobilo axiálnemu pohybu hriadeľa (vyberte NU) alebo tiež zvládlo určité axiálne zaťaženie (vyberte NJ). Hľadanie výmeny ložísk NU 309 alebo ekvivalentu SKF NU 309 sa často zameriava na tieto funkčné špecifikácie.

Aplikačné inžinierstvo: Praktické prípady použitia

NU 309 pre prevodovky je výnimočne bežný, konkrétne na vysokorýchlostnom vstupnom hriadeli. Hriadeľ sa tu pri vysokej rýchlosti otáčania rýchlo zahrieva, čím dochádza k výraznej tepelnej rozťažnosti. NU 309 pôsobí ako voľné alebo plávajúce ložisko, čo umožňuje, aby k tejto expanzii došlo bez toho, aby došlo k axiálnemu predpätiu, ktoré by mohlo viesť k prehriatiu a zadretiu. Podobne je konfigurácia elektromotora s plávajúcim ložiskom štandardnou praxou pre motory s určitou veľkosťou rámu, ktorá chráni ložiská na hnacom konci a na nehnacom konci pred tepelne vyvolaným zlyhaním.

Ďalším praktickým príkladom je NU 309 pre kompresorové aplikácie. V rotačných skrutkových alebo odstredivých kompresoroch sa hriadeľ rotora značne rozširuje, keď stroj dosiahne prevádzkovú teplotu. NU 309 na netlačnej strane rotora poskytuje potrebnú axiálnu voľnosť, čím zabezpečuje zachovanie kritických vnútorných vôlí medzi rotormi pre optimálnu účinnosť.

Pokyny pre výber: Prípony a vnútorná vôľa

Pri špecifikácii ložiska NU 309 definujú prípony kľúčové konštrukčné detaily, ktoré ovplyvňujú výkon. Napríklad:

• ECP: Klietka PA66 vystužená sklenenými vláknami, centrovaná na kolieskach. Ponúka dobrú pevnosť a schopnosť vysokej rýchlosti.
• ECM: Opracovaná mosadzná klietka, vedená valčekom. Vhodné do vyšších teplôt a náročných podmienok.
• ESD: Lisovaná oceľová klietka, vedená valčekom. Robustná, cenovo výhodná možnosť.

Rovnako dôležitý je výber správnej vôle ložiska NU 309. Pre aplikácie s vysokým teplotným gradientom medzi vnútorným a vonkajším krúžkom sa často vyžaduje radiálna vnútorná vôľa C3 (väčšia ako normálne). Určenie ložiska NU 309 ECP/C3 zaisťuje, že ani pri náročných tepelných podmienkach sa ložisko nedostane do negatívnej vôle, čo by drasticky znížilo jeho životnosť.

Pre inžinierov so starším vybavením je nevyhnutné poznať ekvivalent ložiska NU 309 alebo presné možnosti výmeny ložiska NU 309. Aby ste zabezpečili priamu a spoľahlivú náhradu, vždy sa zhodujú s rozmermi, menovitým zaťažením, konštrukčnou príponou (ECP, ECM atď.) a stupňom vnútornej vôle (napr. C3). Správne pochopenie rozsahu prevádzkových teplôt ložiska NU 309 a požiadaviek na mazanie je tiež rozhodujúce pre dosiahnutie vypočítanej životnosti L10.
