Ako nainštalovať 2206 AV Nilos Ring (Sprievodca krok za krokom)

Pre správnu inštaláciu 2206 AV Nilos Ring, umiestnite ho tak, aby konvexná (otvorená) strana smerovala k obežnej dráhe ložiska. Krúžok musí lícovať s vonkajším krúžkom ložiska. 2206 AV Nilos prsteň má konštrukčnú vôľu c = 0,3 mm, ktorá musí zostať bez skreslenia. Použite plochý unášač alebo lis s rovnomernou silou po obvode – nikdy neklepajte priamo na tesnenie.

V čom je 2206 AV Nilos prsteň iný

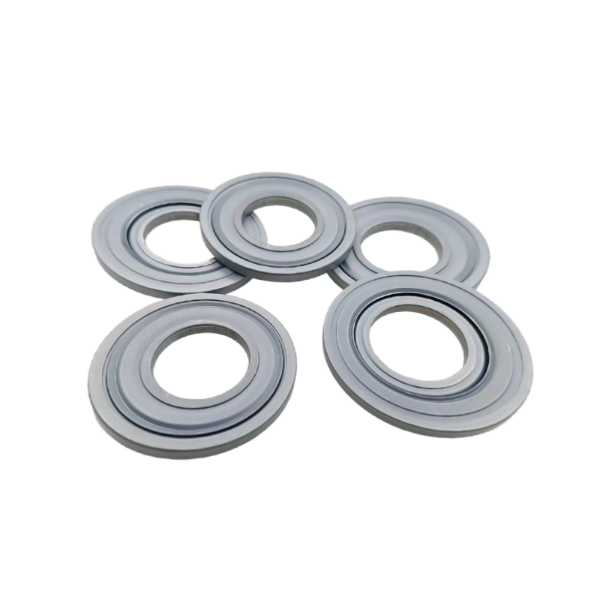

2206 AV Nilos prsteň je presné kovové labyrintové tesnenie, nie gumové tesnenie. Pozostáva z tvarovaného oceľového krúžku so špecifickou geometriou. Podľa štaardných rozmerov má tento prsteň Nilos vnútorný priemer (d) 30 mm, vonkajší priemer (D) 56,2 mm, šírku (a) 44 mm a výšku okraja (i) 2,5 mm. Hrúbka ocele (c) je 0,3 mm. Táto pevná konštrukcia vytvára bezkontaktný labyrint, ktorý zadržiava mazivo a zároveň umožňuje voľné otáčanie, na rozdiel od gumových tesnení, ktoré vytvárajú trenie a opotrebovanie.

Inštalácia 2206 AV Nilos prsteň krok za krokom

1. Skontrolujte vŕtanie ložiska a skrine

Pred inštaláciou krúžku 2206 AV Nilos prsteň skontrolujte, či sú vonkajší krúžok ložiska a osadenie puzdra čisté, suché a bez otrepov. Akákoľvek častica väčšia ako 0,05 mm môže zdvihnúť krúžok Nilos a zničiť presnú vôľu 0,3 mm.

2. Identifikujte správnu orientáciu

Držte 2206 AV Nilos Ring otvorenou stranou (stranou s viditeľnou drážkou alebo vybraním) smerom k vnútornému krúžku ložiska. Plochejšia uzavretá strana by mala smerovať von. Inštalácia tohto krúžku Nilos dozadu zachytí nečistoty na ložisku, čo spôsobí rýchle opotrebovanie.

3. Vyvíjajte rovnomerný tlak na sedenie

Použite upínací lis alebo hydraulický lis s plochým puzdrom, ktoré sa dotýka iba vonkajšieho okraja prstenca 2206 AV Nilos Ring. Odporúčaná dosadacia sila je 1,5 – 3,0 kN. Ak lis nie je k dispozícii, použite paličku s mäkkým povrchom a rúrkový unášač, ktorý zodpovedá vonkajšiemu priemeru (56,2 mm). Klepnite v hviezdicovom vzore – 6 až 8 ľahkých poklepaní – aby ste zabránili nakloneniu.

4. Skontrolujte konečnú vôľu a zarovnanie

Po nasadení krúžku 2206 AV Nilos Ring by mala byť radiálna medzera medzi krúžkom a vnútorným krúžkom ložiska 0,2 – 0,4 mm. Použite špáromer v štyroch bodoch (0°, 90°, 180°, 270°). Odchýlka väčšia ako 0,1 mm indikuje nesprávne zarovnanie. Axiálna vôľa (c) musí zostať na projektovanej hodnote 0,3 mm – akékoľvek zmenšenie znamená deformáciu krúžku Nilos.

Kritické rozmery pre 2206 AV Nilos Ring

Presná inštalácia tohto krúžku Nilos závisí od prispôsobenia tesnenia rozmerom ložiska. Nižšie sú uvedené kľúčové tolerancie:

• Vnútorný priemer (d) : 30,0 mm ± 0,1 mm
• Vonkajší priemer (D) : 56,2 mm 0,1 / -0,0 mm
• šírka (a) : 44,0 mm ± 0,2 mm
• Výška pier (i) : 2,5 mm ± 0,05 mm
• Hrúbka kovu (c) : 0,3 mm ± 0,02 mm

Odchýlky mimo týchto tolerancií buď zablokujú ložisko (ak je krúžok Nilos príliš tesný), alebo umožnia vniknutie nečistôt (ak je príliš voľný). Pred inštaláciou vždy zmerajte.

Časté chyby pri inštalácii krúžku Nilos

• Obrátená orientácia : The 2206 AV Nilos Ring nemôže vyčistiť nečistoty, keď je nainštalovaný dozadu. Mastnota uniká dovnútra 50 – 100 hodín namiesto toho, aby trvala tisíce hodín.
• Prílišné utiahnutie alebo priame príklepy : Skreslenie mení c = 0,3 mm vôľa takmer na nulu. Krúžok Nilos sa otiera o vnútorný krúžok, čo spôsobuje teplo a hluk v priebehu niekoľkých minút prevádzky.
• Excentrické sedenie : Jedna strana prstenca Nilos sedí hlbšie ako druhá. To vytvára premenlivú medzeru (0,1 mm až 0,5 mm), ktorá umožňuje časticiam väčším ako 150 um vstúpiť do ložiska.
• Použitie poddimenzovaného driftu : Únos menší ako 56,2 mm koncentruje silu na okraj prstenca Nilos, čím trvalo deformuje jemný labyrintový profil.

Vyhnite sa týmto chybám použitím správne dimenzovaného lisovacieho nástroja (priemer kontaktu = 56,2 mm ) a pred usadením dvakrát skontrolujte orientáciu 2206 AV Nilos Ring .

Ako potvrdiť úspešnú inštaláciu krúžku Nilos

Po stlačení tlačidla 2206 AV Nilos Ring do krytu vykonajte dve rýchle overovacie kontroly:

• Skúška otáčania : Otočte vnútorný krúžok ložiska rukou. Musí sa otáčať plynulo bez škrabavého zvuku . Akýkoľvek odpor znamená, že prstenec Nilos sa dotýka rotujúcej časti.
• Kontrola sedenia : Vonkajší okraj 2206 AV Nilos Ring by mal byť zapustené alebo zapustené do 0,1 mm pod čelom puzdra. Výčnelok väčší ako 0,2 mm naznačuje neúplné usadenie.

Ak sú splnené obe podmienky, tento Nilos krúžok poskytuje zamýšľaný labyrintový efekt – zadržiava mastnotu a blokuje hrubý prach (častice <30 µm sú vo všeobecnosti neškodné).

Nástroje potrebné na inštaláciu 2206 AV Nilos Ring

• Upínací lis alebo hydraulický lis (odporúčaná sila: 1,5 – 3,0 kN )
• Plochý, rúrkový drift s vnútorným priemerom >30 mm a vonkajším priemerom 56,2 mm
• Súprava spáromeru (0,05 mm až 1,0 mm)
• Čistá handrička nepúšťajúca vlákna a izopropylalkohol
• Digitálne posuvné meradlo (na overenie d = 30 mm and D = 56,2 mm pred inštaláciou)

Použitie vhodných nástrojov zabraňuje skresleniu a zabezpečuje 0,3 mm konštrukčná vôľa krúžku Nilos je zachovaná.

Často kladené otázky o 2206 AV Nilos Ring

Dá sa 2206 AV Nilos Ring po odstránení znova použiť?

Nie. 2206 AV Nilos Ring je presne tvarovaný kovový komponent, ktorý sa pri lisovaní mierne deformuje. Odstránenie takmer vždy zmení hrúbku c=0,3 mm alebo vytvorí ploché miesta na profile labyrintu. Na spoľahlivé utesnenie vždy používajte nový krúžok Nilos.

Aký otvor puzdra je potrebný pre tento prsteň Nilos?

Krúžok 2206 AV Nilos vyžaduje vŕtanie puzdra s toleranciou 56,2 mm H7 (zvyčajne 56,2 0,03 / -0,0 mm). Otvor väčší ako 56,25 mm nezaistí krúžok Nilos – môže sa pretočiť alebo vypadnúť. Ak je otvor opotrebovaný, použite pridržiavaciu zmes špecifikovanú pre kovové tesnenia alebo vymeňte kryt.

Malo by sa na krúžok Nilos pred inštaláciou naniesť mazivo?

Jemne naolejujte dieru krytu a vonkajší okraj 2206 AV Nilos Ring riedkym mazivom (napr. NLGI 2). Nedovoľte, aby sa mazivo dostalo do labyrintovej drážky krúžku Nilos – môže priťahovať abrazívny prach. Vnútorná vôľa c = 0,3 mm by mala zostať suchá, aby fungovala ako skutočný labyrint.

Ako je Nilos krúžok v porovnaní s gumeným tesniacim krúžkom?

Na rozdiel od gumových tesnení, ktoré vytvárajú trenie (krútiaci moment 0,1 – 0,3 Nm), 2206 AV Nilos Ring je bezkontaktné kovové tesnenie – prináša takmer nulové trenie. Gumové tesnenia zlyhávajú nad 100 °C, zatiaľ čo tento krúžok Nilos vydrží 200 °C. Krúžok Nilos však nemôže tesniť proti kvapalinám alebo veľmi jemnému prachu (<10 µm) tak účinne ako tesnenie s kontaktným okrajom. Vyberte si na základe vašich prevádzkových podmienok.

Očakávaný výkon po správnej inštalácii krúžku Nilos

Keď 2206 AV Nilos Ring je správne nainštalovaná (otvorená strana smerom k ložisku, rovnomerná 0,3 mm vôľu, žiadne skreslenie), ložisko dosiahne:

• Zadržiavanie mastnoty: > 95 % pôvodného maziva po 2000 hodinách pri miernych otáčkach (3000 ot./min.).
• Vylúčenie kontaminantov: Častice väčšie ako 0,1 mm sú účinne blokované.
• Nárast teploty: Menej ako 10°C nad okolitým prostredím vďaka bezkontaktnému labyrintovému dizajnu prstenca Nilos.

Odchýlky od postupu inštalácie spôsobujú predčasné zlyhanie ložiska v priebehu 50–200 hodín. Vždy zaobchádzajte s 2206 AV Nilos Ring ako s presným komponentom – zaobchádzajte s ním opatrne, nainštalujte ho správne a ochráni vaše ložisko na tisíce hodín.
