Ako si vybrať správne guľôčkové ložisko s kosouhlým stykom pre vysokorýchlostné aplikácie?

Výber optimálneho valcovacieho komponentu pre vysokorýchlostné rotačné stroje si vyžaduje hlboké pochopenie prevádzkových podmienok, vnútornej geometrie a tepelného manažmentu. Medzi presné stroje, guľkové ložiská s kosouhlým stykom sú preferovanou voľbou kvôli ich schopnosti zvládnuť kombinované radiálne a axiálne zaťaženie pri zachovaní vysokých otáčok.

Pochopenie požiadaviek vysokorýchlostnej prevádzky

Vysokorýchlostné aplikácie – ako sú vretená obrábacích strojov, turbodúchadlá, vysokofrekvenčné motory a letecké pomocné energetické jednotky – kladú jedinečné požiadavky na výkon ložísk. Medzi hlavné výzvy patrí zvýšenie odstredivej sily, tepelná rozťažnosť, rozpad mazacieho filmu a nestabilita klietky. Ložisko, ktoré funguje dobre pri stredných rýchlostiach, môže pri vysokých rýchlostiach otáčania predčasne zlyhať v dôsledku nadmerného vytvárania tepla alebo nedostatočnej vnútornej vôle.

Na splnenie týchto výziev musia inžinieri vyhodnotiť niekoľko parametrov: kontaktný uhol, stupeň presnosti, materiál klietky, spôsob mazania a predpätie. Správna kombinácia zaisťuje nízky nárast teploty, vysokú tuhosť a predĺženú životnosť.

Prečo guľôčkové ložiská s kosouhlým stykom excelujú pri vysokých rýchlostiach

Na rozdiel od guľôčkových ložísk s hlbokou drážkou sú guľkové ložiská s kosouhlým stykom navrhnuté so špecifickým kontaktným uhlom medzi guľôčkami a obežnými dráhami. Tento uhol im umožňuje znášať značné axiálne zaťaženie a zároveň umožňuje vysoké rýchlosti otáčania. Čím menší je priemer gule vzhľadom na rozstupovú kružnicu a čím je klietka ľahšia, tým nižšia je odstredivá sila pri vysokých rýchlostiach.

Pre väčšinu vysokorýchlostných priemyselných aplikácií sa uprednostňujú ložiská s kontaktným uhlom 15° alebo 25° pred ložiskami so 40°. Zmenšený kontaktný uhol znižuje generované teplo a umožňuje vyššiu medznú rýchlosť. Pri prezeraní údajového listu ložiska 7308 je kontaktný uhol označený príponami ako „AC“ (25°) alebo „B“ (40°). Pre ultra-vysokorýchlostné vretená môže byť špecifikovaná 15° verzia, hoci je menej bežná vo veľkosti 7308.

Séria ložísk 7308 ako prípadová štúdia

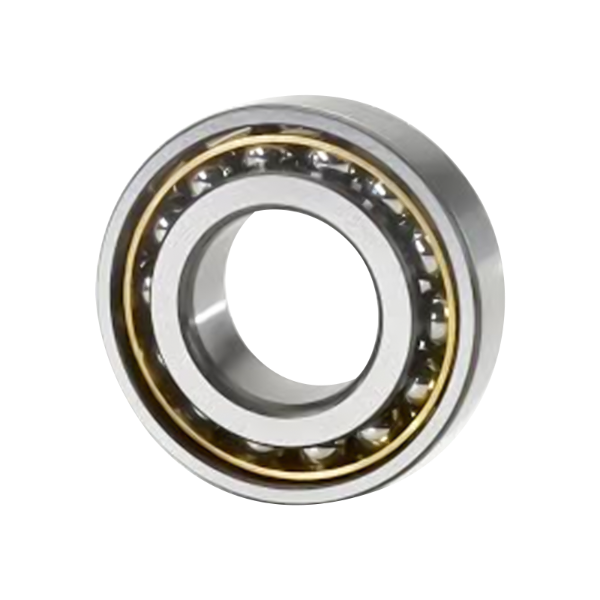

Ložisko 7308 je stredne veľké guľkové ložisko s kosouhlým stykom s dierou 40 mm, vonkajším priemerom 90 mm a šírkou 23 mm. Je široko používaný v univerzálnych vretenách, čerpadlách, kompresoroch a prevodovkách. Jeho popularita pramení z rovnováhy medzi nosnosťou a rýchlostnou schopnosťou. V rámci rodiny 7308 však existuje viacero variácií, ktoré výrazne ovplyvňujú vysokorýchlostný výkon.

Kľúčové variácie v rodine 7308

Pri získavaní zdrojov pre vysokorýchlostné aplikácie je kritický dizajn klietky a materiál. Polyamidové (nylonové) klietky sú ľahké a ponúkajú vynikajúce vysokorýchlostné vlastnosti. Ložisko 7308 BEP predstavuje bežný variant s polyamidovou klietkou a kontaktným uhlom 40°. Zatiaľ čo uhol 40° poskytuje vyššiu axiálnu tuhosť, generuje viac tepla ako náprotivok s uhlom 25°. Pre skutočne vysokorýchlostné aplikácie niektorí inžinieri uprednostňujú typ AC s mosadznou alebo PEEK klietkou.

V tabuľke nižšie sú zhrnuté hlavné varianty relevantné pre vysokorýchlostný výber.

Pre aplikácie, kde je primárnym obmedzením obmedzujúca rýchlosť, môže byť ložisko 7308 s 25° kontaktným uhlom a ľahkou klietkou lepšie ako bežnejšie 40° typy, aj keď je axiálna zaťažiteľnosť o niečo znížená.

Výber na základe vnútornej vôle a predpätia

Vysokorýchlostná prevádzka vyžaduje starostlivú kontrolu vnútornej vôle. Pri zvýšených rýchlostiach odstredivá sila tlačí gule smerom von a vnútorný krúžok sa rozširuje, zatiaľ čo vonkajší krúžok môže zostať chladnejší. To môže spôsobiť zníženie vnútornej radiálnej vôle a môže viesť k interferencii alebo nadmernému predpätiu. Preto by ložisko určené pre vysoké otáčky malo začínať s väčšou než normálnou vnútornou vôľou, typicky triedy C3 alebo dokonca C4.

Pre guľkové ložiská s kosouhlým stykom používané v pároch alebo súpravách je rozhodujúcim faktorom predpätie. Ľahké predpätie je takmer vždy špecifikované pre vysokorýchlostné vretená, zatiaľ čo veľké predpätie je vyhradené pre aplikácie s nízkou rýchlosťou a vysokou tuhosťou. Výrobcovia poskytujú triedy predpätia (napr. ľahké, stredné, ťažké), ktoré priamo ovplyvňujú maximálne dosiahnuteľné otáčky.

Pri hodnotení ložiska 7308 pre vreteno s 10 000 otáčkami za minútu je typickým východiskovým bodom ľahké predpätie s vôľou C3. Naopak, ložisko 7308 BEP objednané so stredným predpätím sa môže prehriať nad 8 000 ot./min., pokiaľ nie sú aplikované špeciálne chladiace opatrenia.

Materiály klietok a ich úloha v rýchlosti

Klietka oddeľuje a vedie valivé prvky. Pri vysokých rýchlostiach sa hmotnosť klietky a trenie stávajú dominantnými. Ľahké materiály znižujú odstredivé zaťaženie ramien klietky. Nižšie je uvedené porovnanie bežných materiálov klietok pre guľkové ložiská s kosouhlým stykom.

Pre väčšinu vysokorýchlostných aplikácií pod prevádzkovou teplotou 120 °C ponúka polyamidová klietka najlepší pomer rýchlosti a ceny. To vysvetľuje popularitu ložiska 7308 BEP vo vysokorýchlostných rotačných zariadeniach na všeobecné účely.

Stratégia mazania pre vysokorýchlostné guľkové ložiská s kosouhlým stykom

Mazanie je nepochybne najdôležitejším faktorom ovplyvňujúcim životnosť vysokorýchlostného ložiska. Používajú sa dve hlavné metódy: mazanie olej-vzduch (olejová hmla alebo olejový prúd) a mazanie tukom. Každý má iné rýchlostné limity.

• Mazanie tukom je jednoduchší a čistejší, ale viskozita základného oleja a typ zahusťovadla obmedzujú rýchlosť. Vyžadujú sa vysokorýchlostné mazivá so syntetickými olejmi (PAO alebo ester) a nízkoviskózne základné oleje. V prípade ložiska 7308 mazanie plastickým mazivom zvyčajne podporuje rýchlosti až do 60 – 70 % limitu mazaného olejom.
• Mazanie olej-vzduch poskytuje najvyššie rýchlosti. Presné množstvo oleja sa vstrekuje do prúdu vzduchu, čím sa ložisko pri mazaní ochladzuje. Táto metóda je povinná pre ultra-vysokorýchlostné vretená nad 20 000 ot./min. v triede vŕtania 40 mm.

Pri výbere ložiska 7308 pre nepretržitú vysokorýchlostnú aplikáciu potvrďte rýchlostný parameter maziva (hodnota n*dm). Hodnota dm (priemer stúpania v mm × rýchlosť otáčania v ot./min.) pre ložisko 7308 je približne 65 mm × ot./min. Pri hodnotách dm nad 500 000 sa mazivo stáva okrajovým a odporúča sa olej-vzduch.

Triedy presnosti: Kedy sú potrebné?

Vysokorýchlostné aplikácie vyžadujú dobrú presnosť chodu, aby sa predišlo vibráciám a nevyváženosti. Triedy presnosti sa riadia normami ako ISO P6, P5 a P4 (alebo ABEC 3, 5, 7). Štandardné ložisko 7308 je zvyčajne P0 (normálne), vhodné pre bežné priemyselné rýchlosti do priemerných otáčok za minútu. Pre vysokorýchlostné vretená sa často špecifikuje P5 alebo dokonca P4.

Nižšie uvedená tabuľka zodpovedá triede presnosti s typickými vysokorýchlostnými aplikáciami.

Pre väčšinu používateľov, ktorí zvažujú ložisko 7308 BEP vo vysokorýchlostnom prostredí, je P5 odporúčanou triedou minimálnej presnosti, aby sa predišlo opotrebovaniu spôsobenému vibráciami.

Bežné chyby pri výbere, ktorým sa treba vyhnúť

Dokonca aj skúsení inžinieri niekedy nesprávne vyberú vysoké rýchlosti. Medzi najčastejšie chyby patria:

• Voľba kontaktného uhla 40°, keď by stačilo 25°. Zatiaľ čo 40° ponúka vyššiu axiálnu tuhosť, generuje viac tepla. Pre aplikácie s prevahou rýchlosti je často lepšie 25° guľkové ložisko s kosouhlým stykom.
• Ignorovanie rýchlostného limitu maziva. Kvalitné ložisko s nevhodným mazivom rýchlo zlyhá. Vždy skontrolujte rýchlostný faktor maziva (n*dm).
• Preťaženie. Príliš veľké predpätie zvyšuje trenie a teplo. Pri vysokých rýchlostiach je ľahké predpätie takmer vždy správne.
• Výber uzavretého (utesneného) ložiska pre vysokú rýchlosť. Tesnenia pridávajú trenie a teplo. Pre otáčky nad približne 8 000 ot./min na ložisku 7308 sú potrebné otvorené konštrukcie s olejovým mazaním.
• Použitie oceľových klietok bez dostatočného prietoku oleja. Oceľové klietky vyžadujú viac maziva na zvládnutie klzného trenia; polyamidové alebo PEEK klietky sú prirodzene rýchlostnejšie.

Praktické kroky pre špecifikáciu

Pri špecifikácii guľôčkového ložiska s kosouhlým stykom pre vysokorýchlostnú rotujúcu zostavu dodržujte túto postupnosť:

Určite požadovanú rýchlosť v otáčkach za minútu a veľkosť otvoru. Pre ložisko 7308 potvrďte, že priemer hriadeľa je 40 mm.

Vypočítajte hodnotu n*dm. Ak presiahne 400 000, naplánujte si mazanie olejom.

Vyberte uhol kontaktu. Použite 25° pre prioritu rýchlosti, 40° pre prioritu axiálneho zaťaženia.

Vyberte materiál klietky. Polyamid pre všeobecne vysokú rýchlosť, PEEK pre extrémne podmienky.

Zadajte vnútornú vôľu – minimum C3.

Zvoľte predpätie: ľahké pre vysokú rýchlosť, stredné pre strednú rýchlosť s dobrou tuhosťou.

Rozhodnite sa pre triedu presnosti: P5 pre väčšinu vysokorýchlostných vretien, P4 pre ultra presnosť.

Potvrďte spôsob mazania a typ maziva s údajmi výrobcu.

Pre ložisko 7308 BEP aplikované na univerzálnom vretene do 9 000 otáčok za minútu by mazanie plastickým mazivom so syntetickým vysokorýchlostným mazivom, miernym predpätím a presnosťou P5 tvorilo vyváženú špecifikáciu.

Často kladené otázky (FAQ)

Q1: Je možné použiť štandardné ložisko 7308 pri vysokej rýchlosti?
Štandardné ložisko 7308 s oceľovou klietkou, normálnou vôľou a mazaním mazivom je obmedzené na stredné otáčky (zvyčajne pod 5 000 ot./min.). Pre vysokorýchlostné použitie je potrebná verzia s polyamidovou klietkou, vôľou C3 a vhodným mazivom.

Q2: Aký je rozdiel medzi ložiskom 7308 a ložiskom 7308 BEP?
Ložisko 7308 sa zvyčajne vzťahuje na základný dizajn s nešpecifikovanou klietkou a vôľou. Ložisko 7308 BEP špecificky označuje 40° kontaktný uhol s polyamidovou klietkou vystuženou sklenenými vláknami, ktorá ponúka nižšiu odstredivú hmotnosť a vyššiu rýchlosť ako verzie s oceľovou klietkou.

Q3: Ktoré mazivo je najlepšie pre vysokorýchlostné guľkové ložiská s kosouhlým stykom?
Pre rýchlosti pod n*dm 500 000 je vhodné syntetické mazivo s nízkoviskóznym základným olejom (napr. PAO 32 alebo 46). Nad touto hranicou je potrebné mazanie olej-vzduch veľmi ľahkým olejom (ISO VG 10–22).

Q4: Ako zistím, či potrebujem presnosť P5 pre moje ložisko 7308?
Ak vaša aplikácia beží nad 8 000 ot./min a vyžaduje nízke vibrácie (napr. CNC vreteno, brúsne vreteno), špecifikujte P5. Pre čerpadlá alebo ventilátory s podobnými rýchlosťami môže byť prijateľné P0 alebo P6.

Otázka 5: Môžem vymeniť ložisko 7308 AC za ložisko 7308 BEP?
Iba ak sú smer a veľkosť axiálneho zaťaženia kompatibilné. Typ AC má kontaktný uhol 25°, zatiaľ čo typ BEP má 40°. Výmena vyžaduje kontrolu, či systém dokáže tolerovať vyššiu tvorbu tepla 40° konštrukcie a či je prijateľná zmena axiálnej tuhosti.

Záver

Výber správneho guľôčkového ložiska s kosouhlým stykom pre vysokorýchlostné aplikácie vyžaduje vyváženie kontaktného uhla, materiálu klietky, vnútornej vôle, predpätia, mazania a presnosti. Rodina ložísk 7308 ponúka všestrannú platformu, pričom ložisko 7308 BEP poskytuje silné riešenie pre stredne rýchle vretená na všeobecné použitie. Pre skutočne vysokorýchlostnú prevádzku uprednostňujte kontaktný uhol 25°, ľahké polyamidové alebo PEEK klietky, ľahké predpätie a olejové mazanie, kde n*dm presahuje 500 000. Dodržaním štruktúrovaného prístupu načrtnutého vyššie môžu inžinieri dosiahnuť dlhú životnosť a stabilný výkon aj pri náročných rýchlostiach otáčania.
